Proline Promass E 500 PROFIBUS PA
Endress+Hauser
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10

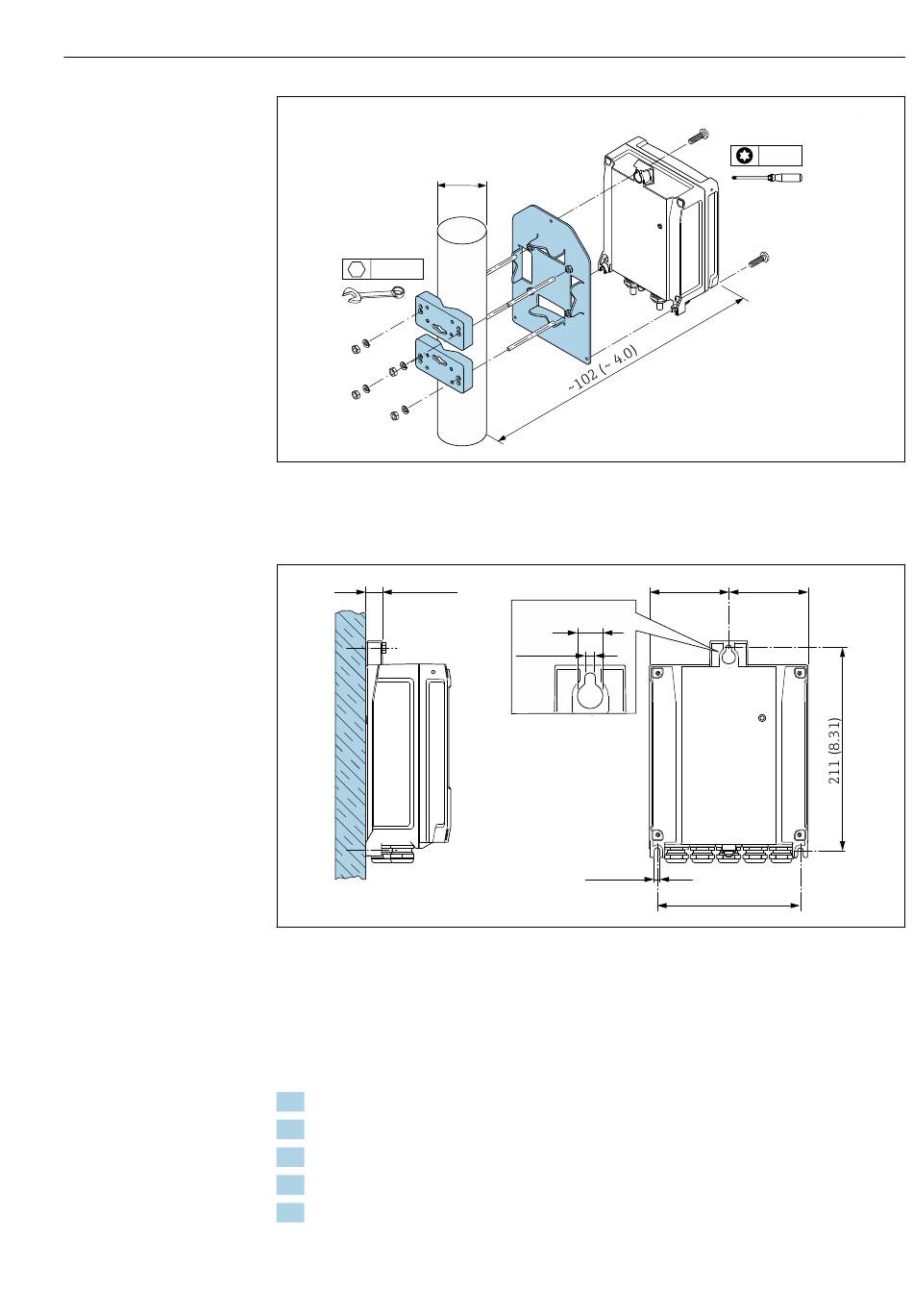

 12 Unidad física mm (in)

Montaje en pared

17 (0.67)
 13 Unidad física mm (pulgadas)
L Depende del código de producto para "Caja del transmisor"
Código de producto para "Caja del transmisor"
• Opción A, aluminio recubierto: L =14 mm (0,55 in)
• Opción D, policarbonato: L = 13 mm (0,51 in)
1. Taladre los orificios.
2. Inserte tacos en los orificios taladrados.
3. Enrosque primero ligeramente los tornillos de fijación.
4. Monte el cabezal del transmisor sobre los tornillos de fijación.
5. Apriete los tornillos de fijación.
=
L
5.8 (0.23)
5.8 (0.23)
Instalación
3 x TX 25
=
149 (5.85)
A0029051
A0029054
