producir ruidos que podrían interferir con señales de flujo relativamente bajas generadas en los modernos
medidores de flujo electromagnético de pulso DC.
Las aplicaciones están en donde el usuario no puede o no debe hacer uso de la conexión a tierra tradicional a
la tubería adyacente y a la tierra. Estas aplicaciones de medición de flujo son frecuentemente encontradas en
procesos electrolíticos. En este caso, el fluido pasando por el tubo de flujo del medidor magnético podría
estar a un potencial significantemente mayor o menor a la tierra, y una conexión a tierra podría ser
perjudicial para el funcionamiento e incluso la confiabilidad del medidor de flujo magnético. Estas
aplicaciones están comúnmente compuestos por el uso de tuberías no conductivas o alineadas y podrían
presentar acido o fluidos cáusticos que podrían necesitar el uso de electrodos caros y materiales aterrizados
como titanio, platino, o tantalio.

4.4 CONEXIONES

Utilice una unión entre el flanche del medidor y el flanche de unión. Determine el material de unión basado
en las condiciones de funcionamiento y tipo de fluido.
NOTA: No sobre presione las tuercas de los flanches. Esto podría causar que las uniones se compriman en la
corriente de flujo y podría disminuir la precisión del medidor.
Dimensiones de instalación
Ver figura 1, Figura y tabla 2 para dimensiones detalladas.

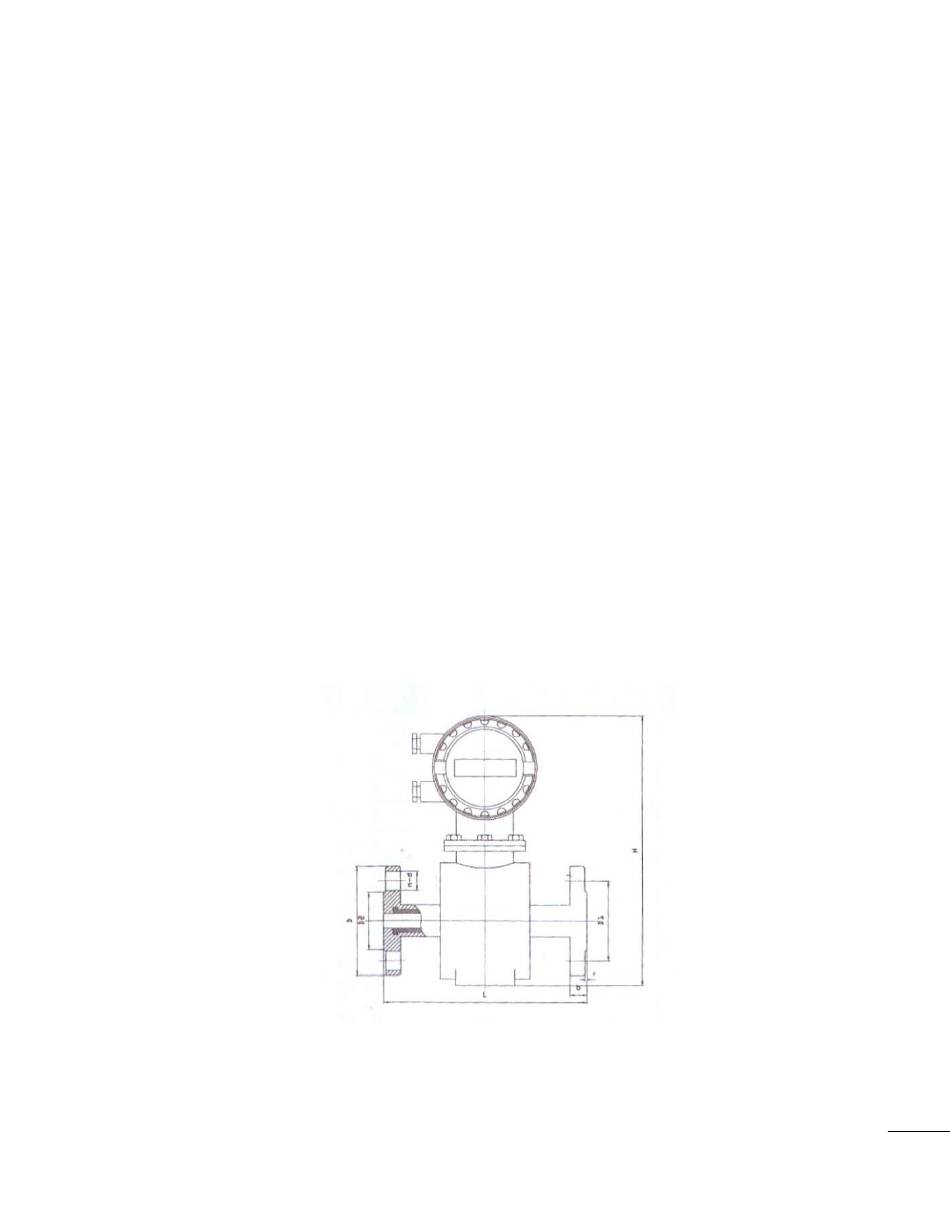

Fig. 1: Esquema flujómetro electromagnético compacto
