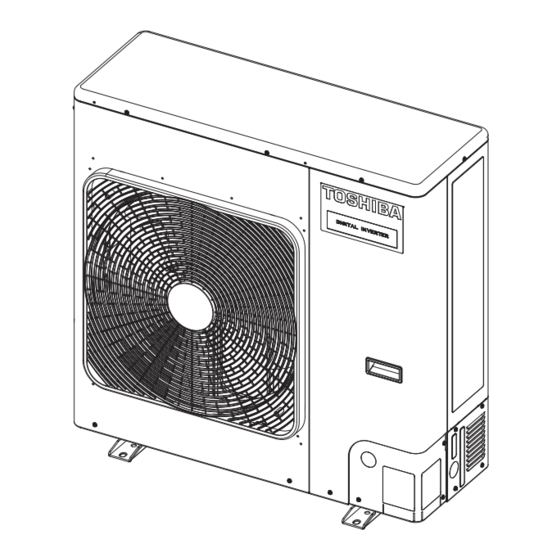

- Página 1 AIRE ACONDICIONADO (TIPO SPLIT) Manual de instalación Unidad exterior Para uso comercial Nombre del modelo: RAV-SM1104ATP-E RAV-SM1104ATJP-E RAV-SM1404ATP-E RAV-SM1404ATJP-E Español...
-
Página 2: Tabla De Contenido
– 1 – Contenido Instrucciones originales ADOPCIÓN DEL NUEVO REFRIGERANTE 1 Precauciones de seguridad ..........3 Este es un nuevo tipo de aparato de aire acondicionado que utiliza un nuevo refrigerante HFC (R410A), en lugar del refrigerante convencional R22 con el fin de evitar la destrucción de la capa de ozono. - Página 3 Toshiba Carrier Corporation o, en otro caso, él o ella han recibido instrucciones para realizar tales trabajos de un individuo o individuos ya formados y que, por lo tanto, tienen un conocimiento extenso relacionado con este trabajo.
-
Página 4: Precauciones De Seguridad
– 3 – Precauciones de seguridad Indicaciones de advertencia en la unidad de aire acondicionado El fabricante no asumirá ninguna responsabilidad por los daños causados por no seguir las descripciones de este manual. Indicación de advertencia Descripción ADVERTENCIA WARNING ADVERTENCIA Generalidades ELECTRICAL SHOCK HAZARD •... - Página 5 Tubos de refrigerante Traslado • Instale firmemente el tubo del refrigerante durante los trabajos de instalación antes de poner en funcionamiento el • Solo un instalador cualificado (*1) o una persona de mantenimiento cualificada (*1) están autorizados a recolocar el aparato de aire acondicionado.
-
Página 6: Accesorios
– 5 – Accesorios Instalación del aparato de aire acondicionado con nuevo refrigerante Nombre de la pieza Cant. Diseño Función Entregue este manual directamente al cliente. Manual de instalación Este manual (En el caso de los idiomas que no figuren en el Manual de PRECAUCIÓN instalación, consulte el CD-R suministrado.) CD-ROM... -
Página 7: Condiciones De Instalación
Condiciones de instalación Tubos de refrigerante Refrigerante nuevo (R410A) Antes de la instalación Cableado eléctrico Cuando se utilizan tubos convencionales • Asegúrese de unir con abrazaderas los cables de Prepare los elementos siguientes antes de realizar la • Si va a utilizar tuberías convencionales en las que no se indica para qué tipos de refrigerantes corresponden, alimentación y los cables de interconexión del instalación. - Página 8 – 7 – Lugar de instalación Espacio necesario para la <Ejemplo> PRECAUCIÓN instalación (Unidad: mm) Instale la unidad exterior en un lugar donde Cortavientos ADVERTENCIA no se bloquee la descarga de aire. Obstáculo en el lado posterior Instale correctamente la unidad exterior en un lugar Cortavientos Cuando se instala una unidad exterior en un que sea lo suficientemente resistente como para...
- Página 9 Obstáculo en la parte delantera Hay obstáculos tanto en la parte delantera Instalación de la unidad exterior Ajuste el margen externo del perno de anclaje a 15 mm como posterior de la unidad o menos. • Antes de la instalación, compruebe la resistencia y la La parte superior de la unidad está...
-
Página 10: Tubos De Refrigerante
– 9 – Tubos de refrigerante Conexión de los tubos de Margen de proyección en el abocinamiento: B (Unidad: mm) refrigerante Prepunzonado de la tapa del Casquillo protector suministrado PRECAUCIÓN tubo Recuerde los siguientes 4 puntos acerca del trabajo de canalización. Procedimiento de prepunzonado Rígido (tipo embrague) 1. - Página 11 Apriete de la parte de Longitud del tubo de refrigerante PRECAUCIÓN conexión Sistema único • No coloque la llave inglesa sobre el tapón o la tapa. La válvula podría romperse. Alinee los centros de los tubos de conexión Longitud de tubo permitida (m) Diferencia de altura (interior-exterior H) (m) •...
-
Página 12: Purga De Aire
– 11 – Purga de aire Cómo abrir la válvula Reabastecimiento de refrigerante Abra o cierre la válvula. Prueba de hermeticidad Este modelo es del tipo de 30 m sin carga, en el que Bomba de vacío Lado de líquido no es necesario reabastecer el refrigerante para tubos Abra la válvula con una llave hexagonal de 4 mm. -
Página 13: Trabajos Eléctricos
Trabajos eléctricos Longitud de desforre del cable de Para el aparato de aire acondicionado, conecte un cable de alimentación con las especificaciones siguientes. alimentación y del cable de interconexión del sistema • Desmonte el panel de servicio y podrá ver los Modelo RAV- SM110, SM140 ADVERTENCIA... -
Página 14: Conexión A Tierra
– 13 – Conexión a tierra Condiciones de funcionamiento del aparato de aire acondicionado ADVERTENCIA Para un rendimiento óptimo, utilice el aparato de aire acondicionado de acuerdo con las siguientes condiciones Asegúrese de conectar el cable de tierra. (puesta a tierra) de temperatura: Una conexión a tierra incompleta podría provocar descargas eléctricas. - Página 15 Recuperación de refrigerante Pasos que deben seguirse para recuperar el refrigerante 1. Ponga la unidad interior en marcha en el modo ventilador. Al recuperar el refrigerante en situaciones como, por ejemplo, al reubicar una unidad interior o una unidad exterior, 2.
- Página 16 – 15 – Tubos existentes Cómo comprobar la configuración de los tubos existentes Podrá comprobar si la configuración de tubos existentes se encuentra habilitada. Los siguientes ajustes resultan necesarios al utilizar un tubo de Ø19,1 mm como tubos existentes en el lado del 1.
-
Página 17: Resolución De Problemas
Resolución de problemas Apéndice Puede diagnosticar los tipos de problemas de la unidad exterior mediante los LED situados en el panel de circuitos Instrucciones de instalación 3. Si la unidad exterior se dejó con los tubos impresos de la unidad exterior, además de utilizar los códigos de comprobación que aparecen en el control remoto desconectados, o hubo una fuga de gas en los Los tubos existentes para R22 y R407C se pueden con cable de la unidad interior. - Página 18 Tubo de bifurcación para sistema de operación simultánea En el sistema concurrente (sistema gemelo), cuando SÍ TOSHIBA ha especificado un tubo bifurcador, puede Tubos existentes: no pueden utilizarse. ¿Presentan arañazos o desperfectos los tubos existentes? reutilizarse. • Use tubos nuevos.
-
Página 19: Especificaciones
Amphur Muang, Pathumthani 12000, Tailandia RAV-SM1104ATJP-E RAV-SM1404ATP-E Representante Nick Ball RAV-SM1404ATJP-E autorizado / Director de Ingeniería EMEA de Toshiba Titular del TCF: Toshiba Carrier UK Ltd. * Menos de 70 dBA Porsham Close, Belliver Industrial Estate, PLYMOUTH, Devon, PL6 7DB. Reino Unido Por la presente declara que la maquinaria descrita a continuación:... - Página 20 – 19 – Advertencias sobre fuga de refrigerante Este producto contiene gases fluorados de efecto invernadero cubiertos por el Protocolo de Kioto. Nombre químico del gas R410A Potencial del gas sobre el calentamiento global (GWP en sus siglas en inglés) 1.975 Comprobación del límite de concentración El ambiente donde se instale el acondicionador de aire necesita un diseño para que, en caso de una fuga...
