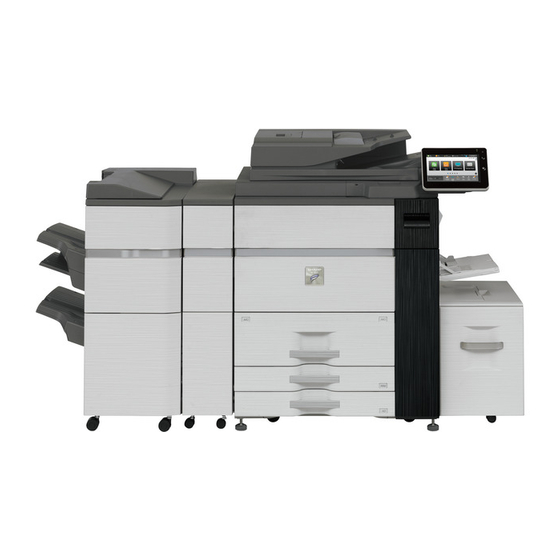

MODELO: MODELO: MX-M905 MX-M905 SISTEMA MULTIFUNCIONAL DIGITAL SISTEMA MULTIFUNCIONAL DIGITAL SISTEMA MULTIFUNCIONAL DIGITAL Guía de inicio rápido Guía de inicio rápido ANTES DE USAR LA MÁQUINA Funciones de la máquina y procedimientos para colocar originales y cargar papel COPIADORA Con la función de copia IMPRESORA Con la función de impresión...
MANUALES DE INSTRUCCIONES Y CÓMO UTILIZARLOS GUÍA DE INICIO Este manual explica los procedimientos básicos para comenzar a utilizar la máquina y las precauciones para un uso seguro de la misma e incluye información para el administrador. Lea detenidamente este manual antes de usar la máquina. Si desea más información sobre los procedimientos de funcionamiento y la resolución de problemas, consulte los manuales en formato PDF.
Página 3
Manual del usuario El "Manual de Usuario" incluye explicaciones detalladas sobre las funciones que se pueden utilizar en la máquina. El Manual del usuario puede descargarse desde las páginas web de la máquina. Descargue el Manual del usuario desde las páginas web de la máquina. Si desea información sobre el procedimiento de descarga, consulte "DESCARGAR LA GUÍA DE FUNCIONAMIENTO (página...
CÓMO IMPRIMIR UN MANUAL Pulse la tecla [Pantalla de inicio]. Aparece la pantalla de inicio. Toque la tecla [Guía de 10:15 Funcionamiento]. CLOUD PORTAL Copia Escaneado Ajustes de fácil fácil bandeja Cant. de Tóner Guía de Ampliar Ajustes Contador Brillo Estado de modo total...
ACCEDER AL SERVIDOR WEB EN LA MÁQUINA Si la máquina está conectada a una red, se puede acceder al servidor web integrado en ella desde el navegador web de su ordenador. ABRIR LAS PÁGINAS WEB Acceda al servidor web de la máquina para abrir las páginas web.
ANTES DE USAR LA MÁQUINA Este apartado incluye información general sobre la máquina, incluidos los nombres y las funciones de las piezas de la máquina y sus dispositivos periféricos, así como los procedimientos para la colocación de originales y la carga del papel. ►...
ANTES DE USAR LA MÁQUINA NOMBRES Y FUNCIONES DE LAS PIEZAS (9) (10) (11) (12) (13) (14) Alimentador de documentos automático Bandeja del tóner Introduce y escanea automáticamente varios originales. Pueden Esta bandeja contiene el cartucho de tóner. Cuando se agote el escanearse automáticamente ambas caras de los originales a tóner de un cartucho, deberá...
Página 9
ANTES DE USAR LA MÁQUINA (10) Finalizador (grapado de 100 hojas)* Finalizador (grapado de 50 hojas)* Grapa y pliega los documentos. Grapa y pliega los documentos. Encuadernador finalizador (grapado de 100 hojas)* Módulo de corte* Grapa y pliega los documentos. Módulo de corte* Corta el excedente de papel tras una operación de encuadernado.
Página 10
ANTES DE USAR LA MÁQUINA (10) (11) Kit de expansión de facsímil (opción) (12) (4) (5) (13) Interruptor de alimentación principal Conector USB (tipo A) Utilice este interruptor para encender la máquina. Se utiliza para conectar un dispositivo USB, como un dispositivo Cuando utilice las funciones de fax o Internet fax, asegúrese de de memoria USB, a la máquina.
ANTES DE USAR LA MÁQUINA CONEXIÓN DE LA ALIMENTACIÓN En esta sección se describe cómo conectar y desconectar la alimentación de la máquina, y cómo reiniciar la máquina. Accione dos interruptores de alimentación: el interruptor de alimentación principal de dentro de la cubierta frontal, que se encuentra en la esquina inferior izquierda, y el botón [Encendido] del panel de control.
Pulse la tecla [Pantalla de inicio] del panel de control para visualizar la pantalla de inicio en el panel táctil. La pantalla de inicio muestra las teclas para seleccionar modos o funciones. LÍNEA IMPRES. Easy Copia Easy Escaneado Recup. archivo Estado Trabajo Sharp OSA Sharp OSA Copy Scan File retrieve fácil fácil disco duro 10:15 AM 10:15...
Página 13
ANTES DE USAR LA MÁQUINA Comprobar el estado de un trabajo / prioridad / cancelación Para mostrar la pantalla de estado de trabajos, toque la tecla [Estado Trabajo] en la pantalla de inicio o toque la tecla [Estado Trabajo] que aparece en la esquina superior derecha de cada pantalla de modo. Compruebe el estado del trabajo Toque la ficha del modo que desee LÍNEA...
ANTES DE USAR LA MÁQUINA COLOCAR ORIGINALES El alimentador de documentos automático se puede utilizar para escanear automáticamente muchos originales de una vez sin tener que introducir manualmente cada original. En el caso de originales que no se pueden escanear utilizando el alimentador de documentos automático, como un libro o un documento con notas adjuntas, utilice el cristal de exposición.
ANTES DE USAR LA MÁQUINA CARGAR PAPEL NOMBRES Y UBICACIONES DE LAS BANDEJAS Cuando hay instalada una bandeja de gran capacidad Bandeja 2 Bandeja bypass Bandeja 1 Bandeja 5 Bandeja 3 Bandeja 4 Cuando hay instaladas bandejas de gran capacidad Bandeja 1 Bandeja 2 Bandeja bypass...
Página 16
ANTES DE USAR LA MÁQUINA CARGAR PAPEL EN LA BANDEJA 1 - 4 Bandeja 1 - 2 Extraiga la bandeja de papel. Extraiga con cuidado la bandeja hasta que se detenga. Siga sujetando el asa hasta que se libere el bloqueo. Separe el papel.
Página 17
ANTES DE USAR LA MÁQUINA Bandeja 3 - 4 Extraiga la bandeja de papel. Extraiga con cuidado la bandeja hasta que se detenga. Para cargar papel, vaya al paso 3. Para cargar un tamaño de papel diferente, vaya al siguiente paso.
Página 18
ANTES DE USAR LA MÁQUINA Introduzca el papel en la bandeja. Línea indicadora Cargue el papel con la cara de impresión hacia abajo. La pila no debe superar la línea indicadora (máximo de 500 hojas). Empuje con cuidado la bandeja de papel para volver a colocarla dentro de la máquina.
Página 19
ANTES DE USAR LA MÁQUINA CARGAR PAPEL EN EL RESTO DE BANDEJAS Bandeja bypass (en la máquina) Abra la bandeja bypass. Si carga papel de tamaño superior a A4R o 8-1/2" × 11"R, extraiga la extensión de la bandeja. Extraiga la totalidad de la extensión de la bandeja bypass. No coloque objetos pesados en la bandeja bypass ni ejerza presión sobre ella.
Página 20
ANTES DE USAR LA MÁQUINA Bandeja bypass (en las bandejas de gran capacidad) Para sustituir el papel de la bandeja bypass, pulse el botón de funcionamiento y extraiga el papel. El compartimento del papel baja. El botón de funcionamiento parpadea mientras el compartimento del papel baja.
Página 21
ANTES DE USAR LA MÁQUINA Pulse el botón de funcionamiento. El compartimento del papel sube. El botón de funcionamiento parpadea mientras el compartimento del papel sube. El botón se ilumina cuando el compartimento del papel ha subido. Bandeja de gran capacidad (MX-LC12) Extraiga la bandeja de papel.
Página 22
ANTES DE USAR LA MÁQUINA Bandeja de gran capacidad (MX-LCX3 N) Pulse el botón de funcionamiento. El botón de funcionamiento parpadea y el compartimento del papel de la bandeja desciende hasta la posición de carga del papel. Espere hasta que se apague la luz del botón de funcionamiento.
Página 23
ANTES DE USAR LA MÁQUINA • No inserte su mano en el espacio que hay dentro del compartimento del papel cuando esté cargando papel. • No inserte papel de más u objetos en el espacio que hay en el interior de la bandeja. Empuje con cuidado la bandeja de papel para volver a colocarla dentro de la máquina.
Página 24
ANTES DE USAR LA MÁQUINA Extraiga la bandeja de papel. Extraiga con cuidado la bandeja hasta que se detenga. Separe el papel. Separe bien el papel antes de cargarlo. Si no lo airea, es posible que entren varias hojas a la vez y se produzca un atasco.
Página 25
ANTES DE USAR LA MÁQUINA CAMBIAR LA CONFIGURACIÓN DE LA BANDEJA DE PAPEL Para cambiar el papel cargado en la bandeja, cambie los ajustes de la bandeja de la máquina desde [Ajustes de bandeja] en la pantalla de inicio. A modo de ejemplo, a continuación se explican los pasos para cambiar el papel en la bandeja 3 de papel normal B4 a papel reciclado A4.
ANTES DE USAR LA MÁQUINA GUARDAR CONTACTOS EN LA LIBRETA DE DIRECCIONES En la libreta de direcciones pueden almacenarse contactos y grupos. A modo de ejemplo se explica el procedimiento para añadir un contacto nuevo a la libreta de direcciones introduciendo directamente el nombre y la dirección.
ANTES DE USAR LA MÁQUINA AUTENTICACIÓN DEL USUARIO Si se ha activado la autenticación de usuario en el modo de configuración, deberá iniciar sesión para poder usar la maquina. La autenticación de usuario está desactivada en la configuración predeterminada de fábrica. Cuando haya terminado de utilizar la máquina, cierre la sesión.
ANTES DE USAR LA MÁQUINA FUNCIONES QUE SE PUEDEN UTILIZAR EN LA MÁQUINA La máquina dispone de numerosas funciones para diversos usos. A continuación se describen algunas de las funciones más prácticas. Si desea más información, consulte el Manual del usuario. FUNCIONES PARA EL AHORRO DE PAPEL Y DE TIEMPO Omitir Página en N-Up...
Página 29
ANTES DE USAR LA MÁQUINA Crear Trabajo Perf. Tarjeta Esta función divide los originales en juegos e introduce cada Esta función copia o envía el anverso y el reverso de una juego en el alimentador de documentos automático conforme tarjeta en una sola hoja, no en varias hojas. es necesario cuando se copia o se envía un gran número de Esta función resulta útil para realizar copias con finalidades de originales.
Página 30
ANTES DE USAR LA MÁQUINA FUNCIONES DE ESCANEADO Ajuste del fondo Modo Esc. Len. Puede ajustar el fondo haciendo que las áreas claras del Utilice esta función cuando desee escanear originales finos original estén más oscuras o más claras. con el alimentador de documentos automático. Esta función ayuda a evitar errores de alimentación con los originales finos.
COPIADORA Este apartado explica los procedimientos básicos para usar la función de copiadora. ► REALIZAR COPIAS................32 ► MODO DE COPIA ................34 ► COPIAR EN PAPEL ESPECIAL (Copia con bandeja bypass)..35...
COPIADORA REALIZAR COPIAS En esta sección se explica cómo definir una Tasa de copia. Pulse la tecla [Pantalla de inicio]. Aparece la pantalla de inicio. Pulse el icono de modo [Copia fácil]. 10:15 Aparece la pantalla del modo Copia fácil. CLOUD PORTAL Copia Escaneado...
Página 33
COPIADORA Defina la tasa de copia. Ratio de Copia Una vez finalizados los ajustes, toque ( 25~200 ) Imagen auto. Reducir ligeramente (reducción del 3%) Por tamaño del papel Original Papel Iniciar Copias Vista previa Defina el número de copias y después Original Detalle toque la tecla [Iniciar].
COPIADORA MODO DE COPIA El modo de copia tiene dos modos: el modo fácil y el modo normal. El modo fácil se limita a funciones de uso frecuente que le permiten realizar la mayoría de los trabajos de copia. Si necesita seleccionar ajustes detallados o funciones especiales, utilice el modo normal. En el modo normal se pueden utilizar todas las funciones.
COPIADORA COPIAR EN PAPEL ESPECIAL (Copia con bandeja bypass) Este apartado explica cómo cargar papel de gramaje alto A4 en la bandeja bypass. Cargue papel en la bandeja bypass. ► Bandeja bypass (en la máquina) (página 19) Seleccione los ajustes en el panel 10:15 táctil.
Página 36
COPIADORA Toque la tecla [Selec. Papel]. Original Detalle Selec. Grapado / Copia 2-Caras Ratio de Copia Papel Perforado 100% Bandeja 1 1 → 1 Iniciar Copias Vista previa Seleccione la bandeja bypass. Selec. Papel Pgrueso1 Tipo y tamaño Iniciar Copias Vista previa Defina el número de copias y después Original...
IMPRESORA Este apartado explica el procedimiento básico para imprimir utilizando el controlador de impresora de la máquina. Las explicaciones de las pantallas y los procedimientos son ® ® válidas principalmente para Windows 8.1 en entornos Windows y para Mac OS X v10.10 en entornos Mac OS.
IMPRESORA IMPRESIÓN EN UN ENTORNO WINDOWS En el ejemplo siguiente se explica cómo imprimir un documento de tamaño A4 desde "WordPad", que es un programa estándar de Windows. Para instalar el controlador de impresora y configurar las opciones en un entorno Windows, consulte la Guía de instalación del software. Si desea información sobre los controladores de impresora disponibles y los requisitos para su uso, consulte el Manual del usuario.
Seleccione [Ajustar página] en el menú [Archivo]. Seleccione la configuración del papel. (1) Asegúrese de que esté seleccionada la SHARP MX-xxxx PPD impresora correcta. (2) Seleccione la configuración del papel. Establezca el tamaño del papel, su orientación y la tasa de copia.
IMPRESORA IMPRESIÓN DIRECTA DE UN ARCHIVO DE UNA MEMORIA USB Los archivos almacenados en un dispositivo de memoria USB conectado a la máquina se pueden imprimir desde el panel de control de la máquina sin la utilización del controlador de la impresora. A continuación, se enumeran los tipos de archivo (con sus correspondientes extensiones) que pueden imprimirse directamente.
Este apartado explica el procedimiento básico para utilizar la función de fax de la máquina. ► ENVIAR UN FAX................42 ► MODO DE FAX .................44...
ENVIAR UN FAX Este apartado explica el procedimiento básico para enviar un fax. En el modo de fax, los originales en color se envían como imágenes en blanco y negro. Toque la tecla [Pantalla de inicio] . Aparece la pantalla de inicio. Pulse el icono de modo [Fax fácil].
Página 43
Toque la tecla [Todos los dest.]. AAA AAA Direcc. 123456789 Aparece una lista de los destinos seleccionados. Ordenar AAA AAA Original BBB BBB Auto. CCC CCC DDD DDD EEE EEE FFF FFF Iniciar Categoría Todos habitual Confirme el destino. Todos los dest. Si en la lista aparece un destino incorrecto, toque el destino 1234567890 y después toque la tecla [Borrar].
MODO DE FAX El modo de fax tiene dos modos: el modo fácil y el modo normal. El modo fácil se limita a funciones de uso frecuente que le permiten realizar sin esfuerzo la mayoría de los trabajos de fax. Si necesita seleccionar ajustes detallados o funciones especiales, utilice el modo normal.
ESCÁNER Este apartado explica los usos de la función de escáner de red y el procedimiento básico para utilizar el modo de escaneo. Se requiere el kit de expansión Internet fax para utilizar la función de Internet fax . ► FUNCIÓN DE ESCÁNER DE RED ...........46 ►...
Se puede utilizar una aplicación de software Para procesar una Escáner de PC compatible con TWAIN. imagen en una aplicación específica, utilice Modo Entrada Datos Escanear a escritorio Si desea utilizar una solución para documentos FTP/Escritorio vinculada a una aplicación Sharp OSA...
ESCÁNER ESCANEAR UN ORIGINAL A continuación se explica el procedimiento básico de escaneo. También se explica el procedimiento para enviar un archivo escaneado por correo electrónico a una dirección guardada en la libreta de direcciones. Toque la tecla [Pantalla de inicio] . Aparece la pantalla de inicio.
Página 48
ESCÁNER Toque la tecla [Todos los dest.]. FFF FFF Direcc. 123.ne.jp 1234.xxx Aparece una lista de los destinos seleccionados. Ordenar Escanear a AAA AAA HDD/USB BBB BBB CCC CCC DDD DDD EEE EEE FFF FFF Color Categoría Iniciar Iniciar Todos habitual Confirme el destino.
LÍNEA IMPRES. LÍNEA IMPRES. Copia Escaneado Recup. archivo Copia Escaneado Recup. archivo Estado Trabajo Estado Trabajo Sharp OSA Sharp OSA fácil fácil disco duro fácil fácil disco duro 10:15 10:15 CLOUD PORTAL Copia Escaneado Ajustes de...
Página 50
ESCÁNER PANTALLA INICIAL DEL MODO DE ESCÁNER El modo de escáner tiene dos modos: el modo fácil y el modo normal. El modo fácil se limita a funciones de uso frecuente que le permiten realizar la mayoría de los trabajos de escaneo. Si necesita seleccionar ajustes detallados o funciones especiales, utilice el modo normal.
ARCHIVO DE DOCUMENTOS La función de archivo de documentos se utiliza para guardar un documento o una imagen de impresión en el disco duro al realizar un trabajo de copia, de impresión u otro trabajo. Puede imprimir o realizar otras operaciones posteriormente utilizando el archivo guardado.
ARCHIVO DE DOCUMENTOS USOS DE LA FUNCIÓN DE ARCHIVO DE DOCUMENTOS Copia Impresión Escaneo Archivos que desea guardar para su posterior uso Guardar de forma Guardar y gestionar rápida y sencilla Archivo Rápido Archivo Escanear a HDD Mediante la función Archivo Mediante la función Archivo, puede Utilice la función Escanear a disco copiar o enviar un documento y...
ARCHIVO DE DOCUMENTOS GUARDAR UN DOCUMENTO (Escanear a disco duro) La función Escanear a disco duro le permite guardar un documento escaneado en la carpeta principal o en una carpeta personalizada. Esta función no se utiliza para imprimir o enviar. El procedimiento para guardar un documento en la carpeta principal se explica más abajo.
Página 54
ARCHIVO DE DOCUMENTOS Toque la tecla [Escanear a HDD]. Escanear al HDD/USB Escanear a HDD Escan. a Ext. Dis. Memoria Color Ajuste Vista previa Iniciar Iniciar auto Toque la tecla [Color Iniciar] o la tecla Original Carpeta Prin. Direcc. Detalle [B/N Iniciar].
Página 55
ARCHIVO DE DOCUMENTOS Escanear a dispositivo de memoria USB Conecte el dispositivo de memoria USB a la máquina. Cuando aparezca la pantalla para 10:15 El dispositivo de memoria externa (USB) está conectado. seleccionar la acción, toque [Escanear Imprimir desde disp. a dispositivo de memoria externo].
ARCHIVO DE DOCUMENTOS IMPRIMIR UN ARCHIVO GUARDADO Puede recuperar un archivo guardado mediante el archivo de documentos e imprimir o enviar dicho archivo. También puede imprimir archivos guardados en un dispositivo de memoria USB o una carpeta compartida. A continuación se explican los pasos para imprimir el archivo "Copy_20161010_165407" guardado en la carpeta principal.
FINALIZADO MANUAL Este apartado explica los procedimientos básicos para usar la función de acabado manual. ► ACABADO MANUAL................58 ► USO DEL ACABADO MANUAL............58...
FINALIZADO MANUAL ACABADO MANUAL En el modo de acabado manual, puede establecer opciones de acabado sobre páginas impresas o copiadas. Puede seleccionar el modo de acabado manual si está instalada la unidad de inserción. Podrán realizarse operaciones de acabado, como grapado, perforación o plegado, cuando haya instalados un finalizador (grapado de 100 hojas), un encuadernador finalizador (grapado de 100 hojas), un módulo perforador o una unidad de plegado.
Página 59
FINALIZADO MANUAL Cargue papel en la bandeja superior o inferior. La orientación del papel varía según la función de acabado manual. ► ORIENTACIÓN DE CARGA DEL PAPEL (page 60) • Puede cargarse un máximo de 200 hojas de papel en cada una de las bandejas superiores e inferiores. •...
Página 60
FINALIZADO MANUAL ORIENTACIÓN DE CARGA DEL PAPEL Cuando se emplee la función de grapado, perforación o plegado del papel, es preciso colocar el original como se muestra a continuación para permitir que el grapado o la perforación se ejecuten en la posición deseada del papel. GRAPADO PLEGAR •...
CONFIGURACIONES DEL SISTEMA El modo de configuración le permite ajustar el funcionamiento de la máquina para adaptarse a las necesidades de su lugar de trabajo. Este apartado presenta brevemente varios de los ajustes del modo de configuración. Si desea información detallada sobre las configuraciones del sistema, consulte el apartado "CONFIGURACIONES DEL SISTEMA"...
► Modo de configuración si un administrador ha iniciado pantalla inic. de Copia Impresora Configuración Ajustes de Configuración sesión (página 64) Envío imágenes Archivo Docs. Sharp OSA Configuraciones Ajustes de Configuración Comunes de Seguridad Ahorro de Energía Control del sistema Ajuste Calidad Ajuste instal.
Página 63
Escanear a E-mail. Ajustes de Clasificación de Puede seleccionar los ajustes de Archivo de documentos. Documento Configuración Sharp OSA Puede seleccionar los ajustes de SharpOSA. Configuraciones Comunes Puede configurar ajustes de la máquina, como los ajustes de fecha y de la bandeja.
Página 64
CONFIGURACIONES DEL SISTEMA Modo de configuración si un administrador ha iniciado sesión El administrador puede configurar ajustes más avanzados que los ajustes disponibles para un invitado o usuario. Si se ha activado la autenticación de usuario, es posible que se permitan ajustes sin introducir la contraseña del administrador según los derechos del usuario que ha accedido.
Página 65
• Exceptuando los casos previstos por la ley, SHARP no se hace responsable de las averías ocurridas durante la utilización del producto o de sus opciones, ni de las provocadas por un uso incorrecto del producto y sus opciones ni de otras averías, así...
