W 6VM • W 6V4 • W 6VA4
Modelo
W 6VB3 • W 8VB2
W6VM • W6V4 • W6VA4
MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD
¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar
en lesiones serias o en la muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde
este manual para que puedan leerlo otras personas antes de que utilicen la
herramienta eléctrica.
AISLAMIENTO DOBLE
ADVERTENCIA

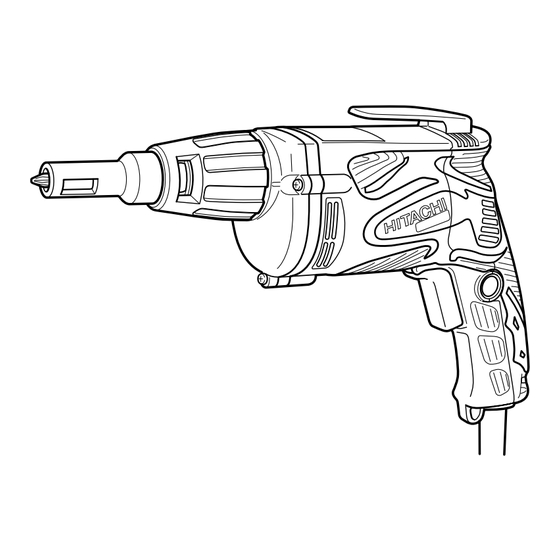

Atornillador
W6VB3 • W8VB2
Publicidad
Tabla de contenido
Manuales relacionados para Hitachi W 6VM
Resumen de contenidos para Hitachi W 6VM
- Página 1 W 6VM • W 6V4 • W 6VA4 Atornillador Modelo W 6VB3 • W 8VB2 W6VM • W6V4 • W6VA4 W6VB3 • W8VB2 MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD ADVERTENCIA ¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto.
-
Página 2: Tabla De Contenido
ÍNDICE Página Página INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD ... 3 MONTAJE Y OPERACIÓN ....11 SIGNIFICADO DE LAS PALABRAS DE APLICACIONES ......... SEÑALIZACIÓN ........3 ANTES DE LA OPERACIÓN ....COMO USAR EL DESTORNILLADOR ... 13 SEGURIDAD ..........4 MONTAJE Y DESMONTAJE DEL PORTATORNILLOS NORMAS GENERALES DE SEGURIDAD ... -
Página 3: Información Importante Sobre Seguridad
ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. -
Página 4: Seguridad
SEGURIDAD NORMAS GENERALES DE SEGURIDAD ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias. GUARDE ESTAS INSTRUCCIONES 1. Área de trabajo (1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes. - Página 5 (5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con “W-A” o “W”. Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas. 3. Seguridad personal (1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica.
-
Página 6: Normas Y Símbolos Específicos De Seguridad
(6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, y demás condiciones que puedan afectar la operación de las herramientas. - Página 7 5. NO toque NUNCA las piezas móviles. NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta. 6. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados.
- Página 8 15. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi. 16. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.
-
Página 9: Aislamiento Doble Para Ofrecer Una Operación Más Segura
Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla por un Centro de Servicio Autorizado de Hitachi, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. -
Página 10: Descripción Funcional
DESCRIPCIÓN FUNCIONAL NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. -
Página 11: Montaje Y Operación
MONTAJE Y OPERACIÓN APLICACIONES Para apretar fornillos de cabeza hexagonal Para apretar tornillos Drywall, tornillos para maderá tornillos autorroscante. NOTA: Para apretar tornillos autotaladradores, se recomienda utilizar un retén secundario (B) y un portabrocas no magnético (vendidos aparte). ANTES DE LA OPERACIÓN 1. - Página 12 6. Confirmar la dirección de rotación Lado-R de la broca (Fig. 2) La broca rota en sentido dr las manillas de un reloj (visto desde atrás), cuando la palanca de marcha inversa está Palanca puesta en la posición del lador “R”. Cuando se pone la palanca en la posición del lado “L”...
-
Página 13: Como Usar El Destornillador
8. Colocación de broca 0,04” – 0,06” Para los detalles correspondientes, (1 – 1,5 mm) referirse al punto “Montaje y desmontaje del portatornillos hexagonal o de la broca”. Tornillo Retén secundario (F) autorroscante Fig. 6 COMO USAR EL DESTORNILLADOR 1. Operación del conmutador y ajustamiento de la velocidad de rotación La velocidad de rotación de la broca se puede ajustar entre 0–6000/min (W6VM) o 0–4500/min (W6V4) o 0–3000/min (W6VA4) o 0–2600/min (W6VB3) o 0–1700/ min (W8VB2), variando el grado en el que se tira del interruptor de gatillo. - Página 14 PRECAUCIÓN Nunca cambie el sentido de giro del portatornillos hexagonal mientras esté en funcionamiento el motor ya que dañaría gravemente el motor. Coloque el interruptor en la posición OFF antes de cambiar la dirección de giro del portatornillos hexagonal. 4. Inserción de tornillos autotaladradores Cuando utilice el portabrocas magnético suministrado para insertar tornillos autotaladradores en una plancha de acero, el material cortado pegado a la broca magnética degradará...
-
Página 15: Montaje Y Desmontaje Del Portatornillos Hexagonalo De La Broca
MONTAJE Y DESMONTAJE DEL PORTATORNILLOS HEXAGONAL O DE LA BROCA PRECAUCIÓN Cerciórese de desconectar la alimentación y de desenchufar el cable del tomacorriente para evitar problemas serios. 1. Desmontaje del portatornillo hexagonal (Fig.7) Retén secundario (B) (1) Girando el retén secundario, extrágalo del centrador. -
Página 16: Mantenimiento E Inspección
Por motivos de seguridad, como protección contra descargas eléctricas, la inspección y el reemplazo de las escobillas de esta herramienta deberán realizarse SOLAMENTE en un Centro de Servicio Autorizado de Hitachi. 6. Mantenimiento y reparación Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. -
Página 17: Accesorios
La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. ACCESORIOS ESTÁNDAR <W6VM • W6V4 • W6VA4> (1) Broca para tornillos Plillips (Num. de código 971511Z) .......... 1 (2) Sujetado magnético de la broca (Num. -
Página 18: Accesorios Opcionales
(Num. de código 323351) Sujetador no der magnético de la broca 13/64” (5 mm) 985343 (Num. de código 982563Z) 3. Caja de plástico (Num. de código 310504) NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. - Página 24 Issued by Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan Distributed by Hitachi Koki U.S.A., Ltd.
