SSBU8732

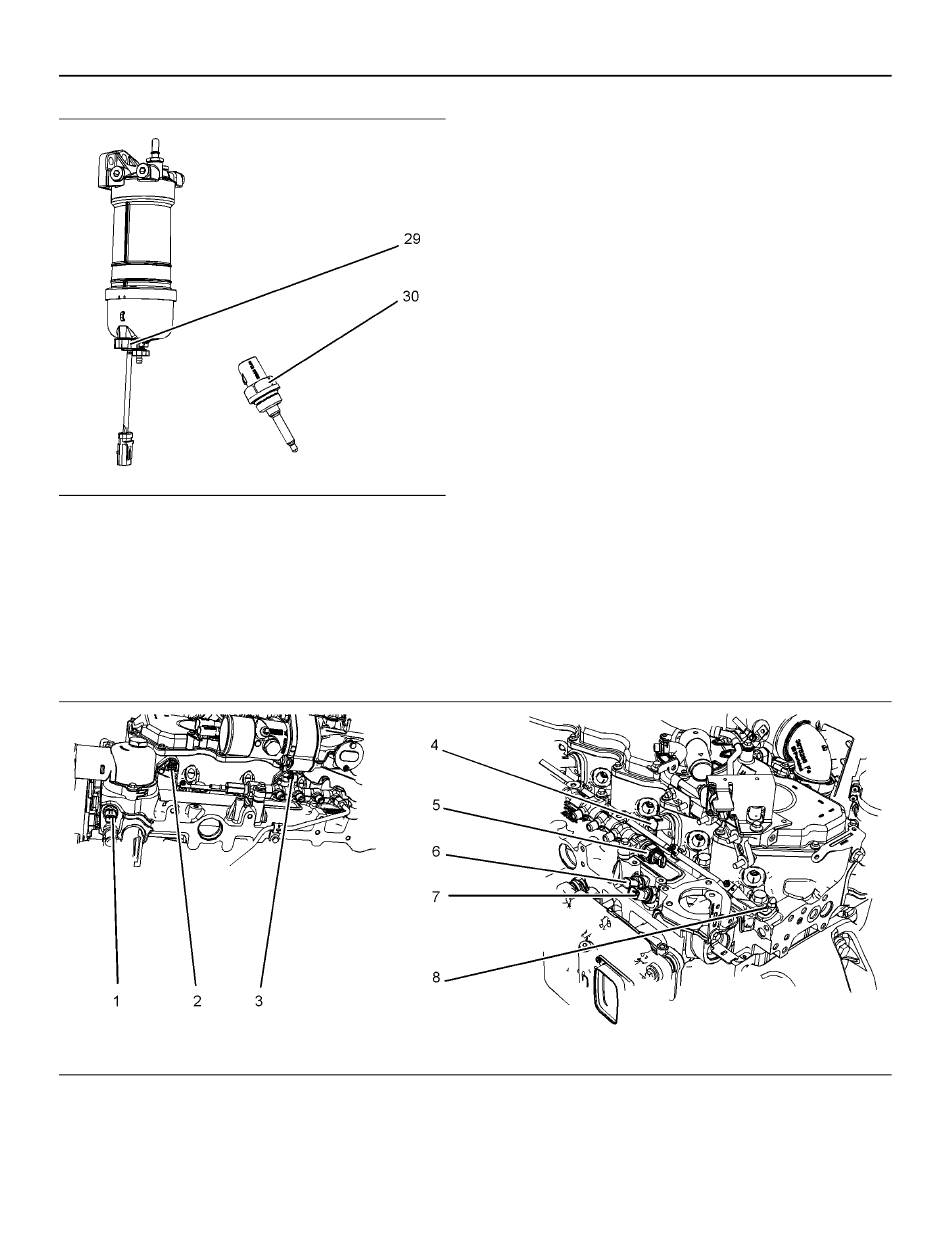

Ilustración 40
Ejemplo típico
(29) Agua en el interruptor de combustible
(30) Temperatura del aire de admisión
Algunas aplicaciones no requieren la instalación de
un conector de diagnóstico (9) en el mazo de cables
del motor. El sensor de temperatura del aire de
admisión (30) esta instalado en el sistema de
inducción, entre el filtro de aire y el múltiple de
admisión.
Ilustración 41
Ejemplo típico
(1) Sensor de temperatura del refrigerante
(2) Conector del inyector
(3) Conector del inyector
(4) Conector del inyector
g03393046
(5) Sensor de presión del combustible
(6) Sensor de temperatura del múltiple de
admisión
Características y controles
Sensores y componentes eléctricos
(7) Sensor de presión del múltiple de
admisión
(8) Conexión de las bujías
51
g03058119
