Reemplazo de la correa en V del
sinfín
Reemplace la correa en V del sinfín si se desgasta, impregna
de aceite, tiene muchas grietas, está quemada o se ha dañado.
1.
Retire la cubierta del lado de transmisión mediante la extrac-
ción de seis tornillos, como se ilustra en la (Figura 34).
5
4
3

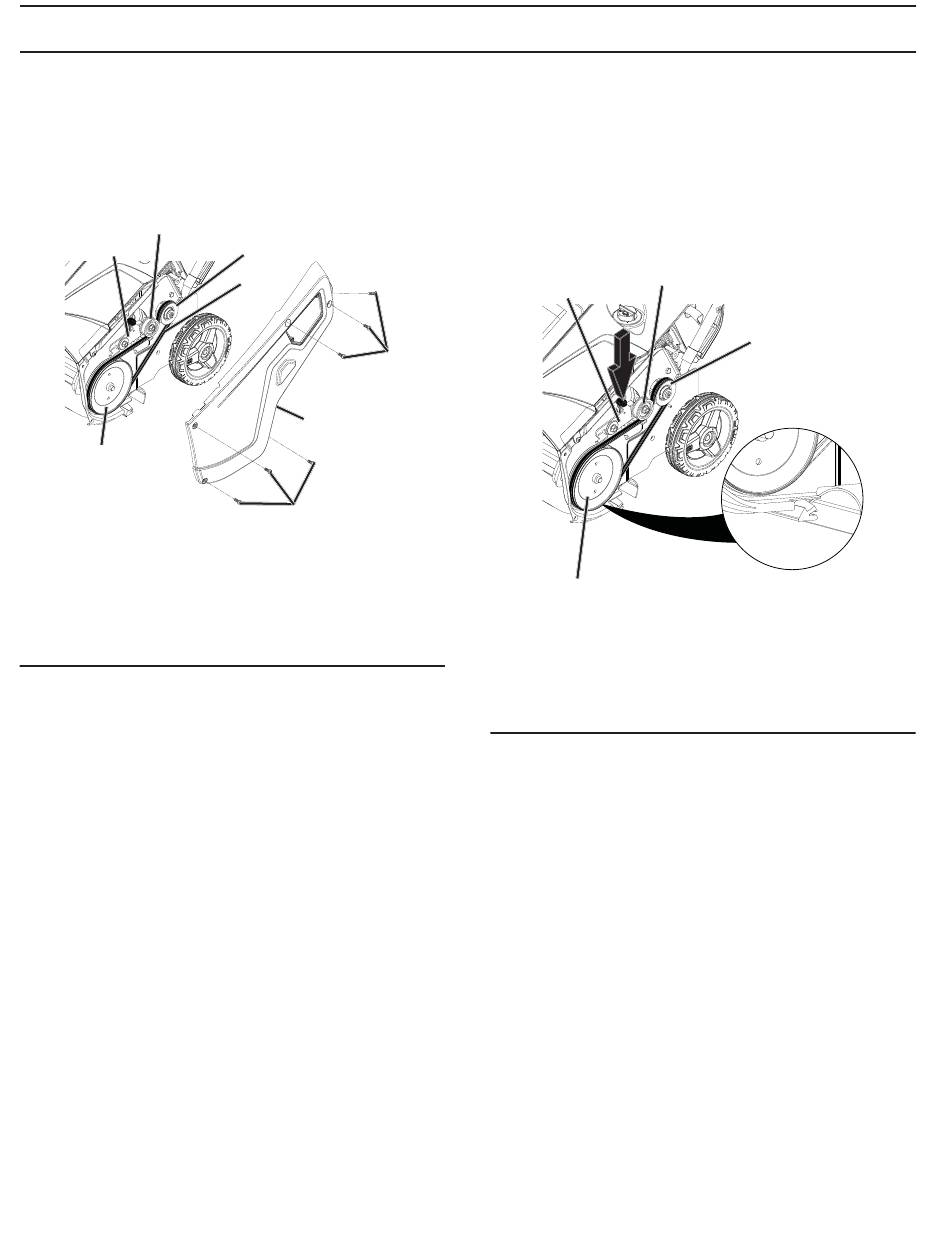

Figura 34
1. Cubierta del lado
de la transmisión
2. Tornillo
3. Polea impulsora
2.
Retire la polea motriz del eje del sinfín.
NOTA: La tuerca está soldada a la polea motriz y tiene tornillos
con roscas a la izquierda.
3.
Retire la correa en V del sinfín de la polea motriz.
MANTENIMIENTO
6
7
2
1
2
4. Brazo de conducción
5. Polea guía
6. Polea del motor
7. Correa de transmisión
4.
Instale la nueva correa en V del sinfín y la polea motriz en
la dirección que se muestra en la Figura 35.
NOTA: Dirija la nueva correa en V del sinfín alrededor de la
polea del motor, luego por la polea intermedia y finalmente alre-
dedor de la polea motriz mientras presiona hacia abajo la parte
frontal del brazo intermedio. (Figura 35).
5.
Instale la cubierta del lado de transmisión con los tornillos
que extrajo en el paso 1.
NOTA: Asegúrese de que el sujetador de la correa del panel
lateral de plástico se conecta entre la correa y el marco antes
de apernar.
1
4
1.
Brazo de conducción
2.
Polea guía
3.
Polea del motor
4.
Polea impulsora
NOTA: Asegúrese de que la correa en V del sinfín se ajusta y
funciona adecuadamente; consulte Revisión del cable de control
y Ajuste del cable de control en la sección de Mantenimiento de
este manual.
16
2
3
Figura 35
