- Página 1 2973-1-8561│02.07.2014 Manual técnico Unidad sensores 1 elemento ; 2 elementos 1 elemento (SU-F-1.0.PB.1) 2 elementos (SU-F-2.0.PB.1)
-
Página 2: Tabla De Contenido
free@home Índice Nota sobre las instrucciones ___________________________________________________________ 3 Seguridad _________________________________________________________________________ 4 Símbolos empleados ___________________________________________________________________ 4 Uso conforme al fin previsto _____________________________________________________________ 5 Uso no conforme ______________________________________________________________________ 5 Grupo de destino / cualificación del personal ________________________________________________ 5 Instrucciones de seguridad ______________________________________________________________ 6 Notas para la protección medioambiental _________________________________________________ 7 Descripción del producto ______________________________________________________________ 8 Volumen de suministro _________________________________________________________________ 8... -
Página 3: Nota Sobre Las Instrucciones
Guarde el manual con cuidado. En el caso de entregarse el equipo a terceros, entregue también este manual. En caso de daños debidos a la inobservancia del manual, ABB no asume ninguna responsabilidad. Si requiere más información o tiene alguna pregunta sobre el aparato, póngase en contacto con ABB o visítenos en internet en:... -
Página 4: Seguridad
Sin embargo, existen riesgos residuales. Lea y observa las instrucciones de seguridad para evitar cualquier riesgo. En caso de daños debidos a la inobservancia de las instrucciones de seguridad, ABB no asume ninguna responsabilidad. Símbolos empleados Los siguientes símbolos le indican peligros especiales que pueden surgir durante el empleo del aparato o proporcionan notas útiles. -
Página 5: Uso Conforme Al Fin Previsto
free@home Seguridad Uso conforme al fin previsto El aparato es una unidad de sensor para el montaje empotrado descentralizado. La unidad sensor (con acoplador de bus) puede asignarse a un actuador de conmutación disponible. Los dispositivos sirven para realizar operaciones de conmutación y no se suministran preconfigurados. -
Página 6: Instrucciones De Seguridad
free@home Seguridad Instrucciones de seguridad Advertencia ¡Tensión eléctrica! Peligro de muerte y de incendio por la tensión eléctrica de 230 V. En caso de entrar en contacto, directa o indirectamente, con componentes por los que circule una corriente eléctrica, se puede sufrir una descarga eléctrica peligrosa, cuyo resultado puede ser choque eléctrico, quemaduras o, incluso, la muerte. -
Página 7: Notas Para La Protección Medioambiental
free@home Notas para la protección medioambiental Notas para la protección medioambiental Todos los materiales de embalaje y aparatos llevan marcas y sellos de homologación, para garantizar que puedan ser eliminados conforme a las prescripciones pertinentes. Los productos cumplen los requisitos legales, especialmente la ley sobre los equipos eléctricos y electrónicos y el reglamento REACH (directiva 2002/96/CE WEEE y directiva 2002/95/CE RoHS), (reglamento CE REACH y ley para la ejecución del reglamento (CE) n.º... -
Página 8: Descripción Del Producto

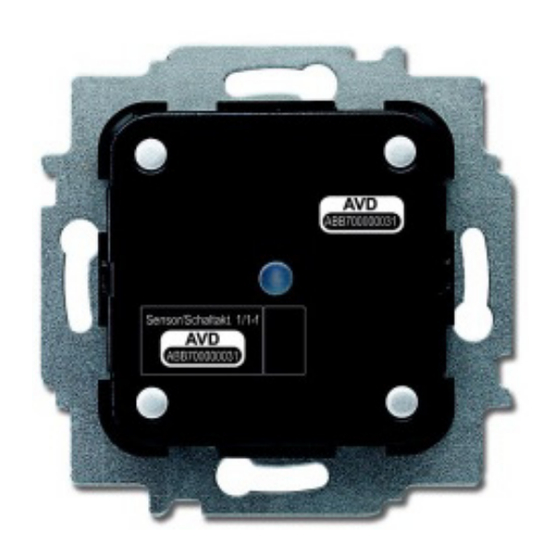

free@home Descripción del producto Descripción del producto Fig. 1: Vista del producto [1] Mecanismo empotrable unidad de sensor 1 elemento (sensor premontado) [2] Mecanismo empotrable unidad de sensor 2 elementos (sensor premontado) [3] Marco (no incluido en el volumen de suministro) [4] Interruptor de tecla (no incluido en el volumen de suministro) El aparato es una unidad de sensor para el montaje empotrado descentralizado. -
Página 9: Resumen De Tipos
free@home Descripción del producto Resumen de tipos N.º de art. Nombre de producto Canales de sensores SU-F-1.0.1 Unidad sensor de 1 elemento SU-F-2.0.1 Unidad sensor de 2 elementos Tab.1: resumen de tipos Resumen de funciones La siguiente tabla proporciona un resumen sobre las posibles funciones y aplicaciones del aparato: Símbolo de la página de Información... -
Página 10: Datos Técnicos
free@home Datos técnicos Datos técnicos Vista general Parámetros Valor Alimentación de corriente 24 V c.c. (a través de la línea de bus) Participantes de bus 1 (12 mA) Conexión Borne de conexión de bus: 0,4-0,8 mm Tipo de cable J-Y(St)Y, 2x2x0,8 mm Pelado del cable 6-7 mm Grado de protección... -
Página 11: Esquemas De Conexiones
free@home Datos técnicos Esquemas de conexiones Fig. 4: Conexión eléctrica │11 Manual técnico 2973-1-8561... -
Página 12: Montaje
Las notas para la planificación y aplicación correspondientes al sistema pueden consultarse en el manual del sistema free@home. Este se puede descargar en la página www.abb.es/freeathome. Instrucciones de seguridad para el montaje Advertencia – Peligro de muerte por tensión eléctrica. -
Página 13: Montaje / Instalación
free@home Montaje Montaje / instalación Nota... Los aparatos con acoplador de bus integrado están preparados para ser montados en cajas empotrables junto con el anillo portador correspondiente. El mecanismo ya se encuentra montado en el anillo portador. » Gire el aparato hasta adoptar la posición de montaje correcta. - Página 14 free@home Montaje » Inserte la tapa sobre el sensor (interruptor de tecla; aquí solamente se muestra el ejemplo de un interruptor de tecla simple). Preste atención a la posición correcta de la placa del interruptor de tecla. │14 Manual técnico 2973-1-8561...
-
Página 15: Puesta En Servicio
free@home Puesta en servicio Puesta en servicio La puesta en servicio se lleva a cabo a través de la pantalla basada en web del System Access Point. El System Access Point establece la conexión entre los participantes free@home y el smartphone, la tableta o el PC. A través de él se identifican y se programan los participantes durante la puesta en servicio. - Página 16 free@home Puesta en servicio Añadir aparato Fig. 5: Añadir aparatos » En la barra “Añadir aparato”, seleccione y arrastre la aplicación deseada y suéltela sobre el dibujo en planta de la superficie de trabajo. Fig. 6: asignación Automáticamente se abre una ventana emergente en la que aparecen listados todos los aparatos válidos para la aplicación seleccionada.
- Página 17 free@home Puesta en servicio Identificación sobre el número de serie Sensor Unit 1gang Sensor Unit flushm. ABB700000012 Fig. 7: identificación sobre el número de serie Compare el código de 3 caracteres de la etiqueta de identificación, que debe » estar pegada sobre el esquema del aparato, con los números de la lista e identifique, de esta manera, el aparato buscado y, en caso necesario, el canal buscado.
- Página 18 free@home Puesta en servicio Dar un nombre Fig. 8: Dar un nombre » Dé un nombre comprensible bajo el cual se muestre posteriormente la aplicación (p. ej. “Conmutador pulsador salón”). » Pulse la marca de verificación, abajo a la derecha, para aceptar los datos que ha introducido.
-
Página 19: Opciones De Ajuste Por Canal
free@home Puesta en servicio Opciones de ajuste por canal Para cada canal se pueden realizar ajustes generales y configuraciones especiales de los parámetros. Los ajustes se llevan a cabo mediante la función de asignación de la página web del System Access Point. Seleccionar un aparato Fig. - Página 20 free@home Puesta en servicio 7.2.1 Ajustes unidad de sensor 1 elemento Ajustes de los sensores [1] Cambio del nombre [2] Borrado del canal mediante ‘X’. Sensoreinheit 1-fach [3] Selección del interruptor de tecla en la vista de listado Ajustes del interruptor de tecla [1] Cambio del nombre [2] Conmutación del sensor mediante botón [3] Ajuste de la luminosidad de conexión LED...
-
Página 21: Realizar Los Emparejamientos
free@home Puesta en servicio 7.2.2 Ajustes unidad de sensor 2 elementos Ajustes de los sensores: Igual que con la unidad de sensor de 1 elemento, sin embargo en la vista de listado se muestran 2 interruptores de tecla (interruptor de tecla izquierdo e interruptor de tecla derecho). - Página 22 free@home Puesta en servicio Enlazar el actuador con otro sensor Fig. 11: Enlazar el actuador y el sensor » Para enlazar un actuador con otro sensor, haga clic primero sobre el segundo sensor deseado [1] que deba controlar el actuador y, después, sobre el actuador [2].
-
Página 23: Opciones De Actualización
free@home Opciones de actualización Opciones de actualización La actualización del firmware se produce a través de la página web del System Access Point. │23 Manual técnico 2973-1-8561... -
Página 24: Manejo
Para los interruptores de tecla (teclas de control) se disponen numerosas aplicaciones. Nota... El suministro incluye solamente el mecanismo electrónico. Este se debe completar con un interruptor y un marco adecuados. En el catálogo electrónico www.abb.es/freeathome podrá consultar más información sobre los diferentes programas de conmutación. │24 Manual técnico 2973-1-8561... -
Página 25: Mantenimiento
free@home Mantenimiento Mantenimiento El aparato no requiere mantenimiento. En caso de daños (p. ej., debido al transporte o al almacenamiento) no abra el aparato. ¡La garantía expirará si se abre el aparato! Se debe garantizar la accesibilidad al aparato para su utilización, control, inspección, mantenimiento y reparación (según DIN VDE 0100-520). - Página 26 Fax.: 943 260 240 En los pedidos, las indicaciones www.abb.es/niessen acordadas detalladas serán válidas. www.abb.es/freeathome ABB no se hace en ningún modo responsable de cualquier fallo o falta de datos de este documento. Quedan reservados todos los derechos de este documento y los objetos e ilustraciones contenidos en el mismo.
