ADVERTENCIA
Los recortes de hierba y otros objetos pueden ser
arrojados del conducto de descarga si éste está
abierto, y pueden causar lesiones graves o matar al
operador o a otras personas.
No arranque ni utilice la máquina a menos que se
dé una de las siguientes condiciones:
• El tapón del conducto de descarga está
bloqueado firmemente en el conducto de
descarga.
• La bolsa de recogida está bloqueada en su sitio.
• El conducto de descarga lateral opcional está
bloqueado en su sitio.
• La puerta del conducto de descarga está
bloqueada en su sitio.
Limpieza de la zona de debajo
de la cubierta de la correa
Intervalo de mantenimiento: Cada 100 horas
Mantenga libre de residuos la zona de debajo de la cubierta
de la correa.
1. Pare el motor y espere a que se detengan todas las
piezas en movimiento.
2. Retire los pernos que sujetan la cubierta de la correa
(Figura 42) a la carcasa de la máquina.

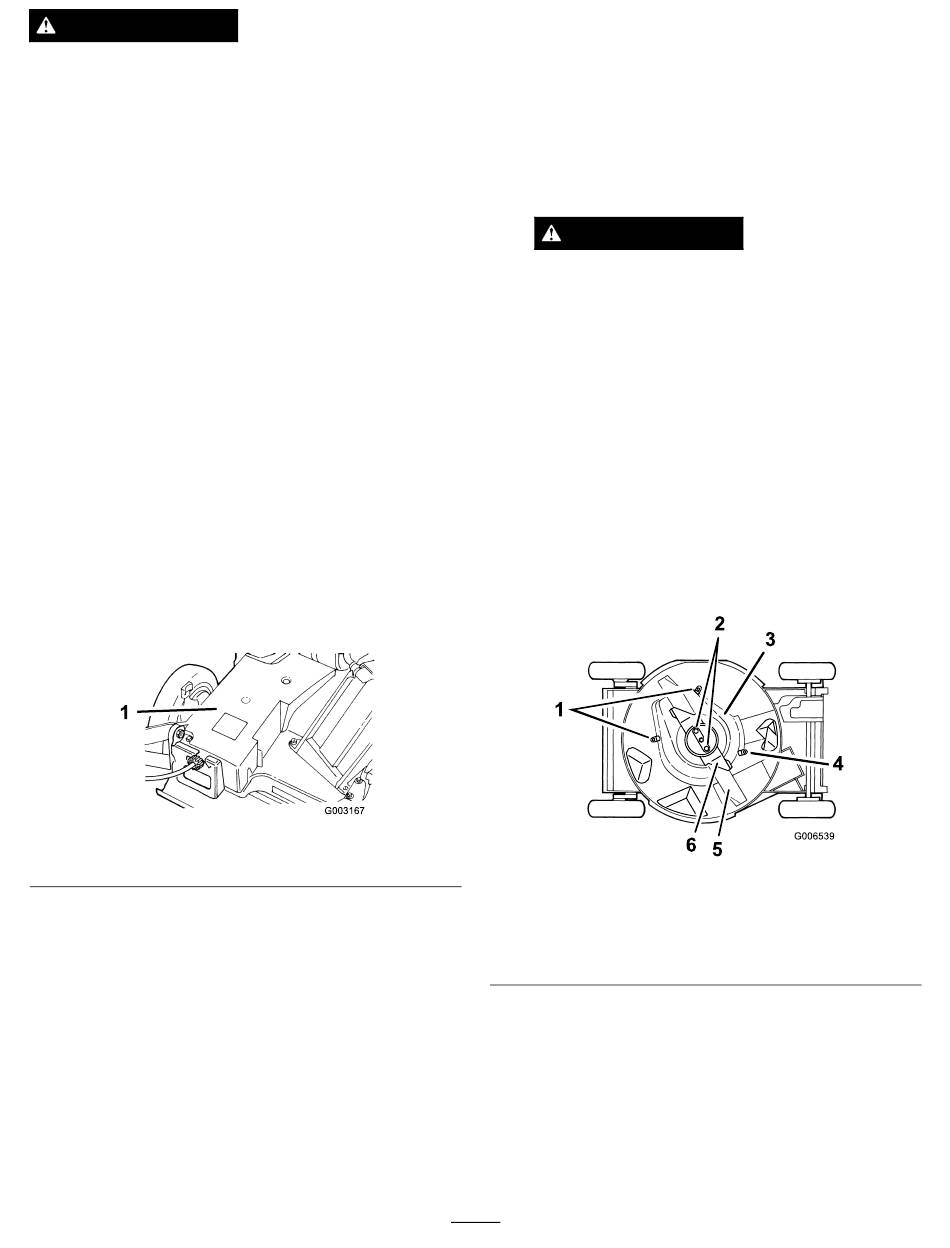

Figura 42
1. Cubierta de la correa
3. Levante la cubierta y cepille para eliminar todos los
residuos alrededor de la zona de la correa.
4. Instale la cubierta de la correa.
Limpieza del protector del
embrague del freno de la
cuchilla
Intervalo de mantenimiento: Cada 50 horas
Limpie el protector del embrague del freno de la cuchilla para
asegurar el mejor rendimiento y para evitar que se degraden
las piezas. Limpie el protector del embrague del freno de la
cuchilla cuando afile la cuchilla, porque es necesario retirar la
cuchilla para poder retirar el protector del embrague del freno
de la cuchilla.
1. Pare el motor y espere a que se detengan todas las
piezas en movimiento.
2. Desconecte el cable de la bujía.
3. Drene la gasolina del depósito de combustible.
4. Vuelque la máquina con la varilla de aceite hacia abajo.
ADVERTENCIA
Si inclina la máquina, el combustible puede
salir del carburador o del depósito de
combustible. La gasolina es extremadamente
inflamable, altamente explosiva y bajo ciertas
condiciones, puede causar lesiones personales
o daños materiales.
Evite derrames de combustible vaciando
el depósito de combustible según las
instrucciones; no utilice nunca un sifón.
5. Retire las 2 tuercas de la cuchilla, el acelerador y la
cuchilla (Figura 40).
6. Afloje las pestañas que fijan el protector del embrague
del freno de la cuchilla a la carcasa, aflojando las tuercas
o los pernos de las pestañas (Figura 43). Gire las
pestañas 180° para que no estorben.
1. Pestañas y tuercas
2. Tuercas de la cuchilla
3. Protector del embrague
del freno de la cuchilla
7. Retire el protector del embrague del freno de la cuchilla
y cepille o sople para eliminar los residuos de debajo
del protector y de alrededor del sistema del embrague
del freno de la cuchilla.
8. Instale el protector del embrague del freno de la
cuchilla. Gire las pestañas 180° a su posición inicial.
Apriete las tuercas o los pernos de las pestañas para
fijar el protector del embrague del freno de la cuchilla
a la carcasa.
29
Figura 43
4. Pestaña y perno
5. Cuchilla
6. Acelerador
