¡Aviso!
Para soltar el tornillo y la abrazadera, presione la palanca hacia abajo, véase la Fig. 6.41.

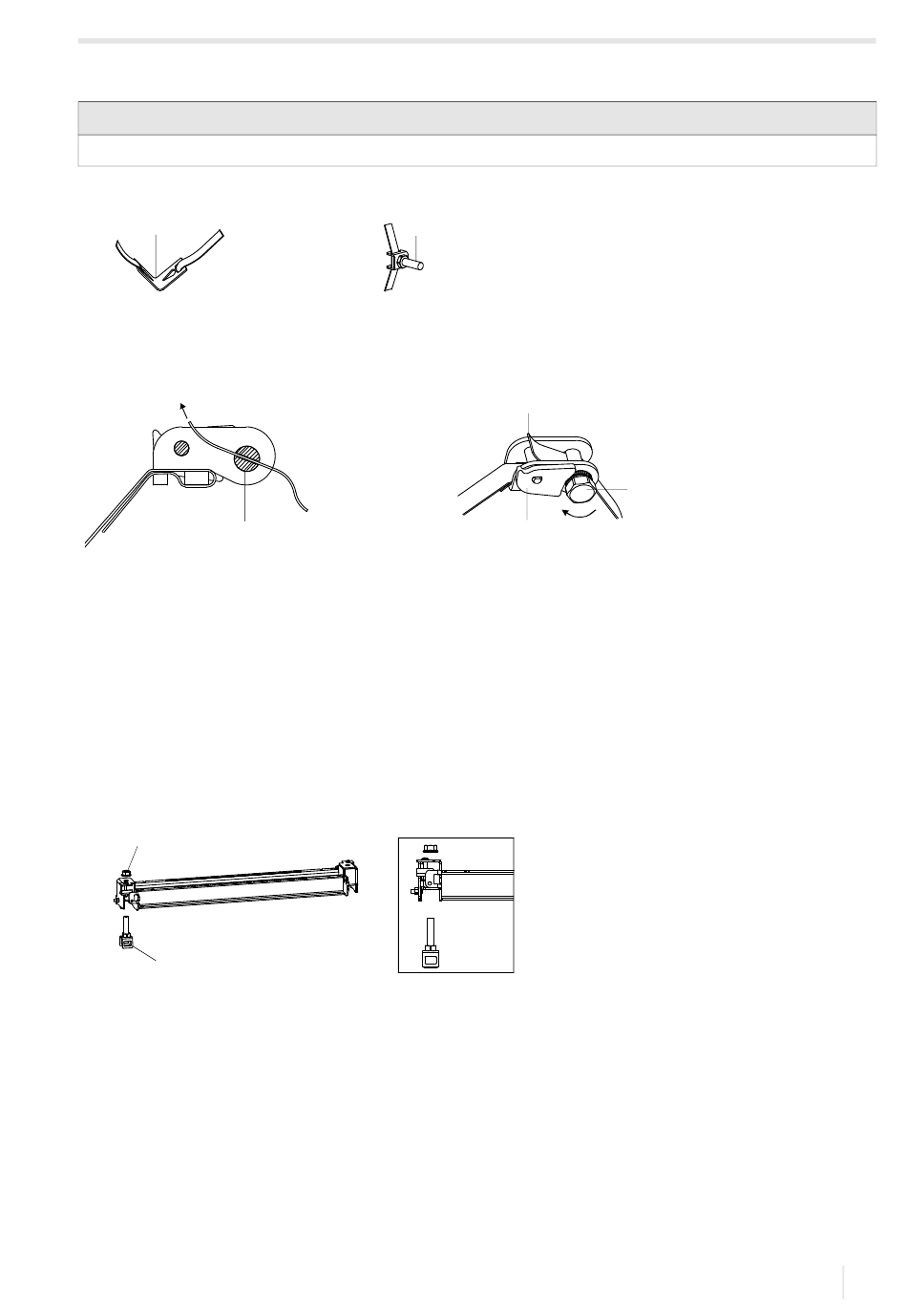

Fig. 6.40:
Abrazadera con resorte metálico y sujetador de abrazadera
1
1 – resorte metálico
2 – sujetador de abrazadera
Fig. 6.41:
Cierre de trinquete con abrazadera
4
1 – dirección de rotación
2 – borde
3 – palanca
4 – tornillo del cierre tensor con ranura
Paso 4: Fijación del riel en el tubo
• Inserte el sujetador de abrazadera (2) en el riel, véase la Fig. 6.42. Fíjese en el alineamiento del sujetador de
abrazadera.
• Apriete ligeramente la tuerca del sujetador de abrazadera 2.
• Atornille el riel al sujetador de abrazadera 1, véase la Fig. 6.43.
• Apriete la tuerca del sujetador de abrazadera 1, pero sin exceso para no dañar la abrazadera.
Fig. 6.42:
Riel con sujetador de abrazadera
1
2
1 – tuerca
2 – sujetador de abrazadera
