6 Montaje
6.2 Transductores

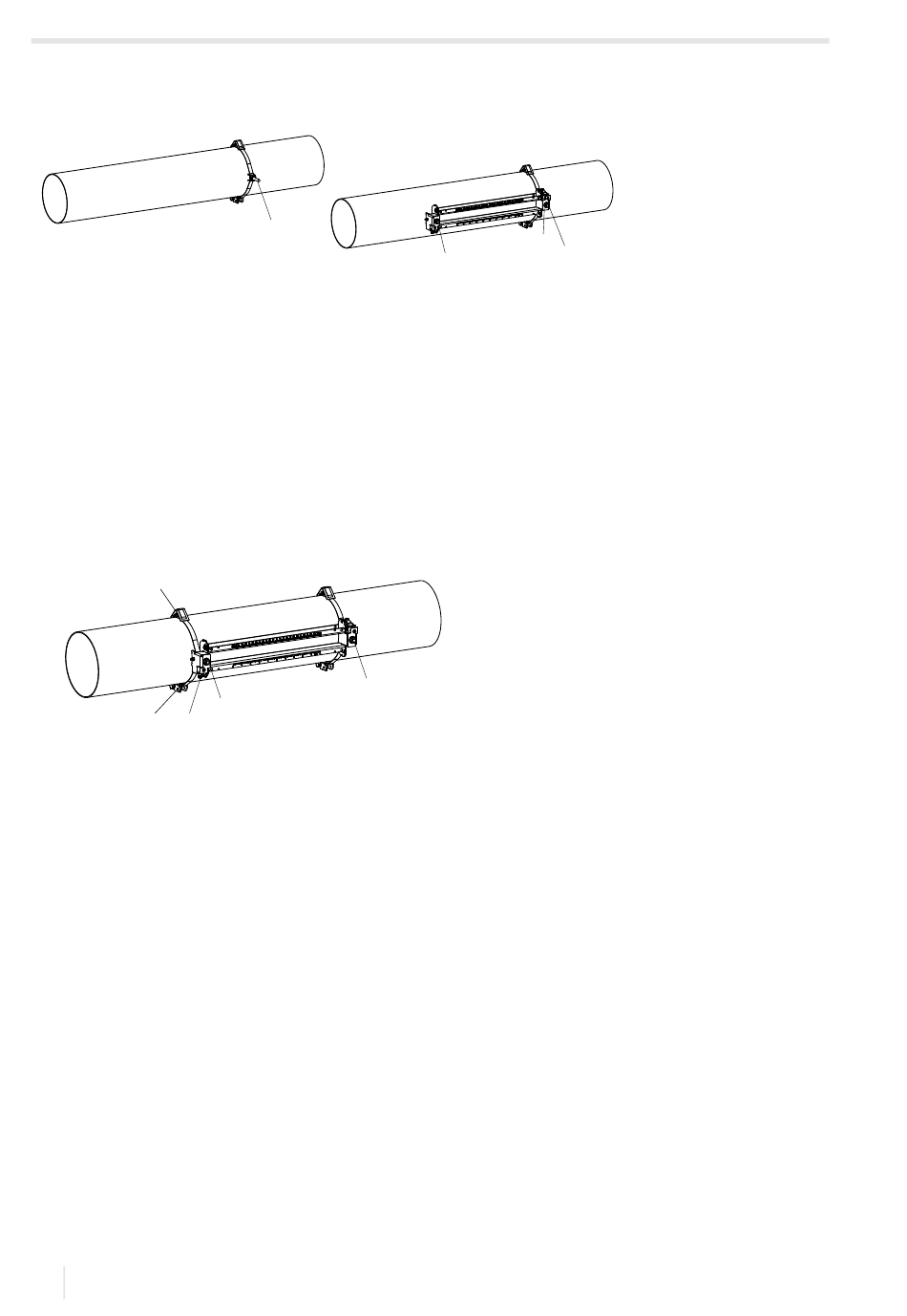

Fig. 6.43: Riel montado en un lado del tubo
1 – sujetador de abrazadera
2 – sujetador de abrazadera
3 – tuerca
• Elija la instrucción de montaje correspondiente al cierre tensor entregado:
Cierre tensor
• Pase la abrazadera a través del sujetador (2).
• Coloque la abrazadera alrededor del tubo y pásela a través del cierre tensor, véase la Fig. 6.44 y la Fig. 6.45.
• Fije la abrazadera.
• Apriete el tornillo del cierre tensor.
• Apriete la tuerca del sujetador de abrazadera 2, pero sin exceso para no dañar la abrazadera. El riel debe estar bien
fijado en el tubo.
Fig. 6.44: Riel en el tubo
3
5
4
1 – sujetador de abrazadera
2 – sujetador de abrazadera
3 – resorte metálico
4 – tuerca
5 – cierre tensor
50
1
1
2
3
1
2
