Manual de instrucciones abreviado

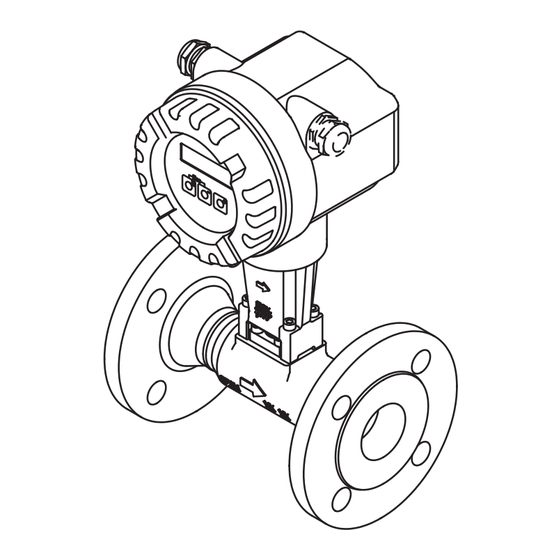

Proline Prowirl 73
Sistema de medición de caudal Vortex
6
8
9
Este documento es una versión abreviada del manual de instruciones
que se incluye en el CD-ROM adjunto, donde además del citado
manual abreviado podrá encontrar (según la versión del equipo)
información como:
– El manual de instrucciones y el manual de descripción de las
funciones del equipo
– Certificados de producto
– Instrucciones de seguridad conformes a los certificados
del equipo (p. ej., protección contra explosión, directiva sobre
equipos de presión, etc.)
– Información adicional específica del equipo
KA031D/06/es/12.07
71074377

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Endress+Hauser Proline Prowirl 73

  • Página 1 Manual de instrucciones abreviado Proline Prowirl 73 Sistema de medición de caudal Vortex Este documento es una versión abreviada del manual de instruciones que se incluye en el CD-ROM adjunto, donde además del citado manual abreviado podrá encontrar (según la versión del equipo) información como:...
  • Página 2: Tabla De Contenido

    Proline Prowirl 73 Índice de contenido 1 Instrucciones de seguridad....... 3 1.1 Uso previsto .
  • Página 3: Instrucciones De Seguridad

    • En lo que se refiere a fluidos especiales, incluyendo líquidos de limpieza, Endress+Hauser le proporcionará encantado, siempre que lo desee, información sobre las propiedades de resistencia a la corrosión de los materiales de las partes en contacto con el medio.
  • Página 4: Convenciones De Seguridad

    Las normas de instalación, los datos de conexión e instrucciones de seguridad indicados en la documentación Ex son de cumplimiento obligatorio. • Endress+Hauser está a su disposición para aclarar cualquier duda que pueda tener sobre los certificados y su aplicación y puesta en práctica.
  • Página 5 Proline Prowirl 73 Instrucciones de seguridad ¡Nota! Con el símbolo “Nota” se señala una actividad o un procedimiento que, si no se realizan correctamente, pueden influir indirectamente sobre el buen funcionamiento del equipo o activar una respuesta inesperada de una parte del equipo.
  • Página 6: Instalación

    Instalación Proline Prowirl 73 Instalación Transporte hasta el punto de medida • Transporte el equipo dentro del embalaje original al punto de medida. • Las tapas o cubiertas dispuestas sobre las conexiones a proceso impiden que se dañen los sensores durante el transporte o almacenamiento. No extraiga, por tanto, las tapas o casquetes hasta justo antes de instalar el equipo.
  • Página 7 Proline Prowirl 73 Instalación 2.2.3 Orientación El equipo puede instalarse esencialmente en cualquier posición en la tubería. No obstante, observe los puntos siguientes: • La dirección de la flecha que presenta el equipo debe coincidir siempre con la dirección de flujo.
  • Página 8 Instalación Proline Prowirl 73 2.2.4 Aislamiento térmico En el caso de algunos líquidos deben tomarse medidas apropiadas para evitar pérdidas o ganancias de calor junto al sensor. Existe una amplia gama de materiales que pueden utilizarse para el aislamiento térmico necesario.
  • Página 9 A0001867 Placa perforada acondicionadora del caudal Endress+Hauser le puede proporcionar una placa perforada especialmente diseñada como acondicionador de caudal para instalar en los casos en que no sea posible respetar los tramos rectos de entrada requeridos. Este acondicionador de caudal se instala entre dos bridas de tubería y se centra mediante tornillos de montaje.
  • Página 10 Instalación Proline Prowirl 73 Tramos rectos de salida con puntos de medida de presión y temperatura Si los puntos de medida de presión y temperatura después del equipo, asegúrese de que haya suficiente distancia entre el equipo y el punto de medida, de modo que la formación de vórtices no provoque efectos negativos en el sensor.
  • Página 11: Tras La Instalación

    Proline Prowirl 73 Instalación Tras la instalación 2.3.1 Montaje del sensor " ¡Atención! • Asegúrese de que no hayan quedado trazas del material de empaquetamiento para el transporte en el equipo de medición ni de cubierta protectora en el sensor.
  • Página 12 Instalación Proline Prowirl 73 2.3.2 Cambio de orientación del cabezal transmisor Cambio de orientación del cabezal de campo de aluminio El compartimento de la electrónica puede girarse 360° sobre su soporte. Libere el tornillo de fijación. Gire el cabezal transmisor hasta alcanzar la posición deseada (máx.
  • Página 13 Proline Prowirl 73 Instalación 2.3.4 Montaje del transmisor (versión remota) Montaje en la pared 232 / *226 (9.13 / *8.90) ANSCHLUSSKLEMMEN - FIELD TERMINALS mm (inch) A0008735 Montaje en tuberías " ¡Atención! 227 / *221 Si el equipo se instala en una tubería caliente, tome las (8.94 / *8.70)
  • Página 14: Verificación Tras La Instalación

    Instalación Proline Prowirl 73 Verificación tras la instalación • ¿El equipo de medición está dañado (inspección visual)? • ¿El equipo de medición corresponde a las especificaciones del punto de medida? • ¿La rotulación y el número del punto de medida son correctos (inspección visual)? •...
  • Página 15: Cableado

    Proline Prowirl 73 Cableado Cableado ¡Nota! • Utilice un cable de conexión que admite un régimen continuo de temperaturas entre –40°C (–40°F) y la máxima temperatura ambiente permitida más 10°C (más 18°F). • Sección transversal del conductor: máx. 2,5 mm •...
  • Página 16: Conexión De Varios Tipos De Cabezales

    Cableado Proline Prowirl 73 Además, en el caso de equipos de medición con certificación Ex: ¡Peligro! Siempre que se conecten equipos de medición con certificación Ex (aptos para zonas con peligro de explosión), deben observarse todas las instrucciones de seguridad, diagramas de conexionado, información técnica, etc., de la documentación Ex del equipo →...
  • Página 17 Proline Prowirl 73 Cableado 3.1.2 Versión compacta, Ex d Conexión del transmisor: Diagrama de conexionado en la tapa del compartimento de conexiones Cable de alimentación / cable de señal Salida opcional de frecuencia en versiones HART A0008739 Compartimento de conexiones, cabezal transmisor Ex d...
  • Página 18 Cableado Proline Prowirl 73 3.1.3 Versión remota (transmisor), Ex i y Ex d Conexión del transmisor: Diagrama de conexionado en la tapa del compartimento de conexiones Cable de conexión Para salida opcional de versiones HART Conexión del cable de conexión:...
  • Página 19: Cuestiones Especiales A Tener En Cuenta A La Hora De Conectar El Transmisor

    Proline Prowirl 73 Cableado Cuestiones especiales a tener en cuenta a la hora de conectar el transmisor 3.2.1 Pelado del cable de puesta a tierra para fieldbus Cuando se conecta el cable de puesta a tierra en el caso de fieldbus (PROFIBUS PA o Fieldbus FOUNDATION), debe tenerse en cuenta la longitud máxima permitida para el trozo pelado.
  • Página 20: Grado De Protección

    Cableado Proline Prowirl 73 Grado de protección Los equipos cumplen todos los requisitos correspondientes al grado de protección IP 67. Tras una instalación en campo o un trabajo de mantenimiento deben observarse los siguientes puntos a fin de mantener la protección IP 67: •...
  • Página 21: Parámetros Hardware De Configuración

    Proline Prowirl 73 Parámetros hardware de configuración Parámetros hardware de configuración Esta sección contempla únicamente los ajustes mediante hardware que se realizan durante la puesta en marcha. Todos los ajustes restantes (p. ej., configuración de la salida, protección contra escritura, etc.) se describen en las "Instrucciones de funcionamiento" incluidas en el CD-ROM.
  • Página 22 Parámetros hardware de configuración Proline Prowirl 73 Ajuste de la dirección mediante microinterruptores ¡Peligro! ¡Riesgo de descarga eléctrica! ¡Riesgo de dañar componentes electrónicos! • Deben observarse todas las instrucciones de seguridad del equipo de medición y tomarse en cuenta todas las advertencias → Página 15.
  • Página 23: Puesta En Marcha

    Proline Prowirl 73 Puesta en marcha Puesta en marcha Activación del equipo de medición Una vez se ha finalizado la instalación (siendo satisfactoria la verificación tras la instalación ), el cableado (siendo satisfactoria la verificación tras el conexionado ) y los ajustes mediante hardware necesarios, ya puede conectarse la fuente de alimentación permitida (véase la placa de...
  • Página 24: Operaciones De Configuración

    Puesta en marcha Proline Prowirl 73 Operaciones de configuración 5.2.1 Elementos de indicación Líneas / campos del indicador Línea principal para valores medidos principales Línea adicional para variables adicionales de +48.25 xx/yy proceso / estado +3702.6 x Valores que se están midiendo Unidades físicas / unidades de tiempo...
  • Página 25: Navegación En La Matriz De Funciones

    Proline Prowirl 73 Puesta en marcha Navegación en la matriz de funciones ¡Nota! El procedimiento aquí descrito sólo es válido para equipos de medición que admiten la configuración local. Los equipos de medición que no admiten operaciones locales de configuración se configuran mediante el fieldbus correspondiente.
  • Página 26: Ejecución De Configuración Rápida Inicio

    Puesta en marcha Proline Prowirl 73 Ejecución de Configuración Rápida Inicio ¡Nota! El procedimiento descrito sólo es válido para equipos de medición con comunicación HART. Los equipos de medición con comunicación PROFIBUS PA o Fieldbus FOUNDATION no disponen de la Configuración Rápida Inicio.
  • Página 27 Proline Prowirl 73 Puesta en marcha 5.4.1 Diagrama de Configuración Rápida Inicio El indicador vuelve a la celda CONFIGURACIÓN RÁPIDA INICIO (QUICK SETUP COMMISSIONING) si se pulsa la combinación de teclas X (ESC) durante la interrogación. Opciones lenguaje y fluido ¡Nota!
  • Página 28 Puesta en marcha Proline Prowirl 73 Fluido 6…10 Selección fluido Vapor Gas natural Dif. energía Aire comprimido Gas real recalentado NX-19 agua ↓ ↓ ↓ ↓ ↓ Temperatura Tipo presión Unidad Unidad Dif. energía referencia (véase Nota) caudal vol. norm.
  • Página 29 Proline Prowirl 73 Puesta en marcha Opción tipo salida Después del primer ciclo, sólo se ofrece para su parametrización la salida (salida de corriente o de impulso/estado) que todavía no ha sido configurada con la Configuración Rápida que se está...
  • Página 30: Parámetros Software De Configuración

    Puesta en marcha Proline Prowirl 73 Llamada del grupo computador de caudal Sólo con selección: gas real, gas natural NX-19 ¿Llamar el grupo COMPUTADOR CAUDAL? SÍ (recomendado) ↓ ↓ Grupo computador de caudal Conf. Ráp. Inicio ¡Nota! Se llama la función SELEC. FLUIDO (SELECT FLUID). Confirme la selección del fluido realizada con esta función y configure todas las funciones subsiguientes del grupo COMPUTADOR DE...
  • Página 31 Proline Prowirl 73 Puesta en marcha Endress+Hauser...
  • Página 32 www.endress.com/worldwide KA031D/06/es/12.07 71074377 FM+SGML 6.0...
