Puentes y conectores de la placa base

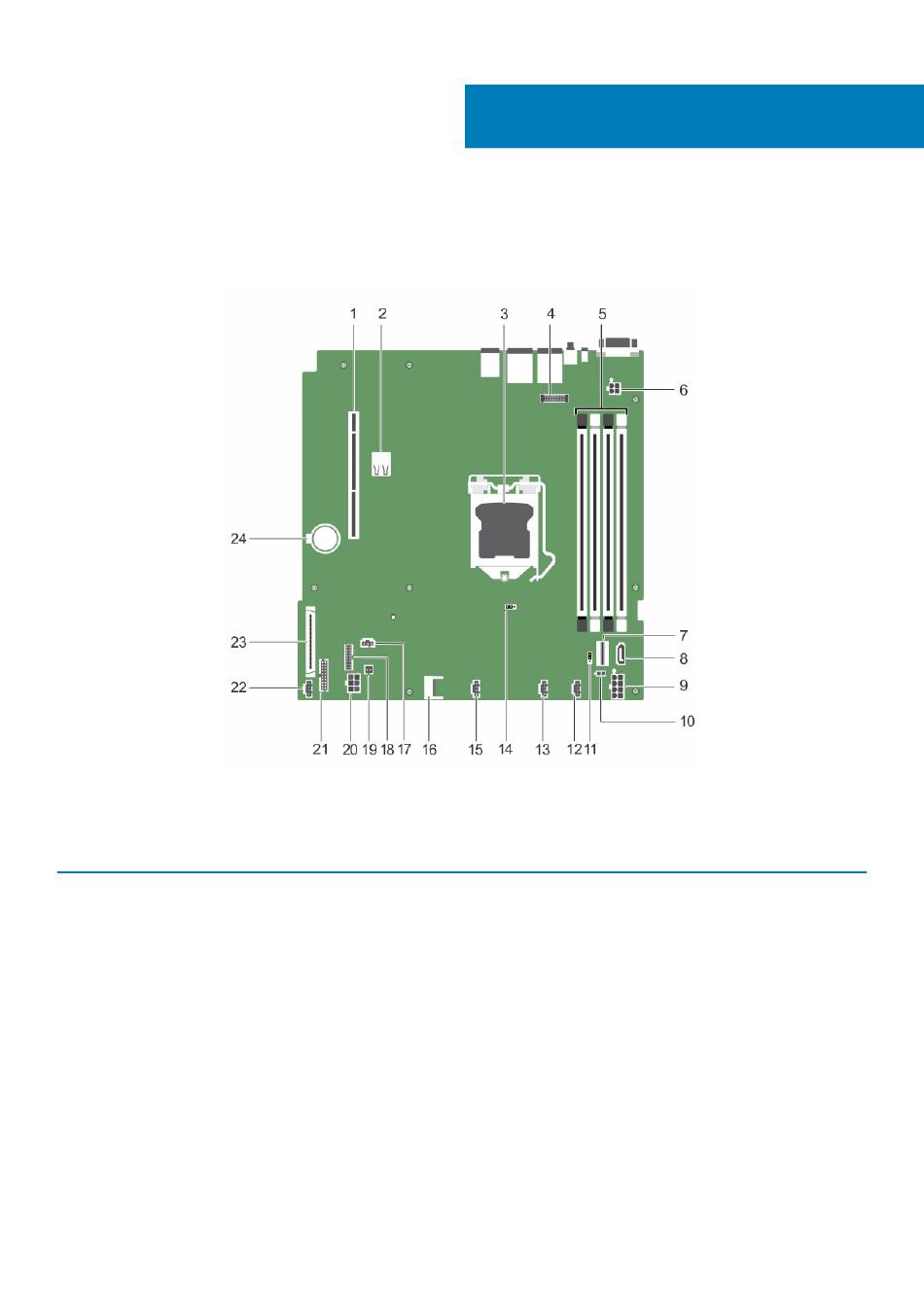

Ilustración 86. Puentes y conectores de la placa base
Tabla 25. Puentes y conectores de la placa base
Elemento Conector
1 PCIE_G3_X8
2 INT_USB_3.0
3 CPU1
4 J_AMEA1
5 A3, A1, A4, A2
6 CON_ALIM2
7 J_MINISAS1
8 J_SATA_CD
9 SYS_PWR
10 PWR_EVENT
11 PWD_EN
12 FAN4
134

Puentes y conectores

Puentes y conectores
Descripción
Conector de tarjeta PCIe 2
Conector interno USB 3.0
Socket del procesador
Conector de la tarjeta de puertos iDRAC
Socket de módulo de memoria
Conector de alimentación de 4 patas 2
Conector SAS de conjunto de chips
Conector SATA de la unidad óptica
Conector de alimentación de 8 patas
Cable de la unidad de fuente de alimentación
Puente de contraseña
Conector del ventilador de refrigeración
