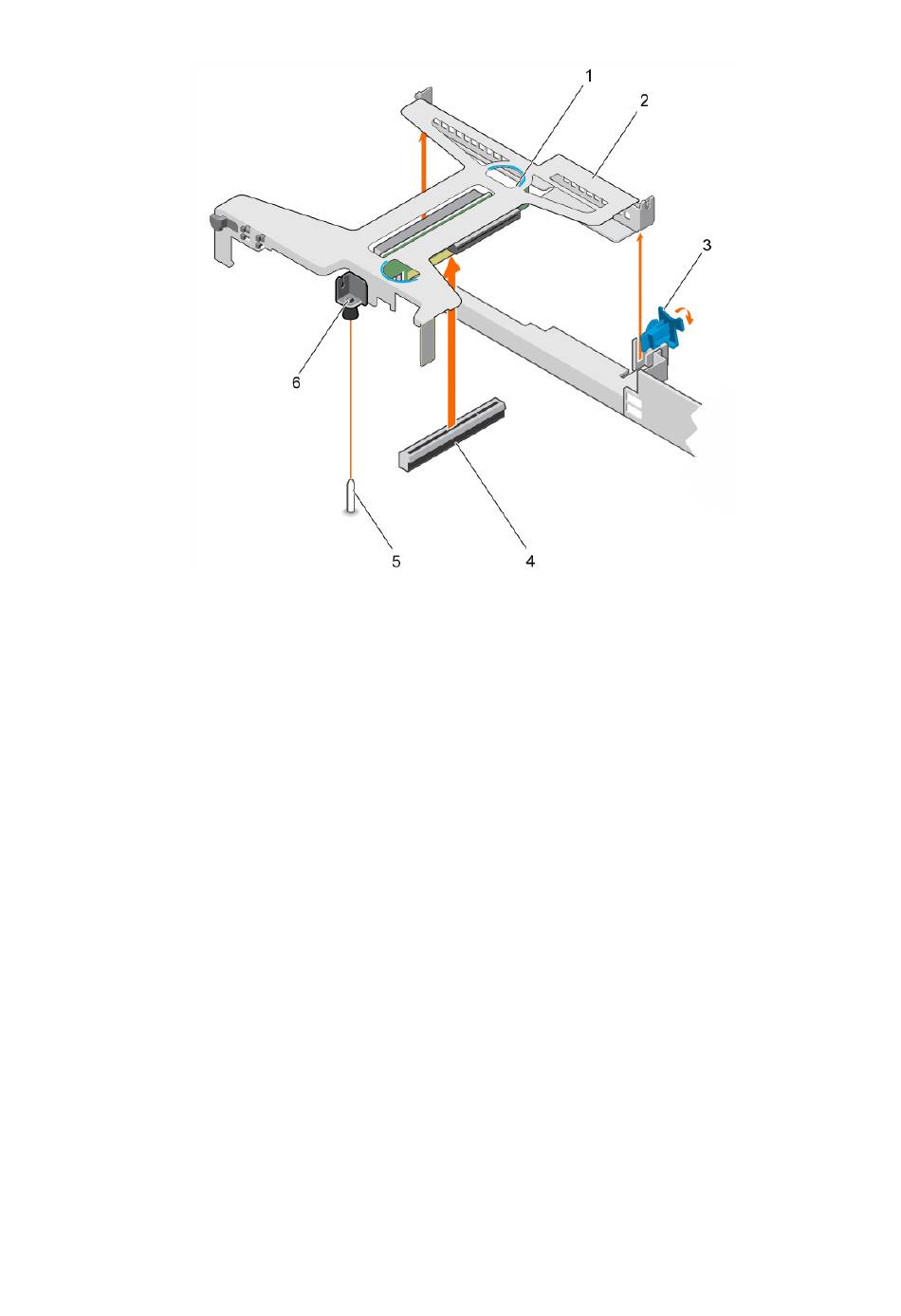

Ilustración 51. Extracción e instalación del soporte vertical para tarjetas de expansión
1. Soporte vertical para tarjetas de expansión
3. Pestillo de la tarjeta de expansión
5. Conector del soporte vertical para tarjetas de expansión en la
placa base
7. Ranura de guía del soporte vertical para tarjetas de expansión
Siguientes pasos
1. Instale el soporte vertical para tarjetas de expansión.
2. Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Tareas relacionadas
Extracción de una tarjeta de expansión
Instalación de una tarjeta de expansión
Instalación del soporte vertical de tarjetas de expansión
Instalación del soporte vertical de tarjetas de expansión
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3. Instale la tarjeta de expansión en el soporte vertical para tarjetas de expansión.
Pasos
1. Abra el seguro del soporte vertical para tarjetas de expansión.
2. Alinee lo siguiente:
a) La guía del soporte vertical para tarjetas de expansión con las patas guía de la placa base.
b) El conector del soporte vertical para tarjetas de expansión con el conector de la placa base.
96 Instalación y extracción de los componentes del sistema
2. Punto de contacto (2)
4. Ranura de guía del chasis
6. Pata de guía de la placa base
