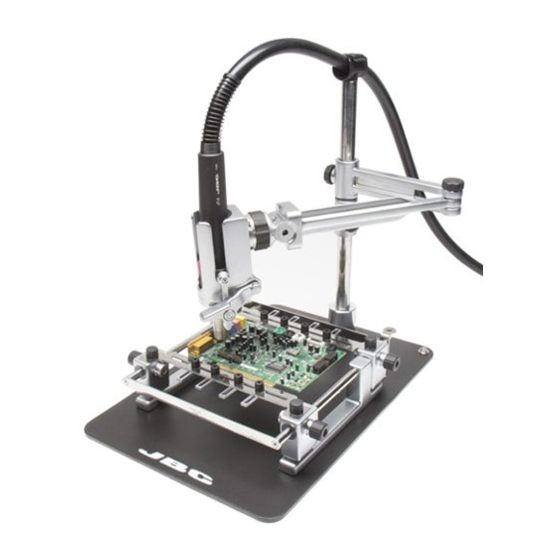

- Página 1 Page English Español Deutsch 中文 PHS Rework Adjustable Arm Ref. RWS-A...
- Página 2 Screw ............1 unit Allen key ........... 1 unit Ref. 0017057 Ref. 0013609 Adapters ........... 1 unit Manual ............1 unit Ref. 0017058 (for JT-TA Heater) Ref. 0017489 0017059 (for TE-TB Precision Heater) w w w.jbctools.com PHS Rework Adjustable Arm Ref. RWS-A...
- Página 3 Features Ideal for working with JBC’s Hot Air stations and a Preheater, especially the PHS-KB. Turn the lever to lower the tool Hose Clamp When you have finished raise the tool to free up the workspace. ESD safe connector Hot Air stations Ref.
- Página 4 Slide the adapter along the hose to the end of screw. the handle. Height Adjustment 3. Mounting the Tool The RWS-A Arm allows adjustment for different heights according to your work needs. Upper knob Insert the tool as far as possible.
- Página 5 Work Position Adjustment The RWS-A arm allows adjustment for different positions according to your work needs. The articulated arm covers all work areas. Top view Position the arm and tighten the knobs. Maintenance - Check periodically that the RWS-A is clean, especially the sliding parts and the shaft.
- Página 6 Safety It is imperative to follow safety guidelines to protect health and prevent electric shock, injury, fire or explosions. - Do not use the equipment for any purpose other than PCB rework. Incorrect use may cause fire. - The temperature of accessible surfaces may remain high after the unit is turned off. Handle with care. - Be careful with the fumes produced when soldering.
- Página 7 w w w.jbctools.com Specifications - Total weight: 6.6 kg - Dimensions: 387 x 270 x 400 mm - ESD safe connector Complies with CE standards ESD protected housing “skin effect”...
- Página 9 Brazo Rework para PHS Ref. RWS-A...
- Página 10 Tornillo ..........1 unidad Llave Allen ........... 1 unidad Ref. 0017057 Ref. 0013609 Manual ..........1 unidad Adapters Adaptadores ........1 unidad Ref. 0017489 Ref. 0017058 (Para herramienta JT-TA) 0017059 (Para herramienta TE-TB) w w w.jbctools.com PHS Rework Adjustable Arm Ref. RWS-A...
- Página 11 Prestaciones Ideal para trabajar con las estaciones de aire caliente y los precalentadores de JBC, en particular el Precalentador PHS-KB. Tire hacia abajo para trabajar Abrazadera para la manguera Cuando termine, tire la palanca hacia arriba para liberar espacio de trabajo.
- Página 12 Deslice el adaptador a lo largo del mango la base y atornille con una llave Allen. hasta el final del mismo. Ajuste de altura 3. Coloque la herramienta El brazo RWS-A permite ajustar diferentes alturas en función de cada necesidad de trabajo. Corredera Pomo superior de fijación...
- Página 13 Ajuste de la posición de trabajo El brazo RWS-A permite ajustar diferentes posiciones en función de sus necesidades de trabajo. Vista superior Ajuste los dos ejes a la posición deseada y fíjelos con los pomos de fijación.
- Página 14 Seguridad Es necesario seguir estas directrices de seguridad para proteger su salud y prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice este equipo para otros fines que no sea la reparación de PCBs. - No trabaje con tensión. - La temperatura de las superficies accesibles puede ser alta incluso cuando la unidad está...
- Página 15 w w w.jbctools.com Especificaciones - Peso total: 6,6 kg - Dimensiones: 387 x 270 x 400 mm - Conector de seguridad ESD Cumple con las normas CE Seguridad ESD...
- Página 17 PHS Entlötarm Ref. RWS-A...
- Página 18 Schraube ..........1 Einheit Inbusschlüssel ........1 Einheit Ref. 0017057 Ref. 0013609 Adapters ..........1 Einheit Handbuch ........... 1 Einheit Ref. 0017058 (für JT-TA Heißluftkolben) Ref. 0017489 0017059 (für TE-TB Präzisions- Heißluftkolben) w w w.jbctools.com PHS Rework Adjustable Arm Ref. RWS-A...
- Página 19 Merkmale Ideal zur Arbeit mit JBC-Heißluftstationen und einer Unterheizung, insbesondere der PHS-KB. Legen Sie den Hebel um, um Schlauchklemme das Werkzeug abzusenken Wenn Sie fertig sind, heben Sie das Werkzeug an, um Arbeitsraum zu schaffen. ESD-Sicherheitsstecker Heißluftstationen Ref.
- Página 20 Schieben Sie den Adapter am Schlauch Grundplatte und ziehen Sie die Schraube an. entlang bis zum Griffende. 3. Einbau des Werkzeugs Höheneinrichtung Der RWS-A-Arm ermöglicht die Einrichtung verschiedener Höhen je nach Ihren betrieblichen Anforderungen. Oberer Drehknopf Schieben Sie das Werkzeug so weit wie Unterer möglich ein.
- Página 21 Einrichtung der Arbeitsposition Der RWS-A-Arm ermöglicht die Einrichtung verschiedener Positionen je nach Ihren betrieblichen Anforderungen. Der frei bewegliche Arm deckt alle Arbeitsbereiche ab. Draufsicht Bringen Sie den Arm in Position und ziehen Sie die Drehknöpfe an. Wartung - Überprüfen Sie regelmäßig, dass der...
- Página 22 Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Verwenden Sie das Gerät für keinen anderen Zweck als das Leiterplatten-Rework. Unsachgemäße Verwendung kann Feuer hervorrufen. - Die Temperatur zugänglicher Flächen kann nach Abschalten des Geräts noch hoch bleiben. Mit Vorsicht zu handhaben.
- Página 23 w w w.jbctools.com Technische Daten - Gesamtgewicht: 6,6 kg - Abmessungen: 387 x 270 x 400 mm - ESD-Sicherheitsstecker Erfüllt EG-Normen ESD-gerechtes Gehäuse “skin effect”...
- Página 25 PHS返工调节臂 Ref. RWS-A...
- Página 26 产品描述 需包含以下部件： 工具臂 ............1 件 底座 ............. 1 件 螺丝钉 ............1 件 六角扳手 ............. 1 件 Ref. 0017057 Ref. 0013609 工具夹钳 ............. 1 件 说明书 ............1 件 Ref. 0017058 (用于 JT-TA 加热器) Ref. 0017489 0017059 (用于 TE-TB 精密加热器) w w w.jbctools.com PHS Rework Adjustable Arm Ref. RWS-A...
- Página 27 特性 非常适合与JBC的热空气站和一个预热器，尤其是PHS-KB工作。 调节档次放低工具 卡箍 结束作业后提升工具以释放工 作空间。 ESD安全连接器 热风工作站 Ref. JT / TE 线路板支架 Ref. PHS-SA...
- Página 28 组装 1. 安装工作臂 2. 接入适配器 (JT / TE) 适配器 六角扳手 将工具臂固定在底座上并拧紧螺栓。 沿着软管滑动适配器到把手末端。 高度调节 3. 固定工具 RWS-A 工具臂允许根据作业需要调节不同 的高度。 高位旋钮 接入工具越远越好。 低位旋钮 滑动工具架到适当的高度，并拧紧低位旋钮 保证稳定安全。滑动工具架之前确保拧松高 位旋钮。 在钳位放置软管。...
- Página 29 工作位置调整 RWS-A 工作臂允许根据您的作业要求调整不同位置。 铰接式工作臂覆盖所有作业区域。 俯视图 定位工作臂并拧紧旋钮。 维护 - 定期检查RWS-A 是否清洁， 特别时滑动部件 和滑动轴。 - 清洁时使用湿布。 酒精只可用来清洁金属部件。 - 更换任何受损的元件。 仅使用JBC原装配件。 保持滑动 - 修理必须由JBC专业技术服务人员进行。 部件清洁...
- Página 30 安全 必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。 - 不要使用该设备于电路板返工以外的任何目的。 不正确使用可能造成火灾。 - 在设备关闭后可接触表面可能仍然保持高温。 小心处理。 - 小心焊接时产生的烟雾。 - 保持工作场所干净整洁。 操作时，为避免造成人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用， 但必须提供必要的监护及指导，并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，儿童不得对本产品进行维护。...
- Página 31 w w w.jbctools.com 技术规格 - 重量: 6.6 kg - 尺寸: 387 x 270 x 400 mm - ESD安全连接器 符合CE标准 防静电 “趋肤效应” 保护外壳...
- Página 32 Exploded View · Despiece · Explosionszeichnung · 分解图...
- Página 33 w w w.jbctools.com...
- Página 35 w w w.jbctools.com...
- Página 36 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
