Montar el interruptor
Pasos que deben haberse realizado previamente:
-
Montar la caja de engranajes
-
Montar el inducido
-
Colocar el inducido
-
Colocar el estátor
-
Colocar la caja de engranajes
Herramientas:
-
Destornillador de ranura cruzada PH2
220 V
2
1
3
120 V
4
5
C-SC_CSSM
Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de propiedad
1.
4.
6
Version 1.0
Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

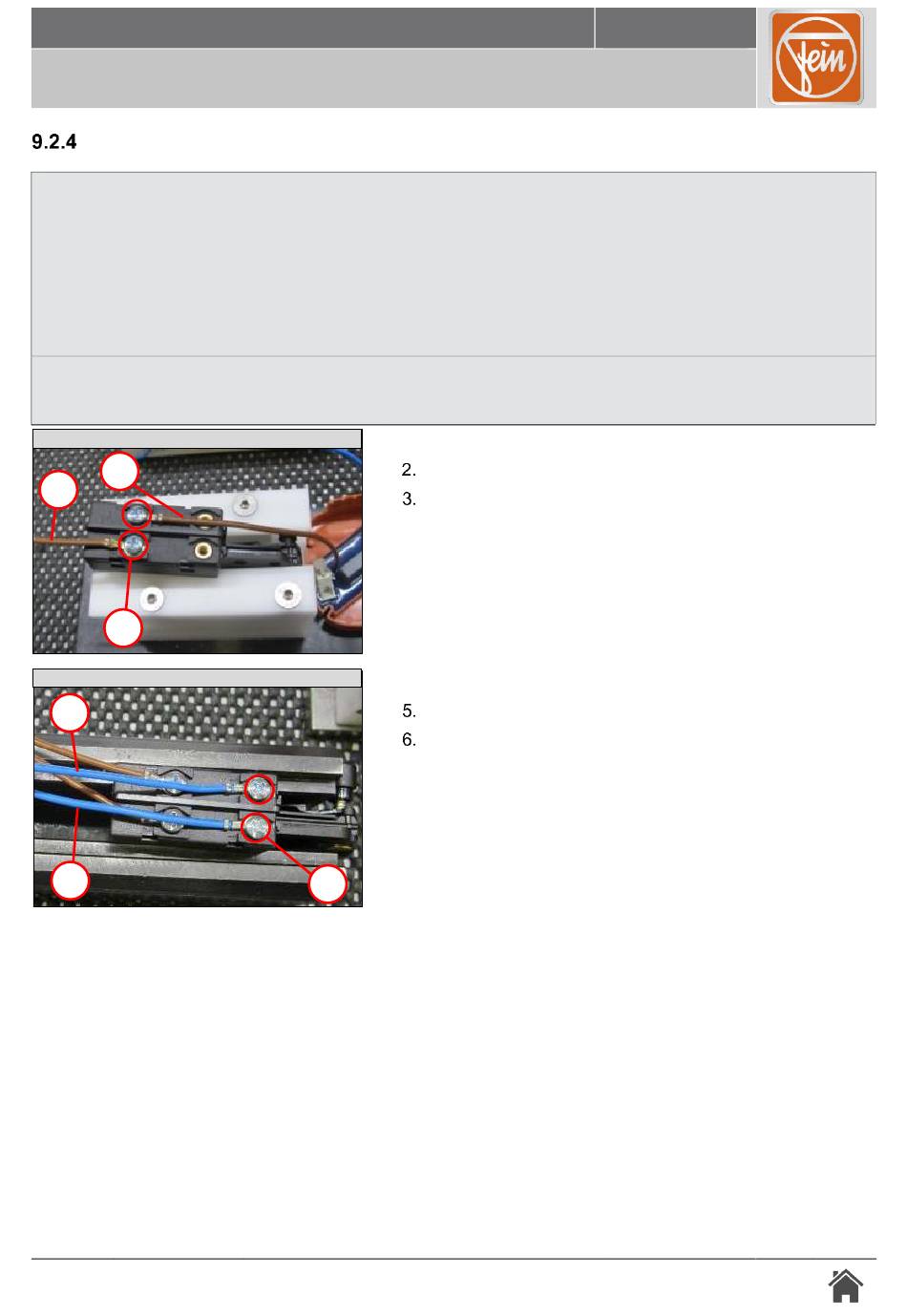

Colocar el cable (1).
Colocar el cable (2).
Apretar el tornillo (3) [0,8 Nm
Colocar el cable (4).
Colocar el cable (5).
Apretar el tornillo (6) [0,8 Nm
