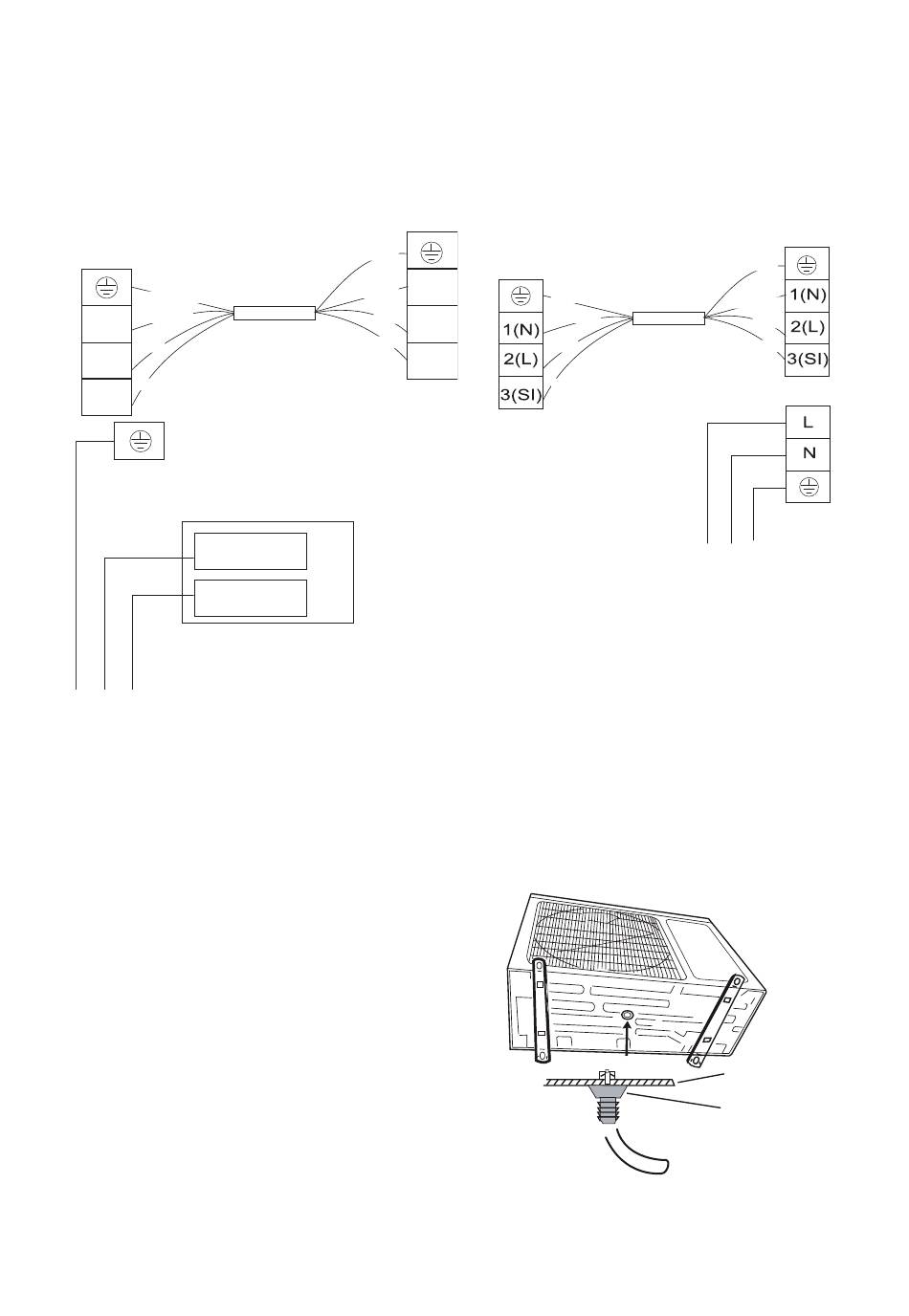

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ
• Μοντέλα 9K/12K
Εσωτερική μονάδα
Ακροδέκτης
Κίτρινο-Πράσινο
Μπλε (Γκρι)
1(N)
Καλώδιο παροχής
Καφέ
2(L)
Μαύρο
3(SI)
Εξατμιστής
YE/GN
Πίνακας ελέγχου
εσωτερικής μονάδας
BN
AC L-IN
BU
AC N-IN
Παροχή
ρεύματος
Σημείωση:
Για τα μοντέλα 9k, 12k, η παροχή του ρεύματος συνδέεται από εσωτερική μονάδα μέσω βύσματος.
Για τα μοντέλα 18k, 24k, η παροχή του ρεύματος συνδέεται από εσωτερική μονάδα μέσω
ασφαλειοδιακόπτη.
ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
1. Εγκατάσταση θύρας αποστράγγισης και εύκαμπτου σωλήνα
αποστράγγισης
Το συμπυκνωμένο νερό αποστραγγίζεται από την
εξωτερική μονάδα όταν η μονάδα βρίσκεται στον τρόπο
λειτουργίας θέρμανσης. Για να αποφευχθεί η ενόχληση
των γειτόνων σας και να διασφαλιστεί η προστασία του
περιβάλλοντος, τοποθετήστε μια θύρα αποστράγγισης και
έναν εύκαμπτο σωλήνα αποστράγγισης για διοχέτευση του
συμπυκνωμένου νερού. Τοποθετήστε απλά τη θύρα
αποστράγγισης στο πλαίσιο της εξωτερικής μονάδας και,
στη συνέχεια, συνδέστε έναν εύκαμπτο σωλήνα
αποστράγγισης στη θύρα, όπως φαίνεται στην εικόνα στα
δεξιά.
2. Εγκατάσταση και στερέωση εξωτερικής μονάδας
Στερεώστε σφιχτά τη μονάδα με μπουλόνια και παξιμάδια
σε επίπεδο και ανθεκτικό δάπεδο. Εάν την τοποθετήσετε
σε τοίχο ή σε οροφή, βεβαιωθείτε ότι το στήριγμα έχει
στερεωθεί καλά, ώστε να αποφευχθεί πιθανή αστάθεια λόγω ισχυρών κραδασμών ή δυνατών ανέμων.
3. Σύνδεση σωληνώσεων εξωτερικής μονάδας
• Αφαιρέστε τα καπάκια από τις βαλβίδες 2 και 3 οδών.
• Συνδέστε χωριστά τους σωλήνες στις βαλβίδες 2 και 3 οδών με την απαιτούμενη ροπή.
4. Σύνδεση καλωδίου εξωτερικής μονάδας (βλ. προηγούμενη σελίδα)
Εξωτερική μονάδα
Ακροδέκτης
Κίτρινο-Πράσινο
1(N)
Μπλε (Γκρι)
2(L)
Καφέ
Μαύρο
ρεύματος
3(SI)
• Μοντέλα 18K/24K
Εξωτερική μονάδα
Ακροδέκτης
Κίτρινο-Πράσινο
Μπλε (Γκρι)
Καφέ
Μαύρο
193
Εσωτερική μονάδα
Ακροδέκτης
Κίτρινο-Πράσινο
Μπλε (Γκρι)
Καφέ
Καλώδιο παροχής
Μαύρο
ρεύματος
BN
BU
YE/GN
Παροχή
ρεύματος
Πλαίσιο
Θύρα αποστράγγισης
Εύκαμπτος σωλήνας
αποστράγγισης (προετοιμάζεται
από το χρήστη)
