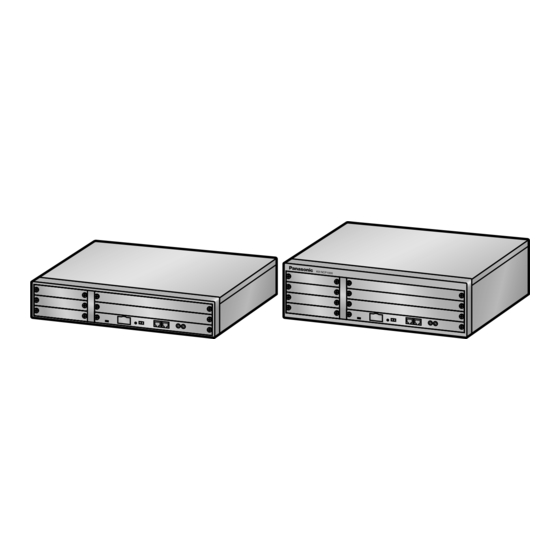

- Página 1 Central pura IP KX-NCP500 N modelo KX-NCP1000 Gracias por adquirir una central pura IP de Panasonic. Lea este manual con atención antes de utilizar este producto y guárdelo para futuras consultas. KX-NCP500 / KX-NCP1000: Archivo de software PBMPR Versión 4.1000 o superior...
-
Página 2: Tabla De Contenido
Tabla de contenido Tabla de contenido 1 Antes de la instalación ................3 Avisos de seguridad ......................4 Desembalar ........................4 2 Instalación ....................5 Instalar la tarjeta DSP .......................6 Insertar la tarjeta de memoria SD a la tarjeta IPCMPR ..........9 Conexión a tierra .......................9 Conexión a la LAN ......................10 2.4.1 Conectar la tarjeta IPCMPR a la LAN ................10... -
Página 3: Antes De La Instalación
Sección 1 Antes de la instalación Primeros pasos... -
Página 4: Avisos De Seguridad
1.2 Desembalar 1.1 Avisos de seguridad Tenga en cuenta los avisos de seguridad de este manual para evitar daños físicos y materiales. Los avisos se clasifican de la forma siguiente, en función de la gravedad de los daños o lesiones: ADVERTENCIA Este aviso significa que un uso incorrecto podría provocar la muerte o le- siones graves. -
Página 5: Instalación
Sección 2 Instalación Primeros pasos... -
Página 6: Instalar La Tarjeta Dsp
2.1 Instalar la tarjeta DSP 2.1 Instalar la tarjeta DSP Extraer la tarjeta IPCMPR de la central Afloje los 2 tornillos girando en sentido antihorario. Tornillos Tire de la tarjeta para extraerla de la carcasa. Primeros pasos... - Página 7 2.1 Instalar la tarjeta DSP Instalar la tarjeta DSP En función del número y del tipo de líneas externas IP y teléfonos IP que desee utilizar, deberá determinar las claves de activación necesarias y deberá seleccionar una de las tarjetas DSP4, DSP16 o DSP64 que desee instalar.
-
Página 8: Instalar La Tarjeta Ipcmpr En La Central
Instale la tarjeta IPCMPR en la ranura de la tarjeta IPCMPR de la central. Nota Las ilustraciones de la central que se muestran en el procedimiento de instalación se basan en la KX-NCP500. Inserte la tarjeta a lo largo de las guías. Guía Ajuste los 2 tornillos girando en sentido horario para fijar la tarjeta. -
Página 9: Insertar La Tarjeta De Memoria Sd A La Tarjeta Ipcmpr
IPCMPR La tarjeta de memoria SD contiene software para todos los procesos de la central y todos los datos del cliente. La tarjeta de memoria SD debe insertarse antes de iniciar el equipo. Ejemplo: KX-NCP500 Tarjeta IPCMPR Tarjeta de memoria SD CUIDADO No extraiga la tarjeta de memoria SD mientras la central esté... -
Página 10: Conexión A La Lan
2.4.1 Conectar la tarjeta IPCMPR a la LAN CUIDADO Para un cable de tierra, se precisa de aislamiento verde y amarillo, y la sección mínima del conductor debe ser de más de 0,75 mm o 18 AWG. 2.4 Conexión a la LAN 2.4.1 Conectar la tarjeta IPCMPR a la LAN Consulte el procedimiento siguiente para conectar la tarjeta IPCMPR a la LAN. -
Página 11: Conectar La Tarjeta Ipcmpr A Un Concentrador De Conmutación
2.4.1 Conectar la tarjeta IPCMPR a la LAN Conectar la tarjeta IPCMPR a un concentrador de conmutación Conecte el cable al puerto LAN de la tarjeta IPCMPR. Conecte el otro extremo del cable al concentrador de conmutación. Router Concentrador de conmutación Puerto LAN Concentrador de conmutación... -
Página 12: Conectar Teléfonos Ip A La Lan
2.4.2 Conectar teléfonos IP a la LAN 2.4.2 Conectar teléfonos IP a la LAN Cuando un teléfono IP esté conectado a la LAN y se active por primera vez, se le pedirá que ajuste los parámetros de red. Los parámetros de red deben estar ajustados para el teléfono IP antes de utilizarlo. Consulte la sección "4.3 Programar la tarjeta de extensión virtual y los teléfonos IP"... -
Página 13: Conectar Un Adaptador De Ca A Un Teléfono Ip
2.4.2 Conectar teléfonos IP a la LAN Conectar un adaptador de CA a un teléfono IP Los TE-IPs y algunas extensiones SIP cumplen con el estándar Alimentación a través del cable Ethernet (PoE) IEEE 802.3af. Si la PoE está disponible en su red, estos teléfonos IP podrán recibir la alimentación necesaria desde la red a través del cable de red. - Página 14 2.4.2 Conectar teléfonos IP a la LAN Primeros pasos...
-
Página 15: Antes De Programar
Sección 3 Antes de programar Primeros pasos... -
Página 16: Iniciar La Central
3.1 Iniciar la central 3.1 Iniciar la central ADVERTENCIA Asegúrese de que la toma de CA esté correctamente derivada a masa y, a continuación, conecte correctamente el conector de CA de 3 patillas incluyendo la patilla derivada a masa. CUIDADO •... - Página 17 3.1 Iniciar la central Conecte el cable de alimentación de CA en la central y pase el cable a través del clip del gancho de la forma indicada. Presione el clip del gancho en la dirección de la flecha hasta que haga clic. Nota Por razones de seguridad, no tire del cable de alimentación de CA ni lo apriete.
-
Página 18: Conectar El Pc
3.2 Conectar el PC 3.2 Conectar el PC La Consola de mantenimiento se utiliza como una herramienta de programación del sistema general para la central. La Configuración rápida de la Consola de mantenimiento permite configurar fácilmente la central para aplicar ajustes básicos como por ejemplo la hora y la fecha. Para programar la central, conéctela al PC mediante el puerto MNT o el puerto RS-232C. - Página 19 3.2 Conectar el PC Aviso Al conectar un PC a la central mediante el puerto MNT, deberá asignar una dirección IP fija al PC. Para obtener información acerca de las direcciones IP fijas, póngase en contacto con su administrador de red. Primeros pasos...
-
Página 20: Instalar La Consola De Mantenimiento
3.3 Instalar la Consola de mantenimiento 3.3 Instalar la Consola de mantenimiento Para los requisitos del sistema del PC (por ejemplo, el sistema operativo, las especificaciones del hardware), consulte "4.3.1 Instalar e iniciar la Consola de mantenimiento" en el Manual de instalación. Nota •...
