MANUAL DEL PROPIETARIO

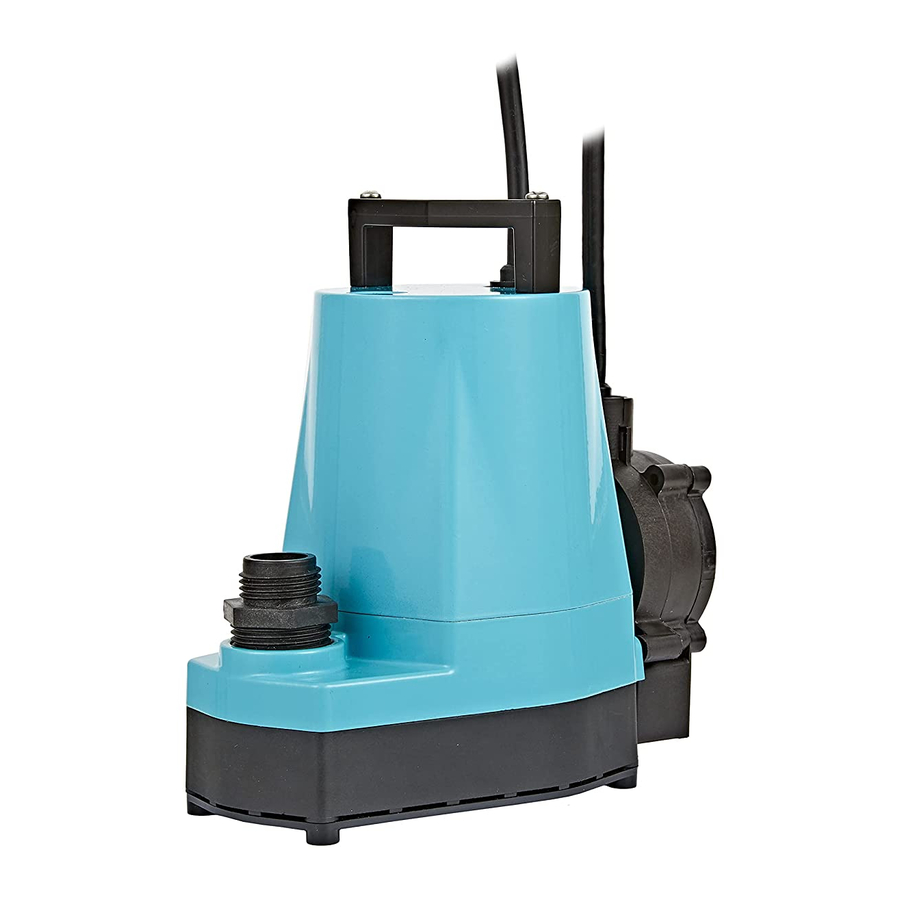

Bombas sumergibles Serie-5
Esta bomba multiusos sumergible esta diseñada para aplicaciones de transferen-
cia de agua limpia y extracción domestica de agua.
Esta serie de bombas está disponible en modelos manuales y automáticos. La
bomba manual se puede convertir para operar en modo automático instalando
un control de nivel de líquido separado. El motor de la bomba está equipado con
un protector térmico de reinicio automático y puede reiniciarse de manera ines-
perada. La activación del protector térmico es una indicación de sobrecarga o
sobrecalentamiento del motor.
El usuario puede hacer válida la garantía directamente con el representante
donde fue adquirido el producto. En su defecto, para compras en México, puede
contactar al importador Motores Franklin S.A. de C.V, mientras que para compras en Colombia, puede con-
tactar al importador Franklin Electric Colombia S.A.S. y para compras en Perú, puede contactar al importa-
dor Franklin Electric Perú S.A.C. En cualquier caso, deberá presentar el producto acompañado de la factura
de compra o la presente póliza de garantía.
Especificaciones
Voltaje
Hz
115
127
60
230
Caudales
0.3 m (1 pie)
0.9 m (3 pies)
5678 / 1500
HP
1/6
Litros/Galones por hora en alturas
1.5 m (5 pies)
5542 / 1464
5281 / 1395
PSI
Vatios
11.4
220
3 m (10 pies)
4508 / 1191
Amperios
Amperios del disyuntor
2.0
1.0
6 m (20 pies)
1999 / 528
ES
Español
15
10
Apagado
m (pies)
8 (26.3)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Little Giant 5 Serie

  • Página 1 MANUAL DEL PROPIETARIO Español Bombas sumergibles Serie-5 Esta bomba multiusos sumergible esta diseñada para aplicaciones de transferen- cia de agua limpia y extracción domestica de agua. Esta serie de bombas está disponible en modelos manuales y automáticos. La bomba manual se puede convertir para operar en modo automático instalando un control de nivel de líquido separado.
  • Página 2: Instrucciones Sobre Seguridad

    El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las reco- mendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños insatisfactorios o fallas del equipo.
  • Página 3: Instalación Física

    INSTALACIÓN Instalación física Riesgo de lesiones corporales, descargas eléctricas o daños al equipo. • Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni aquellos que carez- can de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no podrán usar el equipo ni jugar con la unidad o en las cercanías inmediatas.
  • Página 4: Conexiones Eléctricas

    4. Para agua con un alto contenido de minerales (agua dura) o metales, use una bomba con un ánodo de sacrificio adjunto para evitar la "corrosión galvánica". • Comuníquese con su distribuidor local para el modelo Little Giant SA-1. Conexiones eléctricas Protección Térmica...
  • Página 5: Operación

    OPERACIÓN Pruebas de funcionamiento de la bomba manual OPERACIÓN Riesgo de daños a bomba u otros equipos. • Siempre revise el cable de alimentación y el receptáculo eléctrico en busca de daños o corrosión antes de cada uso. No se puede reemplazar el cable de alimentación de estas unidades. Si está dañado, reemplace la bomba. •...
  • Página 6: Prueba Del Interruptor De Diafragma

    MANTENIMIENTO Servicio periódico Prueba del interruptor de diafragma Esta succión hace que el diafragma del interruptor se absorba hacia dentro, de modo que se active el interruptor ubicado en el interior de la carcasa. Cuando se libera la jeringa, el diafragma vuelve a su posición original desactivando el interruptor ubicado en el interior de la carcasa.
  • Página 7: Solución De Problemas

    MANTENIMIENTO Solución de problemas 8. Luego de la limpieza, asegúrese de que el impulsor gire libremente. 9. Reemplace el anillo de sellado en la voluta y asegure la voluta a la carcasa del motor con tornillos. 10. Reemplace la pantalla en la voluta. Solución de problemas Problema Causas probables...
  • Página 8 Para la ayuda técnica, por favor póngase en contacto: Importador en Perú: Importador en México: Importador en Colombia: Motores Franklin S.A. de C.V. Franklin Electric Perú S.A.C. Franklin Electric Colombia S.A.S. Monterrey, N.L. 64560 Lurín-Lima, Perú Cota-Cundinamarca Tel. +51 (1) 743 8838 Tel: (81) 8000 1000 Tel: +57 (1) 823 7630 Form 10000005495 Rev.

Este manual también es adecuado para:

5-msp505721
