4. Si está instalando una tarjeta PCI, extraiga la cubierta de la ranura metálica adecuada. Si está
sustituyendo una tarjeta PCI antigua, sujete la tarjeta que se está utilizando actualmente y tire
suavemente de ella hacia fuera de la ranura.
Notas:
a. La tarjeta PCI cabe justamente en la ranura de la tarjeta. Si es necesario, mueva hacia un lado y otro
por igual la tarjeta hasta que se haya extraído de la ranura de tarjeta.
b. Si la tarjeta PCI está sujeta mediante un mecanismo de cierre de sujeción, presiónelo
se muestra para liberarlo. Sujete la tarjeta PCI y, a continuación, sáquela con cuidado de la ranura.

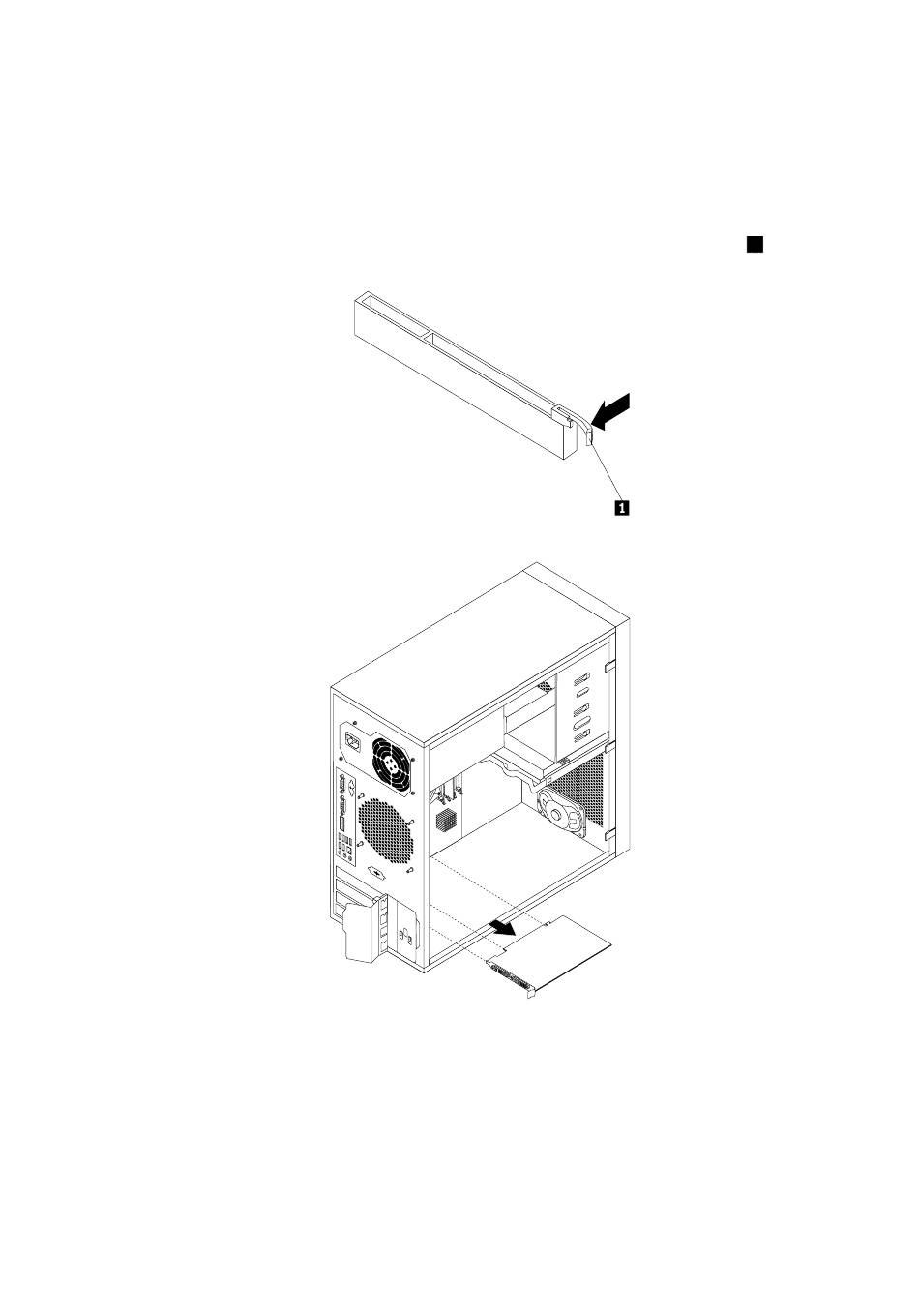

Figura 11. Extracción de una tarjeta PCI
5. Extraiga la nueva tarjeta PCI de su bolsa antiestática.
6. Instale la nueva tarjeta PCI en la ranura adecuada de la placa del sistema. Consulte la sección
"Ubicación de las piezas en la placa del sistema" en la página 11.
Nota: Si va a instalar una tarjeta PCI Express x16, asegúrese de que los clips de sujeción de la ranura
de memoria están cerrados antes de instalar la tarjeta PCI Express x16.
22
Guía del usuario de ThinkServer
All manuals and user guides at all-guides.com
1 tal y como
