Extracción e instalación de componentes
NOTA:
Las imágenes en este documento pueden ser diferentes de la computadora en función de la configuración que haya solicitado.
Herramientas recomendadas
Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas:
● Destornilladores Philips n.° 1 y n.° 2
Lista de tornillos
NOTA:
Cuando quite los tornillos de un componente, se recomienda que anote el tipo y la cantidad de tornillos, y que los coloque en
una caja de almacenamiento de tornillos. Esto sirve para garantizar que se restaure el tipo y el número de tornillos correcto cuando se
reemplace el componente.
NOTA:
Algunas computadoras tienen superficies magnéticas. Asegúrese de que los tornillos no se queden pegados a esa superficie
cuando reemplace un componente.
NOTA:
El color de los tornillos puede variar según la configuración solicitada.

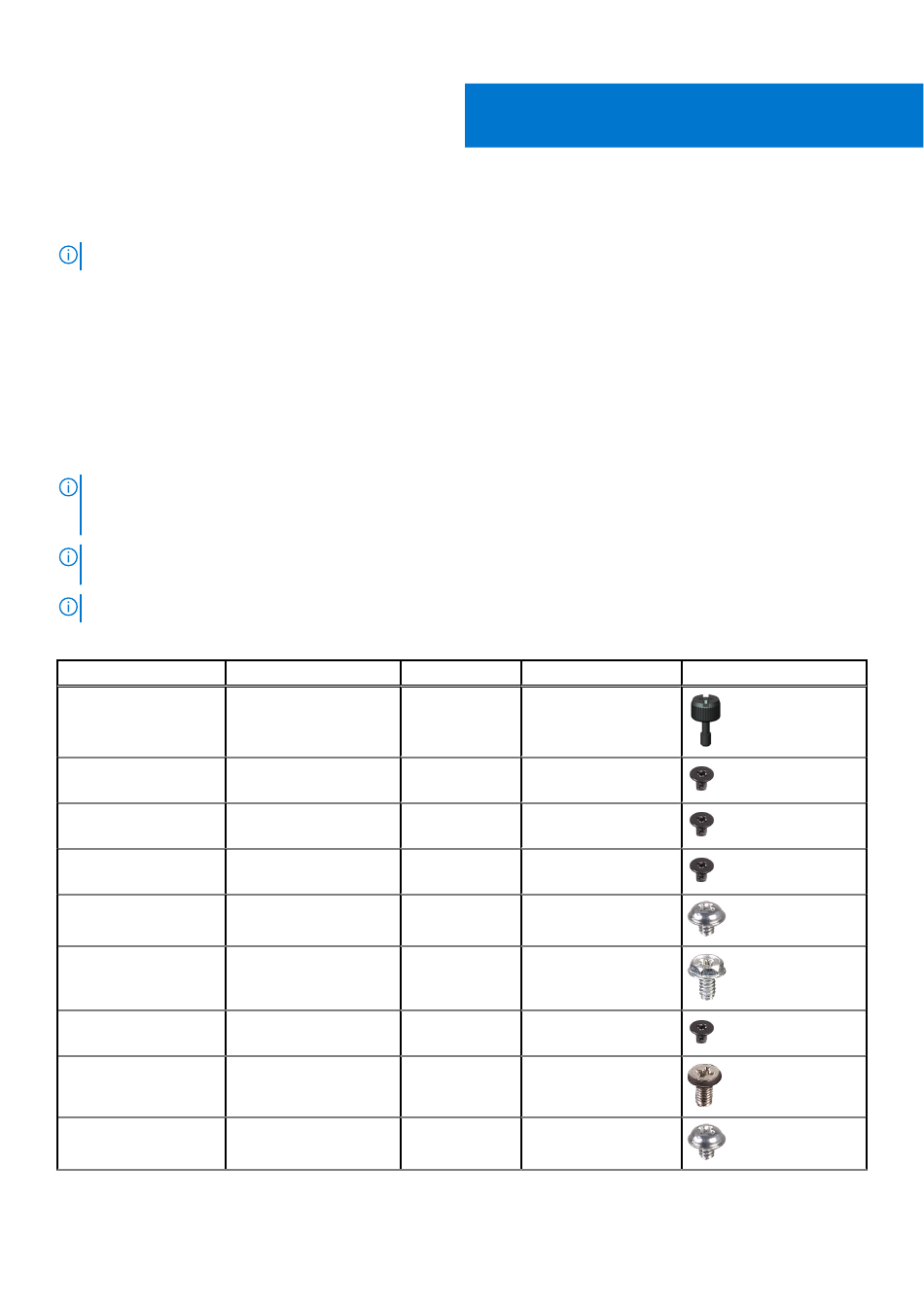

Tabla 1. Lista de tornillos
Componente
Fijado al
Cubierta lateral izquierda
Chasis
Unidad de estado sólido
Tarjeta madre
2230
Unidad de estado sólido
Tarjeta madre
2280
Tarjeta inalámbrica
Tarjeta madre
Unidad de disco duro de
Chasis
3,5 pulgadas
Unidad de fuente de
Chasis
alimentación
Unidades ópticas
Chasis
(opcionales)
Indicador luminoso del
Chasis
lector de tarjetas de
medios
Soporte de I/O frontal
Chasis
10
Extracción e instalación de componentes
Tipo de tornillo
Cantidad
#6-32
2
M2x3.5
1
M2x3.5
1
M2x4
1
6-32, cabezal
4
plano
Cabezal hexagonal
3
n.º 6-32
M2x2
2
M3x5
2
6-32, cabezal
2
plano
2
Imagen del tornillo
