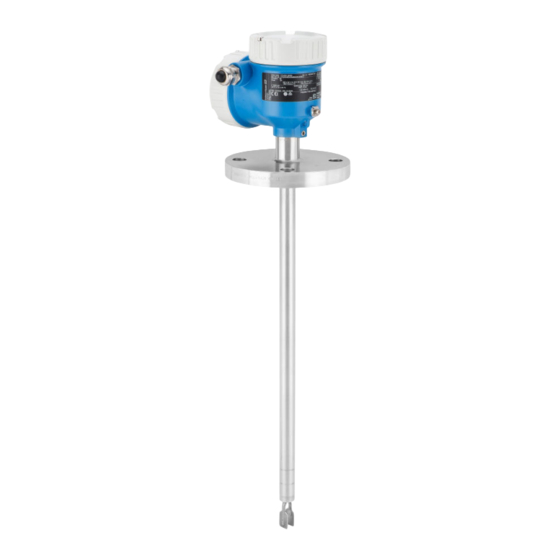

Endress+Hauser Liquiphant FTL51B Manual De Instrucciones
Ocultar thumbs
Ver también para Liquiphant FTL51B:
- Manual de instrucciones (68 páginas) ,
- Información técnica (56 páginas) ,
- Manual de instrucciones abreviado (44 páginas)
Tabla de contenido
Manuales relacionados para Endress+Hauser Liquiphant FTL51B
Resumen de contenidos para Endress+Hauser Liquiphant FTL51B
- Página 1 Products Solutions Services BA01894F/23/ES/04.22-00 71570095 2022-02-18 Válido a partir de 01.01.zz (Firmware del equipo) Manual de instrucciones Liquiphant FTL51B Horquilla vibrante Interruptor de nivel puntual para líquidos...
- Página 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Liquiphant FTL51B Índice de contenidos Índice de contenidos Sobre este documento ....5 Conexión eléctrica ....17 Finalidad de este documento . - Página 4 Índice de contenidos Liquiphant FTL51B Establecimiento de una conexión mediante la Datos técnicos ....56 aplicación SmartBlue ....42 14.1 Entrada .
-
Página 5: Sobre Este Documento
Liquiphant FTL51B Sobre este documento Sobre este documento Finalidad de este documento El presente Manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, la recepción de material y su almacenamiento, hasta el montaje, la conexión, la configuración... -
Página 6: Símbolos En Gráficos
La marca denominativa Bluetooth® y sus logotipos son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso por parte de Endress+Hauser de esta marca está sometido a un acuerdo de licencias. El resto de marcas y nombres comerciales son los de sus respectivos propietarios. -
Página 7: Uso Incorrecto
No está permitido someter el equipo a modificaciones no autorizadas. Estas pueden implicar riesgos imprevisibles. ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparaciones Para asegurar el funcionamiento seguro y fiable del equipo: ‣... -
Página 8: Seguridad Funcional Sil (Opcional)
Cumple las normas de seguridad generales y los requisitos legales pertinentes. Cumple también con las directivas de la UE enumeradas en la Declaración CE de conformidad específica del instrumento. Endress+Hauser lo confirma dotando el equipo con la marca Seguridad funcional SIL (opcional) Se debe cumplir estrictamente el manual de seguridad funcional de los equipos que se usen en aplicaciones de seguridad funcional. -
Página 9: Diseño Del Producto
Liquiphant FTL51B Recepción de material e identificación del producto Diseño del producto A0046337 1 Diseño del producto Caja con módulo del sistema electrónico y cubierta; módulo Bluetooth o módulo LED opcionales Espaciador por temperatura, aislador estanco a la presión (segunda línea de defensa), opcional Conexión a proceso con brida (opcional) -
Página 10: Identificación Del Producto
• Introduzca el número de serie de la placa de identificación en la Operations App de Endress+Hauser o utilice la Operations App de Endress+Hauser para escanear el código QR que se encuentra en la placa de identificación 4.2.1 Placa de identificación... -
Página 11: Montaje
Liquiphant FTL51B Montaje A0034846 2 Manejo del equipo durante el transporte Montaje ADVERTENCIA Clasificación de pérdida de protección si se abre el equipo en un ambiente húmedo. ‣ Abra únicamente el equipo en un ambiente seco. Instrucciones de montaje •... -
Página 12: Tenga En Cuenta La Viscosidad
Montaje Liquiphant FTL51B Agua +23 °C (+73 °F) Distancia mínima entre la punta de la horquilla y la pared del depósito o de la tubería: 10 mm (0,39 in) A0037915 4 Puntos de conmutación típicos. Unidad de medida mm (in) Instalación desde arriba... -
Página 13: Evite Las Adherencias
Liquiphant FTL51B Montaje > 40 (1.57) A0037348 6 Ejemplo de instalación para un líquido altamente viscoso. Unidad de medida mm (in) 5.1.3 Evite las adherencias • Use tubuladuras de la instalación cortas para asegurarse de que la horquilla vibrante se introduce libremente en el depósito... -
Página 14: Sujete El Dispositivo
Montaje Liquiphant FTL51B A0033236 8 Tenga en cuenta el espacio expedito 5.1.5 Sujete el dispositivo Sujete el dispositivo en caso de carga dinámica severa. Capacidad máxima de carga lateral de las extensiones de tuberías y sensores: 75 Nm (55 lbf ft). -
Página 15: Montaje Del Equipo
Liquiphant FTL51B Montaje A0039230 10 Casquillo para soldar con orificio de escape Montaje del equipo 5.2.1 Herramienta requerida • Llave fija para tuercas para la instalación del sensor • Llave Allen para tornillo de bloqueo de la caja 5.2.2 Instalación... -
Página 16: Casquillos Deslizantes
Montaje Liquiphant FTL51B A0034851 12 Instalación en tuberías (tenga en cuenta la posición de la horquilla y las marcas) Enroscar el equipo • Gire solamente por la parte hexagonal del perno, 15 … 30 Nm (11 … 22 lbf ft) •... -
Página 17: Comprobación Tras El Montaje
Liquiphant FTL51B Conexión eléctrica Comprobación tras el montaje ¿El equipo presenta algún daño? (inspección visual) ¿El equipo de medición cumple las especificaciones del punto de medición? Por ejemplo: • Temperatura de proceso • Presión de proceso • Temperatura ambiente •... -
Página 18: Conexión Del Equipo
Conexión eléctrica Liquiphant FTL51B Si se utiliza el equipo en zonas con peligro de explosión, siempre debe incluirse en la conexión equipotencial del sistema, independientemente del voltaje de funcionamiento. La caja de plástico se encuentra disponible con o sin una conexión de tierra de protección externa (PE). -
Página 19: Terminales
Liquiphant FTL51B Conexión eléctrica Terminales Terminales para secciones de hasta 2,5 mm (14 AWG). Utilice terminales de empalme para los hilos conductores. Protección contra sobretensiones Categoría II de sobretensiones Asignación de terminales Conecta siempre una carga externa. El módulo de la electrónica tiene integrada la protección contra cortocircuito. -
Página 20: Cc-Pnp A 3 Hilos (Módulo De La Electrónica Fel62)
Conexión eléctrica Liquiphant FTL51B Herramienta de selección para relés 207 230 253 A0042052 18 Potencia de retención/potencia nominal mínima recomendada para la carga Potencia de retención/potencia nominal en [VA] Tensión de funcionamiento en [V] Modo CA • Tensión de funcionamiento: 24 V, 50 Hz/60 Hz •... -
Página 21: Corriente Residual
Liquiphant FTL51B Conexión eléctrica Consumo de potencia P ≤ 0,5 W Consumo de corriente I ≤ 10 mA (sin carga) El LED rojo parpadea en el caso de una sobrecarga o cortocircuito. Comprueba si hay una sobrecarga o un cortocircuito cada 5 s. - Página 22 Conexión eléctrica Liquiphant FTL51B Asignación de terminales U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061 19 CC-PNP a 3 hilos, módulo de la electrónica FEL62 Cableado de conexión con terminales Cableado de conexión con conector M12 en la caja según la norma EN61131-2...
-
Página 23: Conexión Universal De Corriente Con Salida De Relé (Módulo De La Electrónica Fel64)
Liquiphant FTL51B Conexión eléctrica 6.3.3 Conexión universal de corriente con salida de relé (módulo de la electrónica FEL64) • Conmuta las cargas mediante 2 contactos de conmutación sin potencial • 2 contactos de conmutación con aislamiento galvánico (DPDT), ambos contactos de conmutación conmutan de forma simultánea... - Página 24 Conexión eléctrica Liquiphant FTL51B Asignación de terminales >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062 21 Conexión universal de corriente con salida de relé, módulo de la electrónica FEL64 Cuando está puenteada, la salida de relé trabaja con lógica NPN Carga conectable Comportamiento de la salida de conmutación y señalización...
-
Página 25: Conexión Cc, Salida De Relé (Módulo Del Sistema Electrónico Fel64 Dc)
Liquiphant FTL51B Conexión eléctrica 6.3.4 Conexión CC, salida de relé (módulo del sistema electrónico FEL64 DC) • Conmuta las cargas mediante 2 contactos de conmutación sin potencial • 2 contactos de conmutación con aislamiento galvánico (DPDT), ambos contactos de conmutación conmutan de forma simultánea •... - Página 26 Conexión eléctrica Liquiphant FTL51B Asignación de terminales >0,7 >0,5 U = 9...20 V DC 0.5 A L- PE A0037685 23 Conexión CC con salida de relé, módulo del sistema electrónico FEL64 DC Cuando está puenteada, la salida de relé trabaja con lógica NPN Carga conectable Comportamiento de la salida de conmutación y señalización...
-
Página 27: Salida Pfm (Módulo De La Electrónica Fel67)
Liquiphant FTL51B Conexión eléctrica 6.3.5 Salida PFM (módulo de la electrónica FEL67) • Para conectar las unidades de conmutación Nivotester FTL325P y FTL375P de Endress +Hauser • Transmisión de señal PFM; modulación de pulsos de corriente, solapados en la alimentación a lo largo del cableado a dos hilos •... - Página 28 Conexión eléctrica Liquiphant FTL51B Asignación de terminales – >0,7 >0,5 L+ L- PE A0036065 25 Salida PFM, módulo de la electrónica FEL67 Cableado de conexión con terminales Cableado de conexión con conector M12 en la caja según la norma EN61131-2...
- Página 29 FEL68) • Para conectar a amplificadores de aislamiento conforme a NAMUR (IEC 60947-5-6), p. ej., Nivotester FTL325N de Endress+Hauser • Para conectar a amplificadores de aislamiento de terceros proveedores según NAMUR (IEC 60947-5-6) se debe garantizar una alimentación permanente para el módulo del sistema electrónico FEL68.
-
Página 30: Namur A 2 Hilos > 2,2 Ma/ 1,0 Ma (Módulo Del Sistema Electrónico Fel68)
Conexión eléctrica Liquiphant FTL51B Conexión de la interfaz de comunicación de datos NAMUR IEC 60947-5-6 Comportamiento de la señal de salida • Estado OK: corriente de salida 2,2 … 3,8 mA • Modo demanda: corriente de salida 0,4 … 1,0 mA •... -
Página 31: Módulo Led Vu120 (Opcional)
Liquiphant FTL51B Conexión eléctrica Comportamiento de la salida de conmutación y señalización 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694 28 Comportamiento de la salida de conmutación y señalización, módulo de la electrónica FEL68 MAX Microinterruptor DIP para ajustar modo de seguridad MÁX MIN Microinterruptor DIP para ajustar modo de seguridad MÍN... - Página 32 Conexión eléctrica Liquiphant FTL51B • Herramientas necesarias: crimpadora, destornillador de hoja plana • Use los terminales de empalme suministrados para los extremos de los cables 1 → 2 → 3 → + – + – A0045097 A0045110 A0045111 4 →...
-
Página 33: Módulo Bluetooth Vu121 (Opcional)
Liquiphant FTL51B Conexión eléctrica 6.3.8 Módulo Bluetooth VU121 (opcional) A0039257 30 Módulo Bluetooth VU121 • El módulo Bluetooth se puede conectar a través de la interfaz COM a los siguientes módulos del sistema electrónico: FEL61, FEL62, FEL64, FEL64 DC, FEL67, FEL68 (NAMUR a 2 hilos). -
Página 34: Conexión De Los Cables
Conexión eléctrica Liquiphant FTL51B Conexión del módulo Bluetooth En el caso de los equipos destinados al uso en áreas de peligro con un tipo de protección determinado, la cubierta está sellada con un tornillo de fijación. Para obtener más detalles, véase la sección "Cubierta con tornillo de fijación". -
Página 35: Verificación Tras La Conexión
Liquiphant FTL51B Conexión eléctrica 24/25 mm 8.0 Nm A0018023 31 Ejemplo de acoplamiento con entrada de cable, módulo del sistema electrónico con terminales Acoplamiento M20 (con entrada de cable), ejemplo Sección transversal del conductor máx. 2,5 mm (AWG14), borne de tierra en el interior de la caja + terminales en el sistema electrónico... -
Página 36: Opciones De Configuración
Opciones de configuración Liquiphant FTL51B Opciones de configuración Visión general de las opciones de configuración 7.1.1 Esquema de configuración • Operación con botón y microinterruptores DIP en el módulo de la electrónica • Visualización con módulo Bluetooth opcional y aplicación SmartBlue vía tecnología inalámbrica Bluetooth®... -
Página 37: Módulo Led Vu120 (Opcional)
Liquiphant FTL51B Puesta en marcha Módulo Bluetooth VU121 (opcional) Funciones • Conexión vía interfaz COM: Módulo Bluetooth para diagnóstico del equipo mediante la aplicación de smartphone o de tableta • Muestra el estado de la batería mediante la aplicación al utilizarlo con el módulo de la electrónica FEL68 (NAMUR) -
Página 38: Prueba De Funcionamiento Mediante La Tecla Situada En El Módulo Del Sistema Electrónico
Puesta en marcha Liquiphant FTL51B Prueba de funcionamiento mediante la tecla situada en el módulo del sistema electrónico • La prueba de funcionamiento se debe llevar a cabo en el estado OK: seguridad MÁX y sensor libre o seguridad MÍN y sensor cubierto. -
Página 39: Fel61 Comportamiento De La Conmutación Y Señalización
Liquiphant FTL51B Puesta en marcha 8.2.1 FEL61 comportamiento de la conmutación y señalización <3.8 mA ΔU >1 s <3.8 mA <3.8 mA <3.8 mA A0039210 35 FEL61 comportamiento de la conmutación y señalización Una vez presionado el botón de prueba, la carga se desconecta durante al menos 10 s (I < 3,8 mA) aunque el botón se presione durante <... -
Página 40: Fel64, Fel64Dc Comportamiento De La Conmutación Y Señalización
Puesta en marcha Liquiphant FTL51B 8.2.3 FEL64, FEL64DC comportamiento de la conmutación y señalización 3 4 5 6 7 8 3 4 5 6 7 8 >1 s 3 4 5 6 7 8 3 4 5 6 7 8... -
Página 41: Fel68 Comportamiento De La Conmutación Y Señalización
Liquiphant FTL51B Puesta en marcha 50 Hz 150 Hz >1 s 150 Hz 150 Hz 150 Hz A0039214 39 Comportamiento de conmutación y señales de FEL67 en modo MIN Una vez presionado el botón de prueba, la frecuencia de salida se desconecta (150 Hz) durante al menos 10 s aunque el botón se presione durante <... -
Página 42: Encendido Del Equipo
Puesta en marcha Liquiphant FTL51B La prueba funcional con el imán de test actúa de la misma manera que la prueba funcional que usa el botón de pruebas del módulo del sistema electrónico. A0033419 41 Prueba funcional con imán de test... -
Página 43: Establecimiento De Una Conexión Mediante La Aplicación Smartblue
Liquiphant FTL51B Puesta en marcha _____________ _________ ____________ XXX-XXXXXX A0039040 8.5.3 Establecimiento de una conexión mediante la aplicación SmartBlue 1. Escanee el código QR o escriba "SmartBlue" en el campo de búsqueda. A0039186 42 Enlace de descarga 2. Inicie SmartBlue. -
Página 44: Configuración
Configuración Liquiphant FTL51B Configuración Menú de diagnóstico Se pueden leer datos del equipo mediante el módulo opcional Bluetooth y la aplicación asociada Endress+Hauser SmartBlue. 9.1.1 Menú "Diagnóstico" Ajustes e información referente al diagnóstico, así como ayuda para la localización y resolución de fallos... -
Página 45: Menú "Sistema
Liquiphant FTL51B Configuración ‣ Modo de operación MIN/MAX setting Density setting Switching delay uncovered to covered Switching delay covered to uncovered ‣ Output Estado de salida 9.1.3 Menú "Sistema" Ajustes del sistema relativos a la gestión del equipo, a la administración de usuarios o a la... -
Página 46: Verificación Heartbeat
Configuración Liquiphant FTL51B Time stamp of last proof test Date of proof test Frequency at delivery status Current frequency Upper alarm frequency Upper warning frequency Lower alarm frequency Battery status Temperatura de la electrónica Mín. temperatura de electrónica Máx. temperatura de electrónica Verificación Heartbeat... -
Página 47: Diagnóstico Y Localización Y
Liquiphant FTL51B Diagnóstico y localización y resolución de fallos necesario llevar a cabo con una regularidad adecuada para las aplicaciones siguientes: SIL (IEC 61508/), WHG (Ley federal del agua de Alemania): • El asistente puede utilizarse mediante la aplicación SmartBlue. -
Página 48: Historial Del Firmware
Mantenimiento Liquiphant FTL51B El equipo está visible en la lista actualizada pero no se puede acceder al mismo mediante SmartBlue • Causa posible en dispositivo terminal Android Localización y resolución de fallos: • Compruebe si la función de ubicación está habilitada para la aplicación •... -
Página 49: Reparación
Únicamente se pueden usar piezas idénticas como piezas de recambio. ‣ Realice las reparaciones conforme a las instrucciones. ‣ Solo el personal de servicio técnico de Endress+Hauser está autorizado para modificar un equipo certificado y convertirlo en otro igualmente certificado. ‣ Todas las reparaciones y modificaciones deben documentarse. -
Página 50: Eliminación De Residuos
Eliminación de baterías • El usuario final está obligado por ley a devolver las baterías usadas • El usuario final puede devolver a Endress+Hauser de modo gratuito las baterías viejas o los componentes electrónicos que contienen estas baterías De acuerdo con la ley alemana que regula el uso de baterías (BattG §28 párr. 1 núm. 3), este símbolo se usa para denotar componentes electrónicos que no han de desecharse... -
Página 51: Cubierta De Protección Para La Caja De Compartimento Único, Aluminio O 316L
Liquiphant FTL51B Accesorios 228.9 (9.01) 136.4 (5.37) 92.5 (3.64) 81 (3.19) 103 (4.06) A0039231 44 Tapa de protección ambiental para caja con compartimento doble, aluminio. Unidad de medida mm (in) 13.4 Cubierta de protección para la caja de compartimento único, aluminio o 316L... -
Página 52: Módulo Bluetooth Vu121 (Opcional)
Accesorios Liquiphant FTL51B ³ (1.57) A0023713 46 Conector M12 IP69. Unidad de medida mm (in) Conector M12 IP67 • Acodado 90 ° • Cable de PVC de 5 m (16 ft) (gris) • Tuerca ranurada de Cu Sn/Ni • Cuerpo: PUR (negro) •... -
Página 53: Módulo Led Vu120 (Opcional)
Liquiphant FTL51B Accesorios Información y documentación más detallada disponible a través de: • Configurador de producto en el sitio web de Endress+Hauser www.endress.com • Centro de ventas de Endress+Hauser www.addresses.endress.com Cuando se utiliza o se reutiliza el módulo Bluetooth se necesita una tapa alta (tapa de plástico transparente o de aluminio con visor). -
Página 54: Casquillos Deslizantes Para Alta Presión
• Código de producto: 52011891, homologación: con certificado de inspección EN 10204 - 3.1 sobre materiales Información y documentación más detallada disponible a través de: • Configurador de producto en el sitio web de Endress+Hauser www.endress.com • Centro de ventas de Endress+Hauser www.addresses.endress.com... - Página 55 • Homologación: con certificado de inspección EN 10204 - 3.1 sobre materiales • Número de pedido: 71118695 Más información y documentación detallada disponible en: • Configurador de producto en el sitio web de Endress+Hauser www.endress.com • Centro de ventas de Endress+Hauser www.addresses.endress.com...
-
Página 56: Datos Técnicos
Datos técnicos Liquiphant FTL51B Datos técnicos 14.1 Entrada 14.1.1 Variable medida Nivel (nivel de punto), seguridad MÁX o MÍN 14.1.2 Rango de medición Depende de la ubicación de instalación y de la extensión de tubería pedida Longitud máxima de un sensor 6 m (20 ft) 14.2... -
Página 57: Señal De Salida
Véanse las instrucciones de seguridad (XA): Todos los datos relativos a la protección contra explosiones se proporcionan en una documentación Ex separada y se encuentran disponibles en el Área de descargas de la página web Endress+Hauser. La documentación Ex se suministra por norma con todos los dispositivos Ex. -
Página 58: Temperatura De Almacenamiento
Datos técnicos Liquiphant FTL51B [°F] [°C] +120 +150 [°C] +194 +248 +302 [°F] A0045128 52 Temperatura ambiente admisible T en la caja en función de la temperatura de proceso T en el depósito: Equipo sin módulo LED; a una temperatura de proceso y FEL64 T > 90 °C, corriente de carga máx. -
Página 59: Altitud De Funcionamiento
Liquiphant FTL51B Datos técnicos 14.3.4 Altitud de funcionamiento Según IEC 61010-1 Ed.3: • Hasta 2 000 m (6 600 ft) sobre el nivel del mar • Puede ampliarse a 3 000 m (9 800 ft) sobre el nivel del mar si se utiliza protección contra sobretensiones 14.3.5... -
Página 60: Proceso
En cada caso se aplica el valor más bajo de las curvas de corrección por derivas del dispositivo y la brida seleccionada. Equipos con certificado CRN: 90 bar (1 305 psi) máximo para equipos con tubería de extensión. Información en la página web de Endress+Hauser: www.endress.com →... -
Página 61: Límite De Sobrepresión
Liquiphant FTL51B Datos técnicos Rango de presión de proceso de los sensores [psi] [bar] 1450 +150 [°C] +302 [°F] A0038268 Presión nominal admisible si se ha seleccionado la opción "100 bar (1 450 psi)". Para excepciones, véase la sección "Conexiones a proceso". Homologación canadiense CRN: la presión de proceso máxima admisible está... -
Página 62: Estanqueidad Al Vacío
En plantas de evaporación al vacío, seleccione el ajuste de densidad de 0,4 g/cm 14.4.8 Contenido en sólidos ⌀ ≤ 5 mm (0,2 in) 14.5 Datos técnicos adicionales Información técnica TI01403F. Información técnica actual: Sitio web de Endress+Hauser: www.endress.com → Downloads. Endress+Hauser... -
Página 63: Índice Alfabético
Liquiphant FTL51B Índice alfabético Índice alfabético Acceso mediante tecnología inalámbrica Bluetooth® . . 36 Datos técnicos Entorno ....... . 57 Declaración de conformidad . - Página 64 *71570095* 71570095 www.addresses.endress.com...
