Používateľská
príručka / Inštalačná
príručka

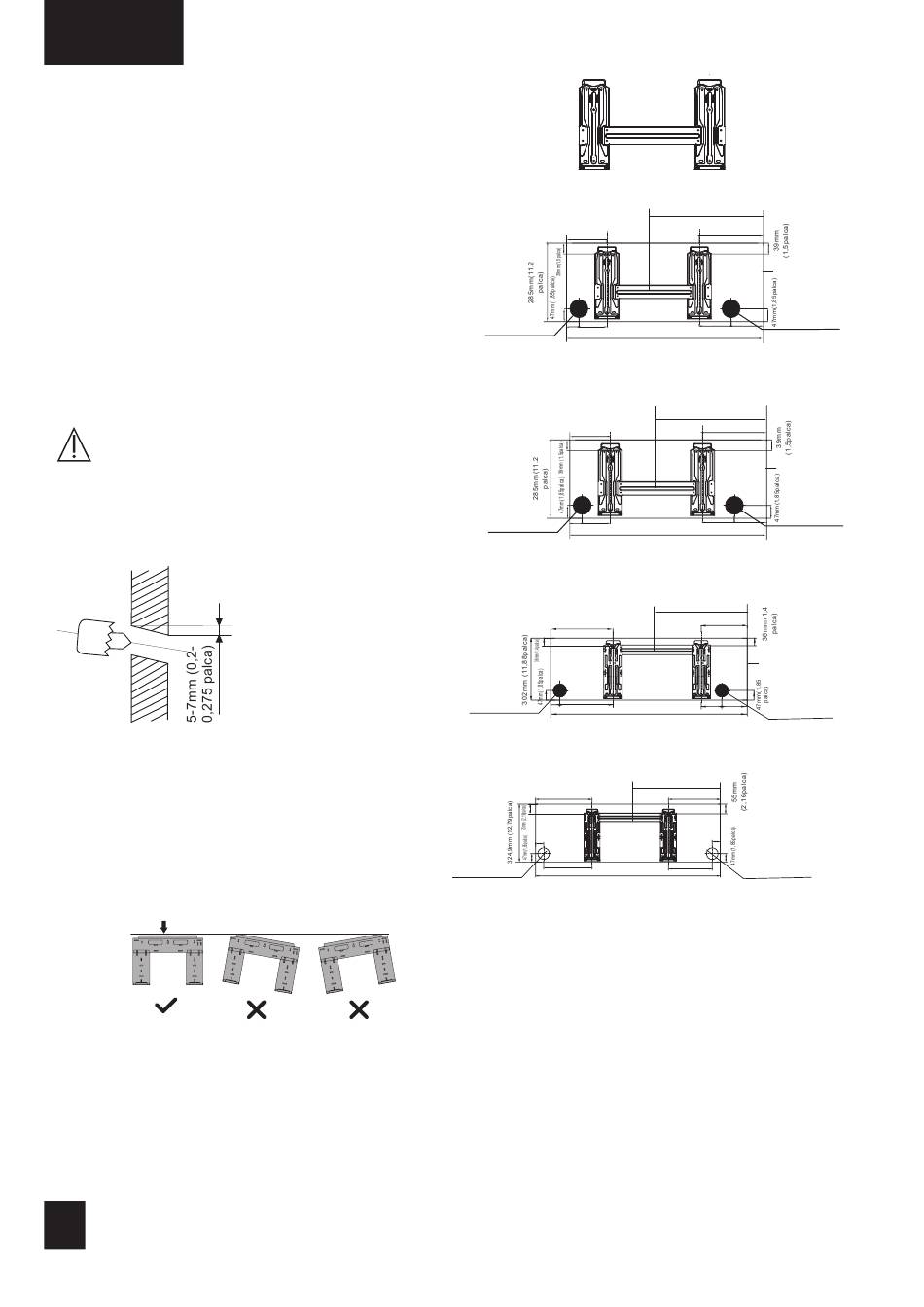

Krok 3: Vyvŕtajte otvor na stenu pre spojovacie
potrubie
1. Určte umiestnenie otvoru v stene na základe
polohy montážnej dosky. Pozri Rozmery
Montážnych Dosiek.
2. Použitím 65 mm (2,5 palca) alebo 90 mm (3,54
palca) (záleží na modeloch) vŕtačky, vyvŕtajte
dieru do steny. Dbajte na to, aby bol otvor
vyvŕtaný v miernom uhle smerom nadol, takže
vonkajší koniec otvoru je približne o 5 mm až
7 mm (0,2-0,275 palca). menší ako vnútorný
koniec. Tým sa zabezpečí správny odtok vody.
3. Do otvoru vložte manžetu ochrannej steny.
Chráni to okraje otvoru a pomôže to utesniť ho
po dokončení procesu inštalácie.
UPOZORNENIE
Pri vŕtaní otvoru do steny nezabudnite vyhnúť
sa drôtom, vodovodným rúram a iným citlivým
komponentom.
Stena
Vnútro
ROZMERY MONTÁŽNEJ DOSKY
Rôzne modely majú rôzne montážne dosky.
Tvar montážnej dosky sa môže pre rôzne
požiadavky na prispôsobenie mierne líšiť.
Inštalačné rozmery sú však rovnaké pre rovnakú
veľkosť vnútornej jednotky.
Pozri napríklad typ A a typ B:
Správna orientácia montážnej dosky
23
Vonkajšok
Typ B
148mm (5,8
palca)
Ľavý otvor zadnej
steny 65 mm (2,5
palca)
45mm (1,7 pal c a)
103mm (4,1pal c a)
Model A
230mm (9,1
palca)
Ľavý otvor
zadnej steny 65
mm (2,5 palca)
45mm (1,7 pal c a)
185mm (7,3 pal c a)
805mm(31,7 palca)
Model B
285mm(11.2 palca)
Ľavý otvor
zadnej steny 65
mm (2,5 palca)
45mm (1,7 pal c a)
240mm (9,5palca)
958,3mm (37,7 palca)
Model C
264mm
(10,4palca)
Ľavý otvor
zadnej steny 65
mm (2,5 palca)
219mm (8,6palca)
1037,6mm (40,85palca)
Model D
POZNÁMKA: Ak je spojovacia rúrka na strane
plynu Φ15,88mm (5/8 palca) alebo viac, otvor na
stene by mal byť 90 mm (3,54 palca).
402mm (15,8 palca)
237mm (9,3 palca)
Obrys vnútornej jednotky
Pravý otvor
pre zadnú
stenu 65 mm
130mm(5,1 palca)
107mm(4,2 palca)
715mm (28palca)
411mm (16,2 palca)
246mm(9,7 palca)
Obrys vnútornej jednotky
Pravý otvor
pre zadnú
stenu 65 mm
139mm (5,5palca)
107mm(4,2 palca)
458mm(18 palca)
243mm(9.57 palca)
Obrys vnútornej jednotky
Pravý otvor
pre zadnú
stenu 65 mm
143mm (5,6palca)
100mm (3,9palca)
559mm (22palca)
344mm (13,5palca)
45mm
(1,77palca)
Pravý otvor
pre zadnú
stenu 65 mm
299mm (11,8 palca)
(2,5palca)
