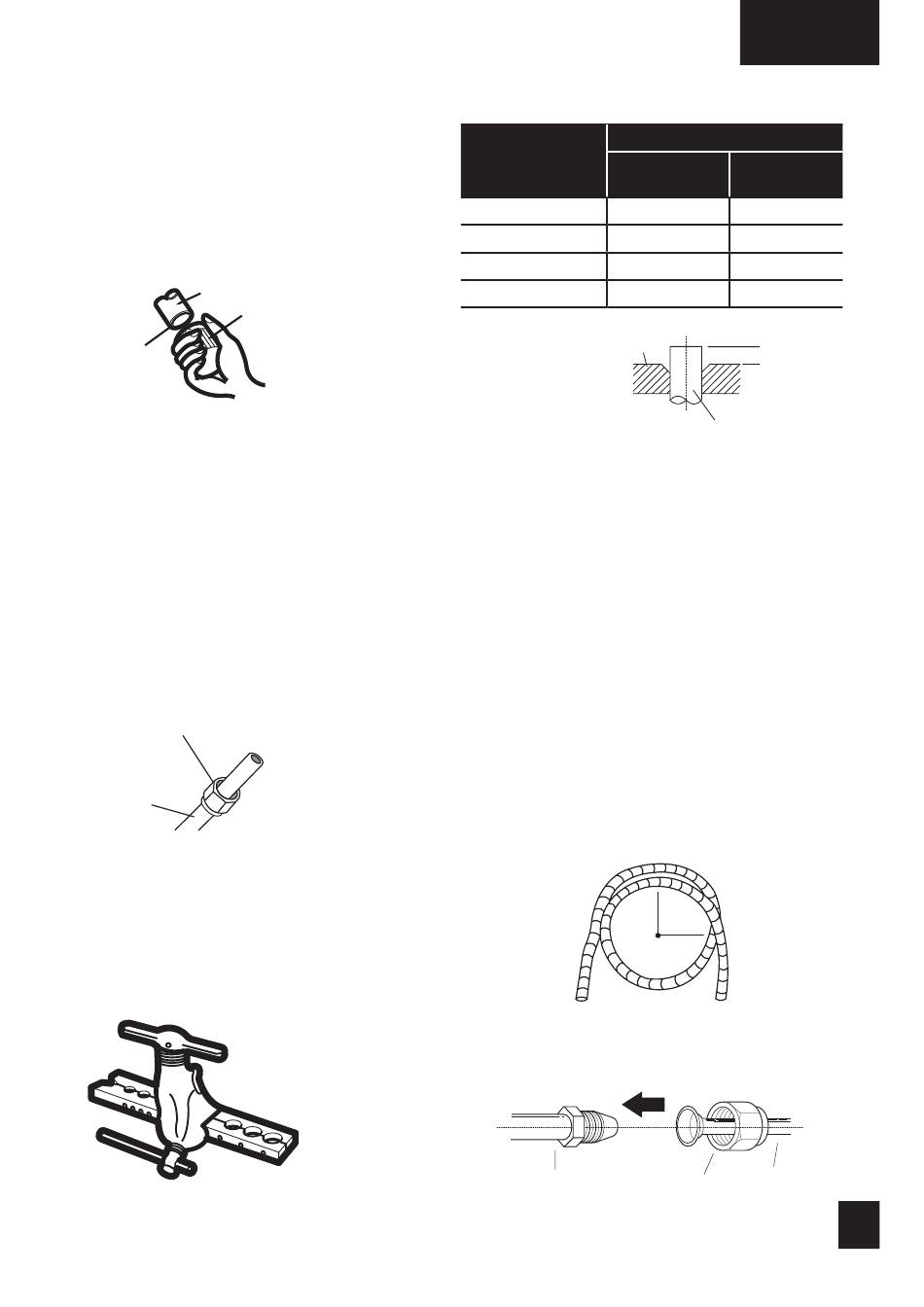

Paso 2: Retirar rebabas
Las rebabas pueden afectar al sellado
hermético de la conexión de las tuberías
de refrigerante. Deben ser retiradas por
completo.
1. Sujete el tubo en un ángulo descendente
para evitar que caigan rebabas en el tubo.
2. Utilizando un escariador o una herramienta
de desbarbado, retire todas las rebabas
de la sección del corte del tubo.
Tubo
Hacia
abajo
Paso 3: Ensanchar los extremos de los
tubos
Es esencial el uso de un corte por calor
adecuado para lograr un cierre hermético.
1. Tras retirar las rebabas del tubo cortado,
selle los extremos con cinta de PVC
para evitar que entren objetos extraños
en el tubo.
2. Forre el tubo con material aislante.
3. Coloque tuercas de ensanchamiento en
ambos extremos del tubo. Asegúrese
de que estén orientadas en la
dirección correcta, ya que no se puede
colocar ni cambiar de sentido tras el
ensanchamiento.
Tuerca de ensanchamiento
Tubo de
cobre
4. Retire la cinta de PVC de los extremos
del tubo cuando esté listo para realizar
el ensanchamiento.
5. Sujete el molde de ensanchamiento
en el extremo del tubo. El extremo del
tubo debe prolongarse más allá del
borde del molde de ensanchamiento de
acuerdo con las medidas mostradas en
la siguiente tabla.
Escariador
PROLONGACIÓN DE TUBERÍA MÁS ALLÁ
DEL MOLDE DE ENSANCHAMIENTO
Diámetro
Exterior del
Tubo (mm)
ø6,35 (ø0,25") 0,7 (0,0275")
ø9,52 (ø0,375") 1,0 (0,04")
ø12,7 (ø0,5") 1,0 (0,04")
ø15,88 (ø0,63") 2,0 (0,078")
Molde de
ensanchamiento
6. Coloque la herramienta de
ensanchamiento en el molde.
7. Gire el asa de la herramienta de
ensanchamiento en el sentido de las
agujas del reloj hasta que el tubo esté
completamente ensanchado.
8. Retire la herramienta y el molde de
ensanchamiento, y revise si hay
grietas en el extremo del tubo y si el
ensanchamiento es uniforme.
Paso 4: Conectar tubos
Al conectar tubos de refrigerante, tenga
cuidado de no usar una fuerza excesiva o
deformar el tubo en modo alguno. Debe
conectar primero el tubo de alta presión y
después el tubo de baja presión.
RADIO MÍNIMO DE CURVATURA
Al doblar tubos conectores de refrigerante,
el radio mínimo de curvatura es de 10 cm.
Radio
Instrucciones para Conectar las Tuberías
a la Unidad Interior
1. Alinee el centro de los dos tubos que va
a conectar.
Tubo de unidad interior Tuerca de ensanchamiento Tubo
Manual de Usuario
y Manual de
Instalación
A (mm)
Mín. Máx.
1,3 (0,05")
1,6 (0,063")
1,8 (0,07")
2,2 (0,086")
Tubo
≥10cm
(4 pulg.)
