Manual de Usuario
y Manual de
Instalación
Conexión de las Tuberías de Refrigerante
Al conectar tuberías de refrigerante, no deje que entren en el sistema otras sustancias o
gases que no sean los especificados. La presencia de otros gases o sustancias disminuirá
la capacidad de la unidad, y puede causar una presión inusualmente alta en el ciclo de
refrigeración. Esto puede causar explosiones y lesiones.
Aviso sobre la Longitud del Tubo
La longitud de las tuberías de refrigerante afectará al rendimiento y a la eficiencia
energética de la unidad. La eficiencia normal se prueba en unidades con una longitud de
tubo de 5 metros (16,5 pies) para minimizar la vibración y el ruido excesivos.
Consulte en la siguiente tabla las especificaciones sobre longitud máxima y caída de altura
de las tuberías.
Longitud y Altura de Caída Máximas de las Tuberías de Refrigerante por
Modelo
Aire Acondicionado Split
Inverter R32
Instrucciones de Conexión – Tuberías de Refrigerante
Paso 1: Cortar los tubos
Al preparar los tubos de refrigerante,
tenga especial cuidado de cortarlos
y ensancharlos correctamente. Esto
asegurará un funcionamiento eficiente y
minimizará la necesidad de mantenimiento
posterior.
1. Mida la distancia entre las unidades
interior y exterior.
2. Utilizando un cortador de tubos, corte el
tubo un poco más largo que la distancia
medida.
3. Asegúrese de que el tubo sea cortado
en un ángulo de 90° perfecto.
33
Modelo de Unidad
Capacidad (Btu/h)
< 15.000
≥ 15.000 y < 24.000
≥ 24.000 y < 36.000
Tenga especial cuidado de no dañar, abollar
o deformar el tubo al cortarlo. Esto reducirá
drásticamente la eficacia calentadora de la
unidad.
Longitud máx.
(m)
25 (82 pies)
30 (98,5 pies)
50 (164 pies)

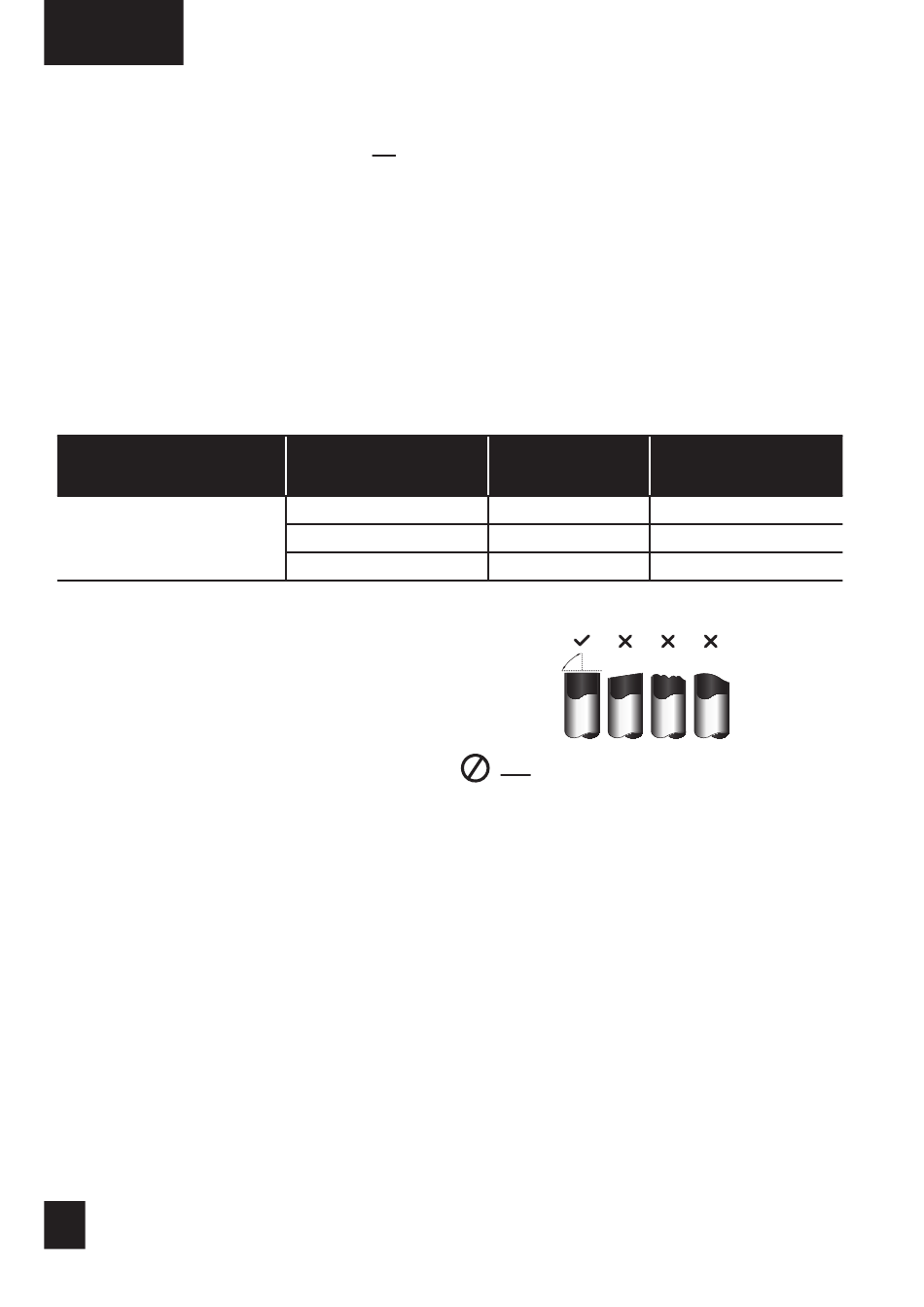

Oblicuo Irregular Deformado
90°
NO DEFORME EL TUBO AL
CORTARLO
Altura de Caída
máx. (m)
10 (33 pies)
20 (66 pies)
25 (82 pies)
