REMARQUE: Veuillez ne pas complètement serrer les boulons avant d'avoir fini le montage de toutes les
pièces. Une fois assemblées, revenez en arrière et serrez tous les boulons. Cela facilitera l'assemblage.
1. Déballez l'unité et assurez-vous d'avoir en mains toute la quincaillerie et toutes les pièces requises.
Assemblez l'unité sur un tapis ou une boîte vide pour éviter de l'égratigner.

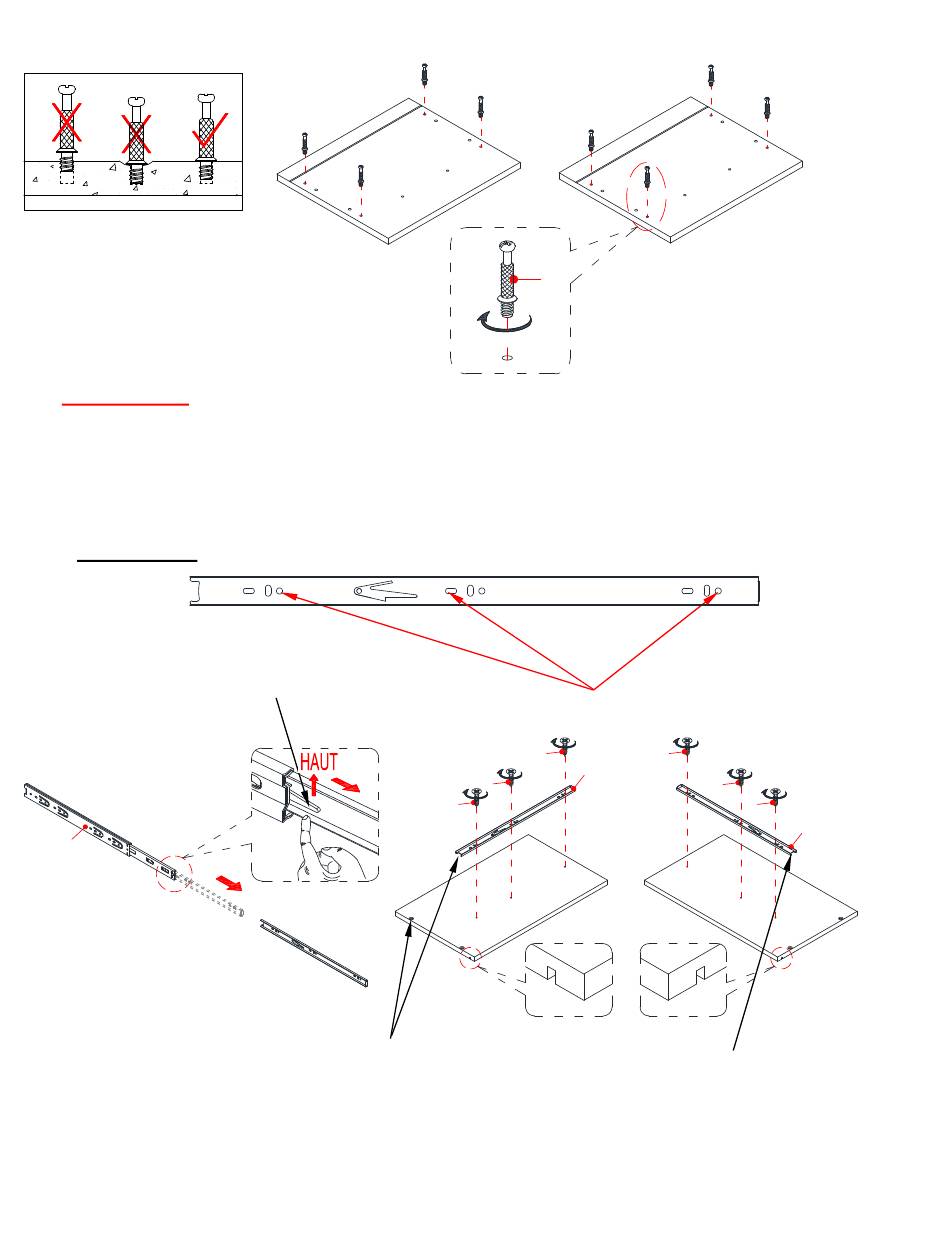

2. Vissez solidement les Boulons à came (3) dans les petits trous prévus à cet effet sur les Panneaux (H et I)
à l'aide d'un tournevis Phillips. NE PAS trop serrer les Boulons à came.
REMARQUE : Les boulons à came doivent être vises au ras des panneaux.
Levier de déverrouillage
S
L'extrémité ouverte est orientée vers le bord et comporte
deux trous de fixation orientés dans la même direction.
3. Prenez les Glissières à roulements à billes (S) et séparez les glissières pour l'étape suivante. Déployez la
glissière jusqu'au bout. Appuyez sur le levier de déverrouillage en plastique des glissières à billes et tirez
la glissière complètement vers l'extérieur.
4. En utilisant les trous pilotes comme guide, fixez les Glissières séparées (S) aux Côtés gauche et droit du
tiroir (K et L) respectivement avec trois Vis (7) de 14 mm par glissière.
Montage du tiroir
H
UP
7
6
3
S
Trous de fixation
7
7
S
7
K
I
7
7
S
L
Extrémité ouverte
x 2
