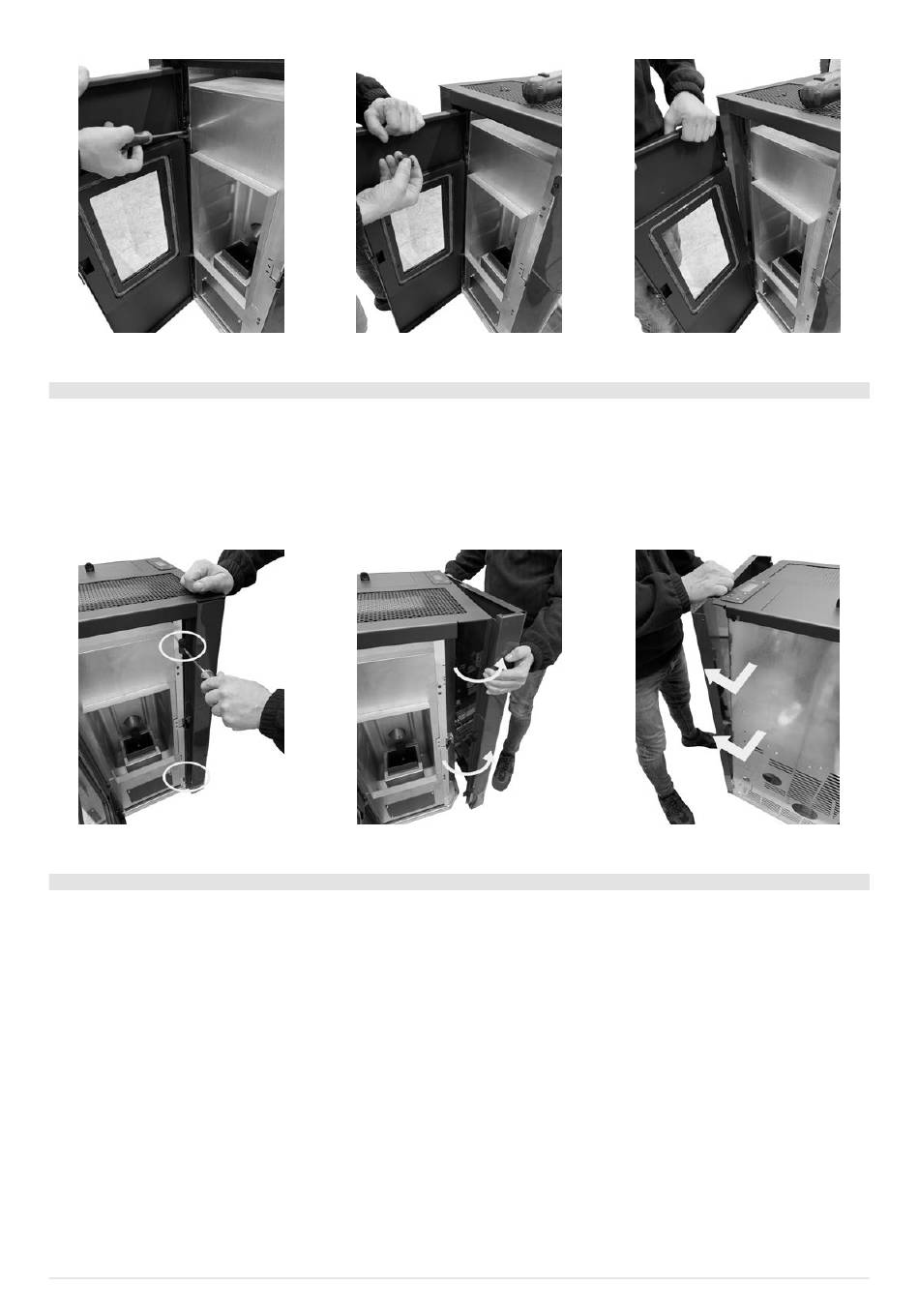

Fig. 24 - Extracción de los tornillos
6.5 DESMONTAJE/MONTAJE DE LOS LATERALES (CRISTAL 9 - CRISTAL PLUS 9 - AMARANTO 9 -
ELANE 9)
Para el desmontaje de las paredes laterales, proceda de la siguiente manera:
• Abra la puerta.
• Desenrosque los tornillos delanteros (véase Fig. 27).
• Abra la pared lateral (véase Fig. 28) y desenganche los dientes traseros (véase Fig. 29).
• Para el montaje, realice las operaciones anteriores en orden inverso.
Fig. 27 - Extracción los tornillos
6.6 DESMONTAJE/MONTAJE DE LAS PAREDES LATERALES (STEEL 9 - LIFE 9)
Para el desmontaje de las paredes laterales, proceda de la siguiente manera:
• Abra la puerta.
• Desenrosque los tornillos delanteros (véase la Fig. 30) y los tornillos traseros (véase la Fig. 31)
• Extraiga la pared lateral (véase la Fig. 32)
• Para el montaje, realice las operaciones anteriores en orden inverso.
18
Fig. 25 - Retire la bisagra
Fig. 28 - Gire las paredes laterales
CRISTAL 9 - CRISTAL PLUS 9 - ICON PLUS 9 - AMARANTO 9 - LIFE 9 - STEEL 9 - ELANE 9
Fig. 26 - Retire la puerta
Fig. 29 - Extracción las paredes laterales
