Fein ABSS 1.6E Instrucciones De Reparacion página 13

ABSS 1.6E
6. Desmontaje

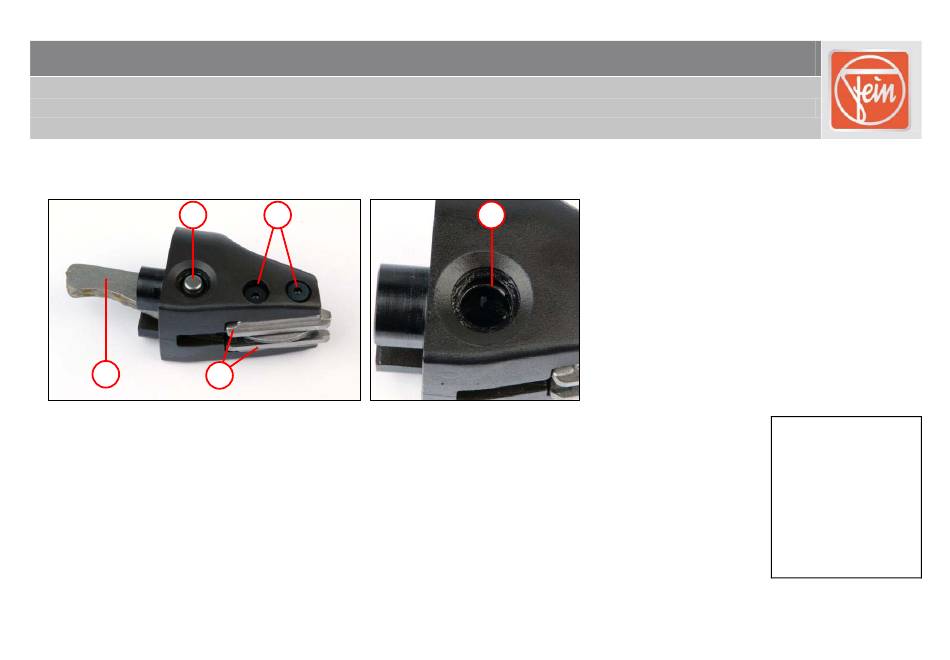

Desmontar el cabezal de la máquina (BSS 1.6E)
1
2
1. Presionar para extraer el perno (1) del cabezal de engranaje.
2. Quitar la cuchilla (2).
3. Desenroscar los cuatro tornillos Allen (3).
4. Quitar las dos mordazas de corte (4).
5. Quitar los dos anillos de retención (5) de ambos lados con ayuda de un destornillador pequeño.
C-SC_CSSM Versión 1.0
3
4
18.07.2013 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de propiedad
industrial.
Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
5
Herramienta:
- destornillador para
tornillos de cabeza
ranurada
- llave Allen 2,5 mm
Página 13 de
21
