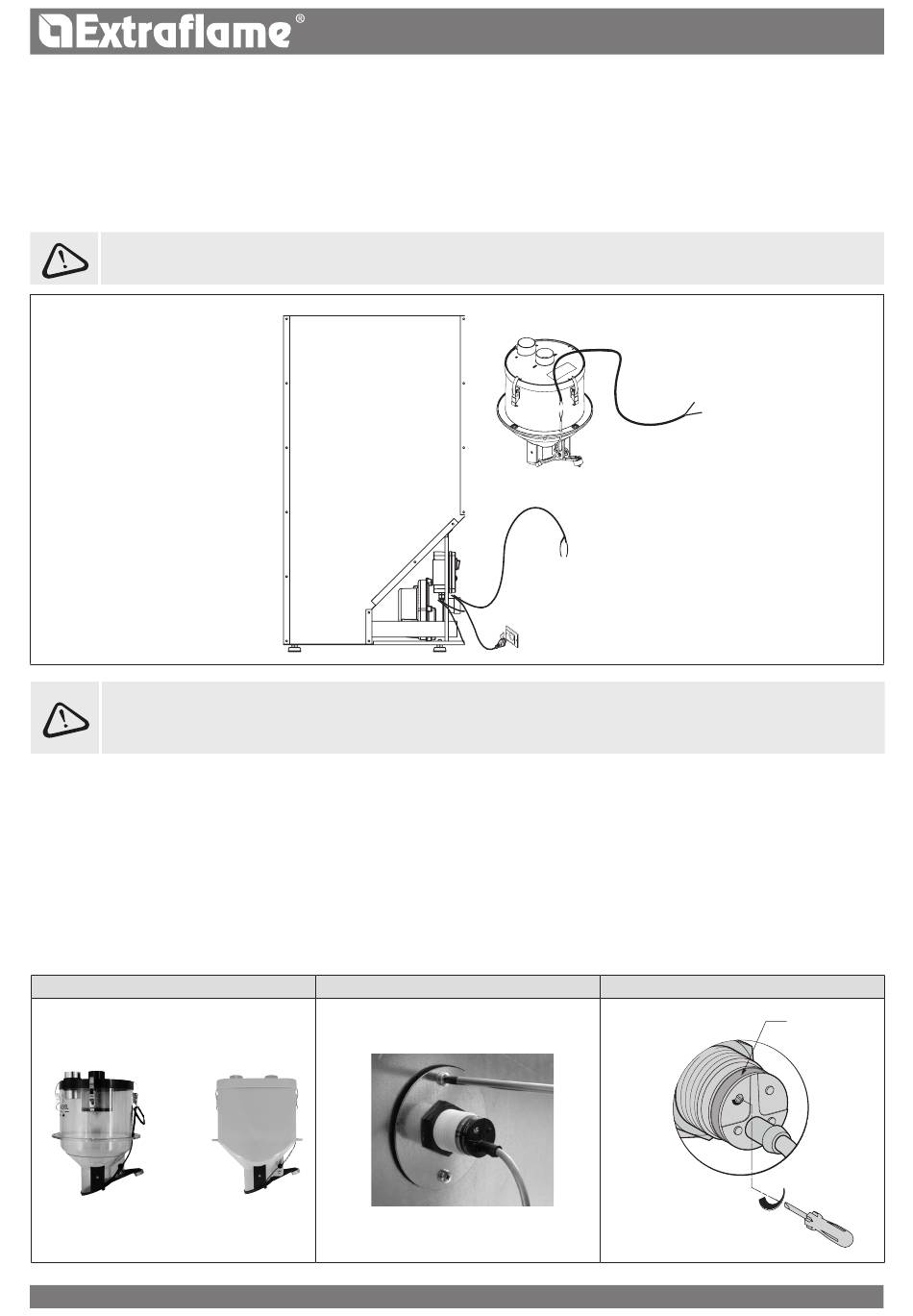

BRANCHEMENT ÉLECTRIQUE
AVANT D'EFFECTUER LE BRANCHEMENT ÉLECTRIQUE AU SECTEUR, VÉRIFIER QUE LA TENSION CORRESPOND À LA TENSION
REQUISE ET QUE L'INSTALLATION ÉLECTRIQUE EST CONSTRUITE CONFORMÉMENT AUX NORMES EN VIGUEUR.
• Brancher les deux fils appelés REED aux fils correspondants provenant du DOSEUR installé sur le couvercle du réservoir de la
chaudière.
• Alimenter le Module EXTRACTEUR à l'aide d'une prise de courant 230 V ca
PRÉPARER TRÈS SOIGNEUSEMENT LES CONNEXIONS DES FILS CAR IL S'AGIT DE BASSE TENSION. VÉRIFIER ENFIN QUE LES FILS
SONT POSITIONNÉS DE MANIÈRE À NE PAS GÊNER LE MOUVEMENT DU CLAPET DE DÉCHARGEMENT OU LE RETRAIT ÉVENTUEL
DU COUVERCLE DU DOSEUR
Branchement au DOSEUR
N.B. - IL EST POSSIBLE DE MONTER UN PROGRAMMATEUR (NON FOURNI) ENTRE LE SECTEUR ÉLECTRIQUE ET LA FICHE
D'ALIMENTATION, AFIN QUE LE MOTEUR NE SE METTE EN MARCHE QU'À DES HORAIRES PRÉDÉFINIS.
IL EST RECOMMANDÉ D'UTILISER UN PROGRAMMATEUR AYANT DES CARACTÉRISTIQUES ÉLECTRIQUES COMPATIBLES AVEC
CELLES DU PRODUIT.
ÉTALONNAGE DU CAPTEUR DE NIVEAU MINIMAL
La sensibilité du capteur de niveau minimal du combustible, est déjà réglée en usine ; si un nouveau réglage est nécessaire, procéder
comme suit (voir fig 7) :
• Placer le capteur face à la surface à détecter (granulés de bois).
• Utiliser un tournevis d'un diamètre maximal de 3 mm.
• Tourner le potentiomètre dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre de 2/3 tours
jusqu'à atteindre le point d'activation correct (voyant allumé).
• Si en tournant le potentiomètre, le voyant s'allume immédiatement, le tourner dans le sens inverse des aiguilles d'une montre
sur environ 45°, puis le tourner de nouveau dans le sens des aiguilles d'une montre jusqu'à atteindre le point d'activation (voyant
allumé).
5 6
FRANCAIS
DOSEUR
REED
REED
Module EXTRACTEUR
230 V ca
7
LED
-
+
