Abierto a información externa
– El TNC 640 procesa fi cheros DXF (Opción)
¿Por qué seguir programando contornos
complejos cuando ya existe un plano en

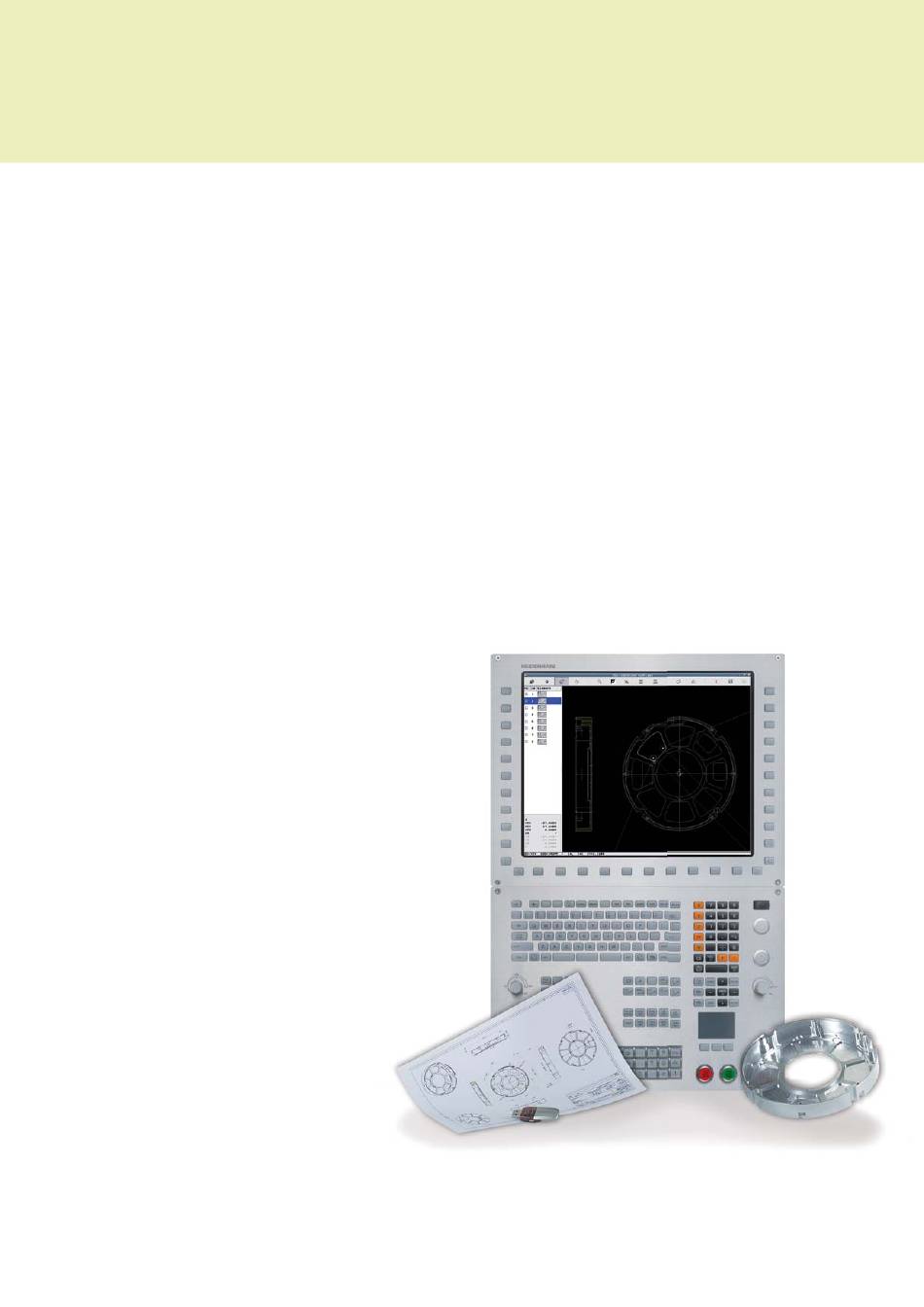

formato DXF? Existe la posibilidad de abrir
fi cheros DXF directamente en el TNC 640,
para extraer de los mismos, contornos o
posiciones de mecanizado. Con ello, no
solo se ahorran esfuerzos a la hora de pro-
gramar y comprobar, sino que al mismo
tiempo se asegura de que el contorno aca-
bado se corresponda exactamente con el
especifi cado por el constructor.
El formato DXF – en particular el soportado
por el TNC 640 – está muy difundido y se
encuentra disponible en muchos progra-
mas CAD y gráfi cos usuales.
Después de haberse leído en el TNC el
fi chero DXF a través de la red o a través
de la memoria USB externa, se puede abrir
el fi chero como un programa NC mediante
la gestión de fi cheros del TNC.
40
Los fi cheros DXF contienen, por norma
general, varias capas (layer), con las que el
constructor organiza su dibujo. Para tener
en la pantalla el mínimo posible de informa-
ción superfl ua cuando se realiza la selección
del contorno, mediante clic con el ratón se
pueden ocultar todas las capas superfl uas
contenidas en el fi chero DXF . Para ello, es
necesario un teclado con ratón táctil o un
aparato indicador externo. El TNC puede
entonces seleccionar también un trazado
de contorno, cuando se haya memorizado
en distintas capas.
El TNC también le ofrece soporte en la
defi nición del punto de referencia de la
pieza. El punto cero del dibujo del fi chero
DXF no siempre está situado de manera
que lo pueda utilizar directamente como
punto de referencia de la pieza, especial-
mente cuando el dibujo tiene varias pers-
pectivas. Por eso, el TNC pone a su disposi-
ción una función, mediante la cual puede
desplazar, simplemente pulsando en un
elemento, el punto cero del dibujo a un
lugar conveniente.
