Conector Phones - Roland SPD-SX PRO Manual De Referencia

Al manejar el pedal de charles y de expresión, tenga cuidado de no pillarse los dedos entre la parte móvil y la unidad de
pedal. Al usar este instrumento cerca de niños pequeños, asegúrese de que haya un adulto ofreciendo supervisión e
instrucciones.
Utilice solo el pedal de charles o de expresión especificado. La conexión de pedales fabricados por terceros puede provocar
un mal funcionamiento de esta unidad.
7. Conectores TRIGGER IN 1/2, 3/4, 5/6, 7/8
Conecte dispositivos como pads externos (serie PD; se venden por separado) o un pedal disparador de bombo (KT-10; se
vende por separado) para activar los sonidos.
Utilice los cables incluidos con los dispositivos externos para realizar la conexión.
8. AUDIO IN
Conecte aquí el equipo de audio para probar el audio de entrada o para mezclar el sonido de esta unidad con el audio.
Mando [VOLUME]
Ajusta el volumen de la señal que se envía al conector LINE.
Conector LINE
Conecte aquí un dispositivo con nivel de línea.
9. Conectores DIRECT OUT (BALANCED) 1-4
Conéctelos al MIXER o a otro equipo de audio. Así, podrá emitir solo el sonido de los pads especificados.

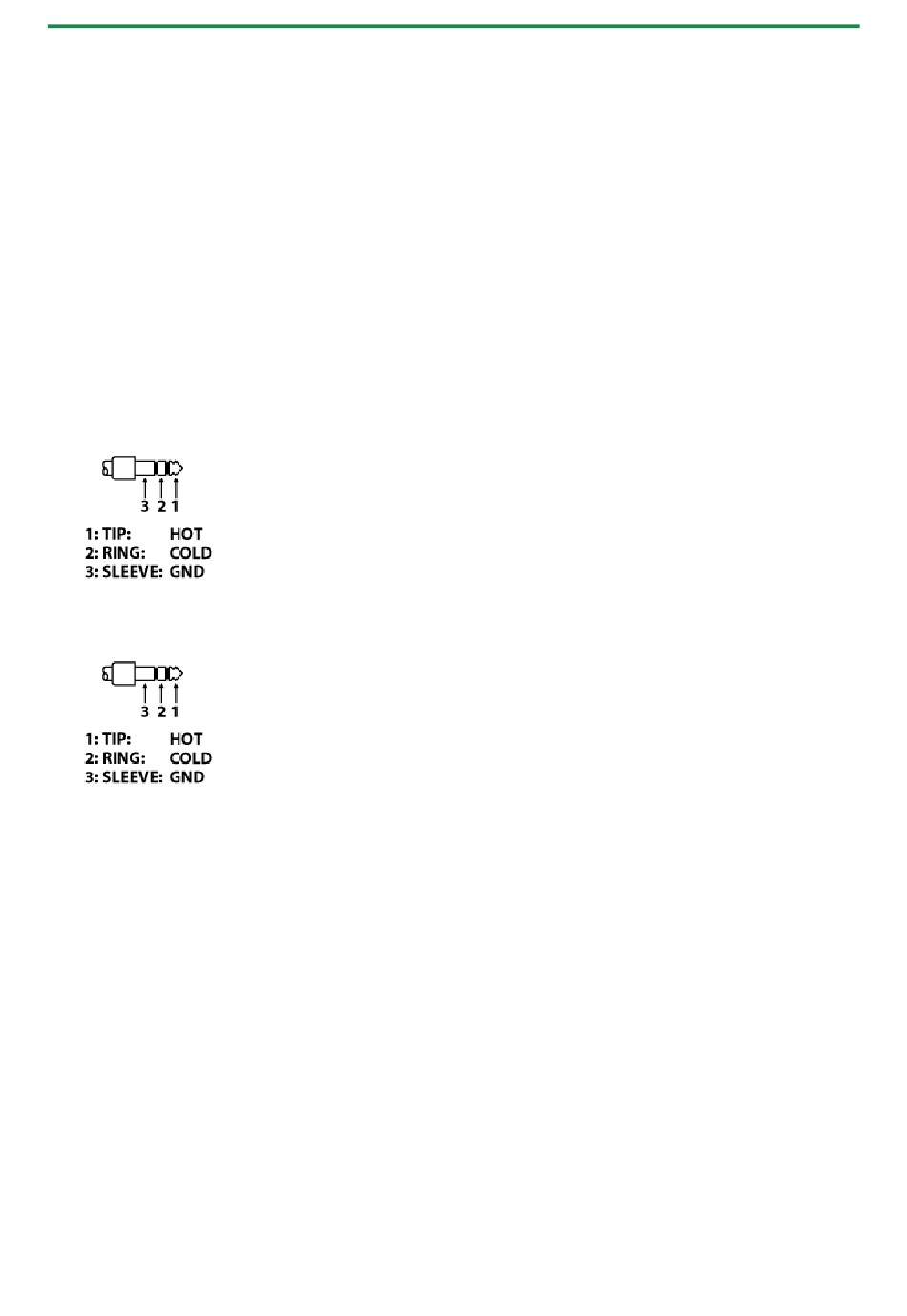

Disposición de los pines del conector DIRECT OUT
10. Conectores MASTER OUT (BALANCED) L/R
Conéctelos al amplificador, los altavoces, el equipo de grabación y otros dispositivos para la salida de sonido.
Disposición de los pines del conector MASTER OUT
11.

Conector PHONES

Conecte aquí los auriculares. Utilice el mando [PHONES] para ajustar el volumen.
