6–8 Ejemplos de programación
Direccionamiento y
escalado de salidas
Publicación 1746 6.4ES - Enero de 1996
Estamos haciendo los siguientes supuestos:
El módulo NIO4I está colocado en la ranura 2 de un sistema
SLC500.
Un actuador de una válvula de control de flujo está cableado
al canal 0 de salida.
El actuador acepta una señal de 4 mA a 20 mA proporcional a
0 a 100% de la abertura de la válvula. Para este ejemplo el
actuador de señal no puede recibir una señal fuera de los
límites 4 mA a 20 mA.
El porcentaje de la abertura de la válvula se introduce
manualmente al SLC.
El gráfico siguiente muestra la relación lineal.

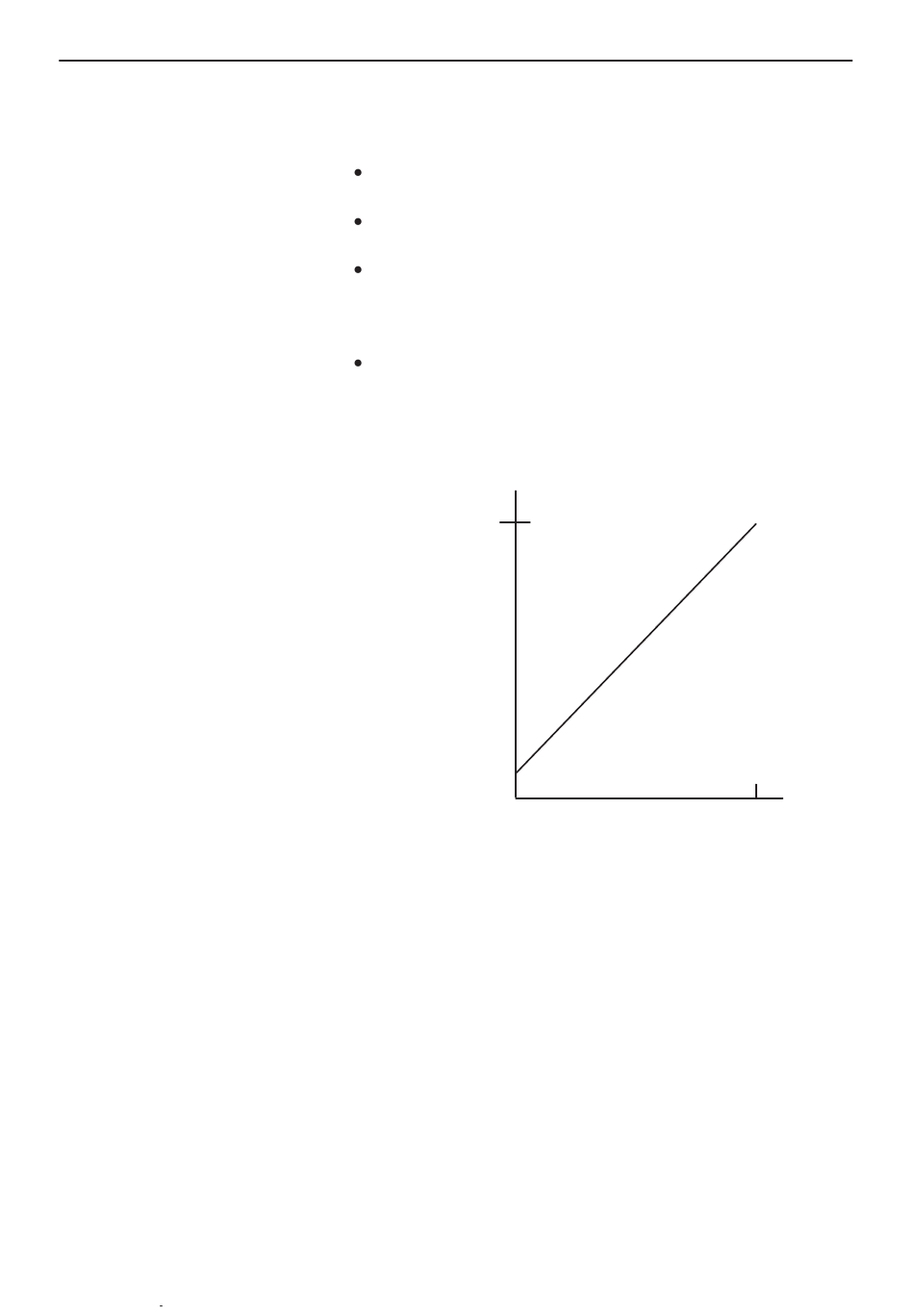

Figura 9.2
20 mA = 31208
(escalado máx.)
Valor
escalado
4 mA = 6242
(escalado mín.)
0%
(entrada mín.)
Cálculo de la relación lineal
Use las ecuaciones siguientes para calcular el valor de salida
escalado:
Valor escalado = (valor de entrada x pendiente) + offset
Pendiente = (escalado máx. - escalado mín.) / entrada máx. - entrada mín.)
(31,208 - 6,242) / (100-0) = 24,966/100
Offset = escalado mín. - (entrada mín. x pendiente)
6,242 - (0 x (24,966/100)) = 6,242
Valor escalado = (valor de entrada x (24,966/100)) + 6,242
100%
(entrada máx.)
Valor de entrada
