Allen-Bradley SLC 500 Manual Del Usuario página 31

Instalación y cableado del módulo analógico

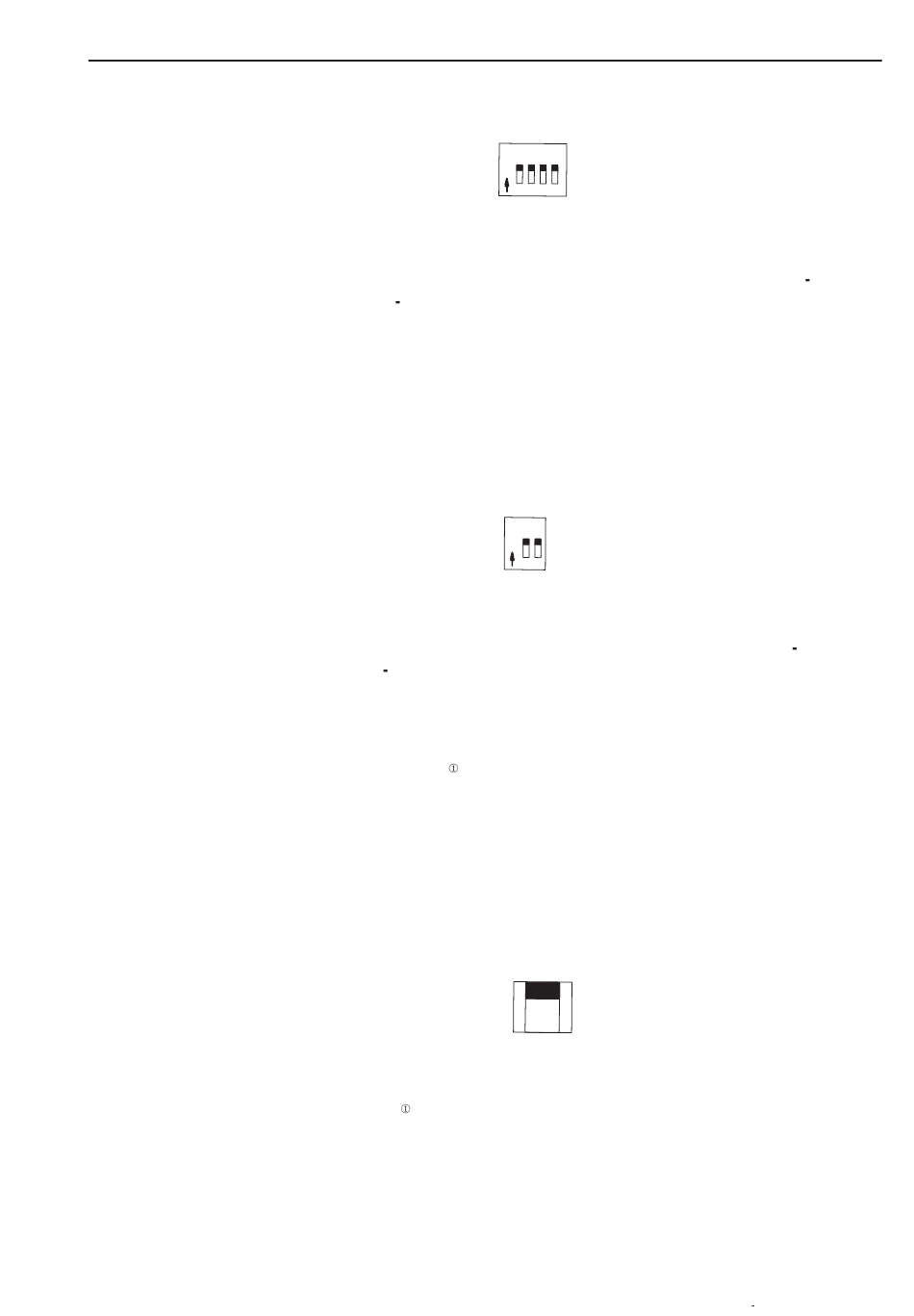

Figura 6.2
Corriente
1 2 3 4
O
N
Voltaje
Posicionamiento de los interruptores para los módulos 1746 NIO4I
y NIO4V
Los módulos NIO4I y NIO4V tienen dos interruptores
individuales marcados 1 y 2. Estos interruptores controlan el
modo de entrada de los canales de entrada 0 y 1. Un interruptor
en la posición ON configura el canal para entrada de corriente.
Un interruptor en la posición OFF configura el canal para entrada
de voltaje.
Figura 6.3
Corriente
1 2
O
N
Voltaje
Interruptor de alimentación externa para los módulos 1746 NO4I y
NO4V
Los módulos de salida analógica NO4I y NO4V tienen un
interruptor de alimentación eléctrica externa de 24 VCC, SW1,
que le da la opción de usar una fuente externa de alimentación
eléctrica. En la posición UP (hacia arriba), la alimentación
eléctrica se obtiene desde una fuente externa de alimentación
eléctrica. En la posición DOWN (hacia abajo), la alimentación
eléctrica se obtiene desde el backplane del módulo. El interruptor
está ubicado en la placa del módulo analógico. La orientación del
interruptor también se puede encontrar en la placa del fabricante
del módulo.
Figura 6.4
Externa
Selector de
alimentación
eléctrica de
24 VCC
Backplane
La conexión de alimentación eléctrica de 24 VCC del
usuario en un SLC 500 compacto puede accionar un módulo
analógico NO4I ó NO4V. Sin embargo, la regulación de la
conexión del usuario de 24 VCC en una fuente de
alimentación de SLC 500 modular, número de catálogo
1746-P1, -P2, no está dentro de los requisitos de los
módulos analógicos NO4I y NO4V y no puede usarse.
Interruptor 1 = Canal 0
Interruptor 2 = Canal 1
Interruptor 3 = Canal 2
Interruptor 4 = Canal 3
Interruptor 1 = Canal 0
Interruptor 2 = Canal 1
Interruptor 1
Publicación 1746 6.4ES - Enero de 1996
3–5
