π
H-9093, H-9094

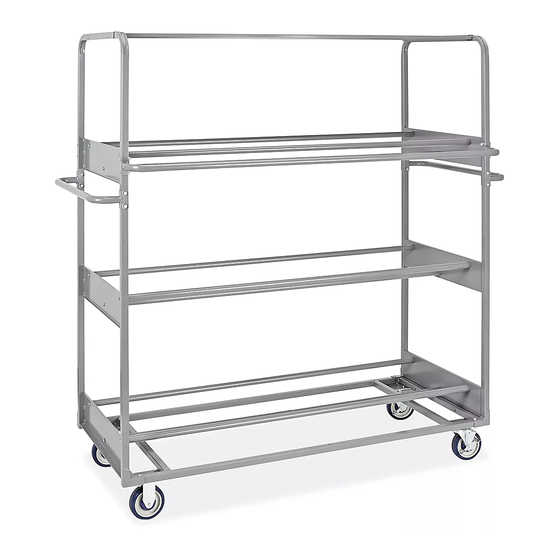

TOTE PICKING CART
TOOLS NEEDED
Phillips Screwdriver
Base x 1
Short Handle x 2
Washer x 16
Lock Washer x 16
PAGE 1 OF 9
1-800-295-5510
uline.com
1/2" Wrench
PARTS
Shelf Rod x 9
End Panel x 2
Long Handle x 1
Locknut x 24
Phillips Head Bolt
Pour le français, consulter les pages 7-9.
11 mm Wrench
Rigid Caster x 2
Long Hex Head
x 24
Bolt x 18
Para Español, vea páginas 4-6.
Top x 1
Swivel Caster with
Brake x 2
Short Hex Head
Bolt x 16
1220 IH-9093
Publicidad
Tabla de contenido
Manuales relacionados para Uline H-9093
Resumen de contenidos para Uline H-9093
- Página 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. π H-9093, H-9094 1-800-295-5510 uline.com TOTE PICKING CART TOOLS NEEDED 1/2" Wrench Phillips Screwdriver 11 mm Wrench PARTS Shelf Rod x 9 Top x 1 Base x 1...
- Página 2 ASSEMBLY 3. Attach three shelf rods per level to end panels using NOTE: Do not fully tighten bolts until cart is completely assembled. 18 long hex head bolts. (See Figure 3) 1. Attach casters to base using 16 short hex head bolts, Figure 3 lock washers and washers.
- Página 3 Phillips head bolts and locknuts per handle. Handle (See Figure 5) 6. Attach long handle to desired side of cart using four Phillips head bolts and locknuts. (See Figure 5) Fully tighten all nuts and bolts. Long Handle 1-800-295-5510 uline.com PAGE 3 OF 9 1220 IH-9093...
-
Página 4: Herramientas Necesarias
π H-9093, H-9094 800-295-5510 uline.mx CARRITO DE RECOLECCIÓN HERRAMIENTAS NECESARIAS Llave de 1/2" Desarmador Llave de 11 mm de Cruz PARTES 9 Varillas de Repisas 1 Parte Superior 1 Base 2 Paneles de Extremos 2 Asas Cortas 1 Asa Larga 2 Ruedas Rígidas... -
Página 5: Ensamble
ENSAMBLE 3. En cada nivel, fije tres varillas de repisa en el NOTA: No apriete por completo los pernos hasta que el carrito quede totalmente extremo de los paneles utilizando 18 pernos de ensamblado. cabeza hexagonal largos. (Vea Diagrama 3) Fije ruedas a la base utilizando 16 pernos de Diagrama 3 cabeza hexagonal cortos, rondanas de seguridad y... -
Página 6: Continuación Del Ensamble
6. Fije el asa larga en el lado deseado utilizando cuatro pernos de cabeza de cruz y contratuercas. (Vea Diagrama 5) 7. Apriete todos los pernos y tuercas por completo. Asa Larga 800-295-5510 uline.mx PAGE 6 OF 9 1220 IH-9093... -
Página 7: Outils Requis
π H-9093, H-9094 1-800-295-5510 uline.ca CHARIOT DE MAGASINIER POUR BAC DE MANUTENTION OUTILS REQUIS Clé de 1/2 po Tournevis cruciforme Clé de 11 mm PIÈCES Tige de tablette x 9 Partie supérieure x 1 Base x 1 Panneau d'extrémité x 2 Poignée courte... - Página 8 MONTAGE 3. Fixez trois tiges de tablette sur les panneaux REMARQUE : Ne serrez pas les boulons avant le montage complet du chariot. d'extrémité à chaque niveau à l'aide de dix-huit boulons longs hexagonaux. (Voir Figure 3) Fixez les roulettes à la base à l'aide de seize boulons courts hexagonaux, rondelles de blocage et Figure 3 rondelles.
- Página 9 (Voir Figure 5) 6. Fixez la poignée longue au chariot du côté désiré à l'aide de quatre boulons cruciformes et écrous freinés. (Voir Figure 5) Serrez bien tous les écrous et boulons. Poignée longue 1-800-295-5510 uline.ca PAGE 9 OF 9 1220 IH-9093...
