Página 1 User Manual Steam oven Notice d'utilisation FR 27 KOCGS70TX Four vapeur Benutzerinformation DE 55 Dampfgarer Istruzioni per l’uso Forno a vapore Manual de instrucciones ES 110 Horno de vapor electrolux.com/register...
Página 2 WE’RE THINKING OF YOU Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time.
Página 3 SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible for any injuries or damage that are the result of incorrect installation or usage. Always keep the instructions in a safe and accessible location for future reference.
Página 4 similar accommodation where such use does not exceed (average) domestic usage levels. Only a qualified person must install this appliance and • replace the cable. Do not use the appliance before installing it in the built-in • structure. Disconnect the appliance from the power supply before •...
Página 5 below the appliance, especially when it operates or the door is hot. Cabinet minimum height 580 (600) mm • The shock protection of live and insulated (Cabinet under the worktop minimum height) parts must be fastened in such a way that it cannot be removed without tools.
Página 6 • Do not change the specification of this behind a closed furniture panel and cause appliance. subsequent damage to the appliance, the • Make sure that the ventilation openings housing unit or the floor. Do not close the are not blocked. furniture panel until the appliance has •...
Página 7 • Use original spare parts only. 2.8 Disposal WARNING! Risk of injury or suffocation. 3. INSTALLATION 3.1 Building in WARNING! Refer to Safety chapters. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG/Electrolux Oven - Column installation (*mm) min. 550 min. 560 ±1 ENGLISH...
Página 8 (*mm) min. 550 min. 560 ±1 3.2 Securing the oven to the cabinet ENGLISH...
Página 9 4. PRODUCT DESCRIPTION 4.1 General overview Control panel Knob for the heating functions Power lamp / symbol Display Control knob (for the temperature) Temperature indicator / symbol Water tank indicator Water drawer Heating element Lamp Cavity embossment - Aqua cleaning container Shelf support, removable Draining pipe...
Página 10 To set the time. 5.3 Display A. Clock functions B. Timer 6. BEFORE FIRST USE WARNING! Refer to Safety chapters. 6.1 Before first use The oven can emit an odour and smoke during preheating. Make sure that the room is ventilated.
Página 11 7.1 How to set: Heating function If you put too much water into the tank, the safety outlet moves the excess water to the bottom of the cavity. Remove the water with Step 1 Turn the knob for the heating functions a sponge.
Página 12 7.5 Heating functions Heating func‐ Application tion Heating func‐ Application tion To roast large meat joints or poultry with bones on one shelf The oven is off. position. To make gratins and to Turbo Grilling brown. Off position To grill thin pieces of food in large quantities and to toast To turn on the lamp.
Página 13 Clock function Application To set a countdown. This function has no effect on the operation of the oven. You can set this function at any time, also when the oven is off. Minute Minder 8.2 How to set: Clock functions How to set: Time of Day - flashes when you connect the oven to the electrical supply, when there was a power cut or when the timer is not set.
Página 14 How to cancel: Clock functions Step 1 - press repeatedly until the clock function symbol starts to flash. Step 2 Press and hold: The clock function turns off after few seconds. 9. USING THE ACCESSORIES devices. The high rim around the shelf WARNING! prevents cookware from slipping of the shelf.
Página 15 Wire shelf, Baking tray / Deep pan: Push the tray between the guide bars of the shelf support and the wire shelf on the guide bars above. 9.2 Using telescopic runners Make sure you push back the telescopic runners fully in the oven before you close the Do not oil the telescopic runners.
Página 16 Injector, injector tube, and a steel grill. Injector tube (C) is for steam cooking, injector (D) is for direct steam cooking. Steel grill (E) • Do not put the hot baking dish on cold / • Do not clean the baking dish with wet surfaces.
Página 17 Step 3 Set the oven for the steam cooking function. When you cook food such as chicken, duck, turkey or large fish, put the injector inside the food. 10. ADDITIONAL FUNCTIONS 10.1 Cooling fan 10.2 Safety thermostat When the oven operates, the cooling fan Incorrect operation of the oven or defective turns on automatically to keep the surfaces of components can cause dangerous...
Página 18 Ceramic Dark, non-reflective Dark, non-reflective Dark, non-reflective 8 cm diameter, 5 28 cm diameter 26 cm diameter 28 cm diameter cm height 11.3 Moist Fan Baking For the best results follow suggestions listed in the table below. (°C) (min) Sweet rolls, 12 pieces baking tray or dripping pan 40 - 50 Rolls, 9 pieces baking tray or dripping pan...
Página 19 11.4 Information for test institutes Tests according to IEC 60350-1. (°C) (min) Small Conventional Baking tray 20 - 30 cakes, 20 Cooking per tray Small True Fan Baking tray 150 - 160 20 - 35 cakes, 20 Cooking per tray Small True Fan Baking tray...
Página 20 (°C) (min) Beef bur‐ Grill Wire shelf max. 20 - 30 Put the wire shelf on ger, 6 and dripping the fourth level and pieces, 0.6 the dripping pan on the third level of the oven. Turn the food halfway through the cooking time.
Página 21 Step 1 Turn off the oven and wait until it is cold. Step 2 Pull the front of the shelf support away from the side wall. Step 3 Pull the rear end of the shelf support away from the side wall and remove Step 4 Install the shelf supports in the oppo‐...
Página 22 Water hardness Test strip Calcium deposit Water classi‐ Clean the wa‐ (mg/l) fication ter tank every Level 0 - 7 0 - 50 soft 75 cycles - 2.5 months 8 - 14 51 - 100 moderately hard 50 cycles - 2 months 15 - 21 101 - 150...
Página 23 Step 5 Close the oven door halfway to the first opening position. Then lift and pull forward and remove the door from its seat. Step 6 Put the door on a soft cloth on a stable sur‐ face. Step 7 Hold the door trim (B) on the top edge of the door at the two sides and push inwards to re‐...
Página 24 Make sure that you put the glass panels (A and B) back in the correct sequence. Check for the symbol / printing on the side of the glass panel, each of the glass panels looks different to make the disassembly and assembly easier.
Página 25 ......... 14. ENERGY EFFICIENCY 14.1 Product Information and Product Information Sheet* Supplier's name Electrolux Model identification KOCGS70TX 949494043 Energy Efficiency Index 95.3 Energy efficiency class Energy consumption with a standard load, conventional mode 0.93 kWh/cycle Energy consumption with a standard load, fan-forced mode 0.81 kWh/cycle...
Página 26 Number of cavities Heat source Electricity Volume 72 l Type of oven Built-In Oven Mass 31.7 kg * For European Union according to EU Regulations 65/2014 and 66/2014. For Republic of Belarus according to STB 2478-2017, Appendix G; STB 2477-2017, Annexes A and B. For Ukraine according to 568/32020.
Página 27 NOUS PENSONS À VOUS Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à...
Página 28 INFORMATION SUR LA SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.
Página 29 Cet appareil est conçu pour un usage domestique unique, • dans un environnement intérieur. Cet appareil peut être utilisé dans les bureaux, les • chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.
Página 30 2. CONSIGNES DE SÉCURITÉ 2.1 Installation Profondeur avec porte ou‐ 1022 mm verte AVERTISSEMENT! L'appareil doit être installé Dimensions minimales de 560x20 mm uniquement par un professionnel l’ouverture de ventilation. qualifié. Ouverture placée sur la partie inférieure de la face •...
Página 31 Assurez-vous que la prise secteur est • Assurez-vous que les orifices d'aération accessible après l'installation. ne sont pas obstrués. • Si la prise secteur est détachée, ne • Ne laissez pas l'appareil sans surveillance branchez pas la fiche secteur. durant son fonctionnement. •...
Página 32 • Cuisinez toujours avec la porte de – Soyez prudent en ouvrant la porte de l’appareil fermée. l'appareil après une cuisson à la • Si l’appareil est installé derrière la paroi vapeur. d’un meuble (par ex. une porte), veuillez à 2.6 Éclairage interne ce que la porte ne soit jamais fermée lorsque l’appareil fonctionne.
Página 33 3. INSTALLATION 3.1 Encastrement AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG/Electrolux Oven - Column installation (*mm) min. 550 min. 560 ±1 (*mm) min. 550 min. 560 ±1 FRANÇAIS...
Página 34 3.2 Fixation du four au meuble 4. DESCRIPTION DE L'APPAREIL 4.1 Vue d’ensemble Bandeau de commande Manette de sélection des modes de cuisson Voyant / symbole de mise sous tension Affichage Thermostat Indicateur / symbole de température Voyant de la réserve d'eau Bac à...
Página 35 5. BANDEAU DE COMMANDE 5.1 Manettes rétractables Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement. 5.2 Touches sensitives Pour régler l'heure. Pour régler une fonction de l'horloge. Pour régler l'heure. 5.3 Affichage A. Fonctions de l’horloge B.
Página 36 Retirez du four les accessoires Réglez la température maxima‐ - appuyez pour régler et les supports de grille amovi‐ l’heure. Après environ 5 s, le le pour la fonction : bles. symbole cesse de clignoter et Durée : 1 h. Nettoyez le four et les acces‐...
Página 37 7.4 Vidange du réservoir d'eau 7.5 Modes de cuisson ATTENTION! Mode de cuis‐ Application Assurez-vous que le four a refroidi avant de commencer à vider le réservoir d'eau. Le four est éteint. 1. Préparez le tuyau de vidange (C) fourni dans le sachet du mode d'emploi.
Página 38 exigences Ecodesign selon les normes EU 65/2014 et UE 66/2014. Tests conformément Mode de cuis‐ Application à la norme EN 60350-1. La porte du four doit être fermée pendant la Pour cuire et rôtir des aliments cuisson pour que la fonction ne soit pas sur un seul niveau.
Página 39 Comment régler : Durée Étape 1 Sélectionnez la fonction et la température du four. Étape 2 - appuyez à plusieurs reprises. - commence à clignoter. Étape 3 - appuyez pour régler la durée. L'affichage indique : - clignote lorsque la durée définie est écoulée. Le signal sonore retentit et le four s'éteint. Étape 4 Appuyez sur n’importe quelle touche pour arrêter le signal sonore.
Página 40 Grille métallique: Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas. Plateau de cuisson / Lèchefrite: Poussez la plaque entre les rails du support de grille. Grille métallique, Plateau de cuisson / Lèchef‐ rite: Poussez la plaque entre les rails du support de grille et glissez la grille métallique entre les rails se...
Página 41 9.3 Accessoires pour la cuisson à Le plat de cuisson alimentaire pour les fonctions de cuisson à la vapeur la vapeur Le plat de cuisson alimentaire est composé Le kit d'accessoires pour la d’un récipient en verre (A), d’un couvercle cuisson à...
Página 42 Injecteur, tuyau d’injection et gril en acier. Gril en acier (E) • Ne posez pas le plat de cuisson chaud • Ne nettoyez pas le plat de cuisson avec sur des surfaces froides ou mouillées. des éponges et des poudres abrasifs. •...
Página 43 10. FONCTIONS SUPPLÉMENTAIRES 10.1 Ventilateur de refroidissement surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité Lorsque le four fonctionne, le ventilateur de interrompant l'alimentation électrique. Le four refroidissement se met automatiquement en se remet automatiquement en marche pour refroidir les surfaces du four.
Página 44 Ramequins Plaque à pizza Plat de cuisson Moule pour fond de tarte Céramique Sombre, non réfléchissant Sombre, non réfléchissant Sombre, non réfléchissant 8 cm de diamètre, Diamètre de 28 cm Diamètre : 26 cm Diamètre de 28 cm 5 cm de hauteur 11.3 Chaleur tournante humide Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci-...
Página 45 (°C) (min) Chachlyk, 0.5 kg Plateau de cuisson ou plat à 40 - 50 rôtir Cookies, (16 pièces) Plateau de cuisson ou plat à 30 - 45 rôtir Macarons, (20 piè‐ Plateau de cuisson ou plat à 45 - 55 ces) rôtir Muffins, (12 pièces)
Página 46 (°C) (min) Tourte aux Chauffage Grille métalli‐ 70 - 90 pommes, Haut/ Bas 2 moules Ø20 cm Tourte aux Chaleur tour‐ Grille métalli‐ 70 - 90 pommes, nante 2 moules Ø20 cm Génoise, Chauffage Grille métalli‐ 40 - 50 Préchauffez le four moule à...
Página 47 12. ENTRETIEN ET NETTOYAGE AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. 12.1 Remarques concernant l'entretien Nettoyez la façade du four avec un chiffon doux, de l’eau tiède et un détergent doux. Net‐ toyez et contrôlez le joint de la porte autour du cadre de la cavité. Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.
Página 48 Étape 3 Écartez l'arrière du support de grille de la paroi latérale et retirez-le. Étape 4 Installez les supports de grille dans l'ordre inverse. Les goupilles de retenue sur les rails télescopiques doivent pointer vers l’avant. 12.3 Comment utiliser : Nettoyage Aqua Clean Étape 3 Réglez la température sur 90 °C.
Página 49 Dureté de l'eau Bandelette de Dépôt calcaire Classification Nettoyez le ré‐ test (mg/l) de l'eau servoir d'eau Niveau tous les 0 - 7 0 - 50 douce 75 cycles - 2,5 mois 8 - 14 51 - 100 modérément du‐ 50 cycles - 2 mois 15 - 21...
Página 50 Étape 5 Fermez la porte du four à la première posi‐ tion d'ouverture (mi-parcours). Puis soulevez et tirez la porte vers l'avant et retirez-la de son logement. Étape 6 Déposez la porte sur une surface stable re‐ couverte d'un tissu doux. Étape 7 Tenez la garniture de porte (B) sur le bord supérieur de la porte des deux côtés et...
Página 51 Veillez à replacer les panneaux de verre (A et B) dans le bon ordre. Cherchez le symbole / l'impression se trouvant sur le côté du panneau de verre. Tous les panneaux ont un symbole différent pour faciliter le dé‐ montage et le montage. Lorsque le cadre de la porte est installé...
Página 52 13. DÉPANNAGE AVERTISSEMENT! Problème Vérifiez si... Reportez-vous aux chapitres concernant la sécurité. Il y a assez d’eau dans le Le voyant est allumé. réservoir. Si le réservoir 13.1 Que faire si... est plein et que le voyant est toujours allumé, con‐ Dans tous les cas ne figurant pas dans ce tactez un service après- vente agréé.
Página 53 14. RENDEMENT ÉNERGÉTIQUE 14.1 Informations produit et fiche d’informations produit* Nom du fournisseur Electrolux Identification du modèle KOCGS70TX 949494043 Indice d’efficacité énergétique 95.3 Classe d’efficacité énergétique Consommation d’énergie avec charge standard, en mode conven‐ 0.93 kWh/cycle tionnel Consommation d’énergie avec charge standard, en mode chaleur 0.81 kWh/cycle...
Página 54 Maintien des aliments au chaud Chaleur tournante humide Sélectionnez la température la plus basse Fonction conçue pour économiser de possible pour utiliser la chaleur résiduelle et l'énergie en cours de cuisson. maintenir le repas au chaud. 15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole portant le symbole avec les ordures...
Página 55 WIR DENKEN AN SIE Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.
Página 56 SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf. 1.1 Sicherheit von Kindern und schutzbedürftigen Personen Das Gerät kann von Kindern ab 8 Jahren und Personen mit...
Página 57 Dieses Gerät ist für den Hausgebrauch in einem • Einfamilienhaus in Innenräumen bestimmt. Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern • in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet. Die Montage des Geräts und der Austausch des Kabels •...
Página 58 2. SICHERHEITSANWEISUNGEN 2.1 Montage Mindestgröße der Belüf‐ 560x20 mm tungsöffnung. Öffnung auf WARNUNG! der Rückseite unten Die Montage des Geräts darf nur von einer qualifizierten Fachkraft Länge des Netzanschluss‐ 1500 mm durchgeführt werden. kabels. Das Kabel befindet sich in der rechten Ecke •...
Página 59 • Ziehen Sie nicht am Netzkabel, wenn Sie • Lassen Sie das Gerät während des das Gerät von der Stromversorgung Betriebs nicht unbeaufsichtigt. trennen möchten. Ziehen Sie stets am • Schalten Sie das Gerät nach jedem Netzstecker. Gebrauch aus. • Verwenden Sie nur geeignete •...
Página 60 • Ist das Gerät hinter einer Möbelfront (wie – Öffnen Sie während des Dampfgarens etwa einer Tür) installiert, achten Sie nicht die Gerätetür. darauf, dass die Tür während des – Öffnen Sie die Gerätetür vorsichtig Gerätebetriebs nicht geschlossen wird. nach dem Dampfgaren. Hinter einer geschlossenen Möbelfront 2.6 Innenbeleuchtung können sich Hitze und Feuchtigkeit...
Página 61 3. MONTAGE 3.1 Montage WARNUNG! Siehe Kapitel Sicherheitshinweise. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG/Electrolux Oven - Column installation (*mm) min. 550 min. 560 ±1 (*mm) min. 550 min. 560 ±1 DEUTSCH...
Página 62 3.2 Befestigung des Ofens am Möbel 4. GERÄTEBESCHREIBUNG 4.1 Gesamtansicht Bedienfeld Einstellknopf für die Ofenfunktionen Betriebskontrolllampe/-symbol Display Einstellknopf (für die Temperatur) Temperaturanzeige/-symbol Wassertank-Füllstandsanzeige Wassertank Heizelement Lampe Ventilator Garraumvertiefung - Behälter für die Aqua-Reinigungsfunktion Einhängegitter, herausnehmbar Ablaufschlauch Wasserauslassventil Einschubebenen Dampfeinlass 4.2 Zubehör Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.
Página 63 5. BEDIENFELD 5.1 Versenkbare Knöpfe Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus. 5.2 Sensorfelder/Tasten Einstellen der Zeit. Einstellen einer Uhrfunktion. Einstellen der Zeit. 5.3 Display A. Uhrfunktionen B. Timer 6. VOR DER ERSTEN INBETRIEBNAHME WARNUNG! Siehe Kapitel Sicherheitshinweise.
Página 64 Entfernen Sie alle Zubehörteile Stellen Sie die Höchsttempera‐ - zum Einstellen der und die herausnehmbaren Ein‐ tur für folgende Funktion ein: Zeit drücken. Nach etwa 5 Sek. hängegitter aus dem Backofen. hört die Anzeige auf zu blinken Feuchten Sie ein weiches Tuch und das Display zeigt die Zeit Zeit: 1 Std.
Página 65 5. Sobald kein Wasser mehr austritt, trennen Sie das Verbindungsstück vom Der Tank ist leer. Fül‐ Ventil. len Sie den Tank auf. Verwenden Sie das abgelassene Wenn Sie zu viel Wasser in den Tank füllen, Wasser nicht zum erneuten leitet der Sicherheitsauslass das Befüllen des Wasserbehälters.
Página 66 Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 Ofenfunktion Gerät verwendet. Tests nach EN 60350-1. Zum Grillen dünner Lebensmit‐ Die Backofentür sollte während des tel in größeren Mengen und zum Garvorgangs geschlossen bleiben, damit die Toasten von Brot. Grillstufe 2 Funktion nicht unterbrochen wird.
Página 67 Änderung: Uhrzeit Schritt 1 – wiederholt drücken, um die Tageszeit zu ändern. – beginnt zu blinken. Schritt 2 – zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an. Einstellung: Dauer Schritt 1 Stellen Sie eine Ofenfunktion und die Temperatur ein.
Página 68 Kombirost: Schieben Sie den Rost zwischen die Führungs‐ schienen der Einhängegitter mit den Füßen nach unten zeigend. Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Füh‐ rungsstäbe der Einhängegitter. Kombirost, Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Füh‐ rungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber.
Página 69 9.3 Zubehör für das Dampfgaren Die Nahrungsmittelauflaufform für Dampfgarfunktionen Die Zubehörteile für das Die Nahrungsmittelauflaufform besteht aus Dampfgaren sind nicht im einer Glasschale (A), einem Deckel (B), Lieferumfang des Backofens einem Dampfstrahlrohr (C), einer enthalten. Wenden Sie sich bitte Dampfstrahldüse (D) und einem Stahlgrill für weitere Informationen an (E).
Página 70 Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter. Stahlgrill (E) 9.4 Dampfgaren in einer • Stellen Sie die heiße Auflaufform nicht auf kalte oder nasse Oberflächen. Nahrungsmittelauflaufform • Geben Sie keine kalten Flüssigkeiten in die Auflaufform, wenn sie heiß ist. • Verwenden Sie die Auflaufform nicht auf einer heißen Kochfläche.
Página 71 10. ZUSATZFUNKTIONEN 10.1 Kühlgebläse gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Wenn der Backofen in Betrieb ist, wird das Sicherheitsthermostat ausgestattet, der die Kühlgebläse automatisch eingeschaltet, um Stromzufuhr unterbrechen kann. Die die Ofenoberflächen zu kühlen. Wenn Sie Wiedereinschaltung des Backofens erfolgt den Backofen ausschalten kann das automatisch bei Temperaturabfall.
Página 72 Förmchen Pizzapfanne Backform Tortenbodenform Keramikform Dunkel, nicht reflektierend Dunkel, nicht reflektierend Dunkel, nicht reflektierend 8 cm Durchmes‐ 28 cm Durchmesser 26 cm Durchmesser 28 cm Durchmesser ser, 5 cm Höhe 11.3 Feuchte Umluft Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.
Página 73 (°C) (Min.) Mürbeteigplätzchen, Backblech oder tiefes Blech 40 - 50 20 Stück Törtchen, 8 Stück Backblech oder tiefes Blech 30 - 40 Gemüse, pochiert, Backblech oder tiefes Blech 35 - 45 0,4 kg Vegetarisches Ome‐ Pizzapfanne auf Kombirost 35 - 45 lett Mediterranes Gemü‐...
Página 74 (°C) (Min.) Mürbeteig‐ Heißluft Backblech 140 - 150 20 - 40 gebäck Mürbeteig‐ Heißluft Backblech 2 und 4 140 - 150 25 - 45 gebäck Mürbeteig‐ Ober-/Unter‐ Backblech 140 - 150 25 - 45 gebäck hitze Toast, 4 - 6 Grill Kombirost Max.
Página 75 Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkan‐ tigen Gegenständen.
Página 76 Schritt 4 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf. Stellen Sie die Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abge‐ kühlt ist. Schritt 5 Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf.
Página 77 Schritt 1 Öffnen Sie die Backofentür vollständig und suchen Sie nach dem Scharnier auf der rechten Seite der Tür. Schritt 2 Benutzen Sie einen Schraubenzieher, um den rechten Scharnierhebel anzuheben und zu drehen. Schritt 3 Fassen Sie das Scharnier auf der linken Sei‐ te der Tür an.
Página 78 Schritt 10 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasschei‐ ben sorgfältig ab. Reinigen Sie die Glas‐ scheiben nicht im Geschirrspüler. Schritt 11 Setzen Sie nach der Reinigung die Glas‐ scheiben und die Backofentür ein. Achten Sie beim Wiedereinsetzen der Glasscheiben (A und B) auf die richtige Reihenfolge.
Página 79 Hintere Lampe Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab. Schritt 2 Reinigen Sie die Glasabdeckung. Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe. Schritt 4 Bringen Sie die Glasabdeckung an. 13.
Página 80 Produktnummer (PNC) ......... Seriennummer (S.N.) ......... 14. ENERGIEEFFIZIENZ 14.1 Produktinformationen und Produktinformationsblatt* Name des Lieferanten Electrolux Modellbezeichnung KOCGS70TX 949494043 Energieeffizienzindex 95.3 Energieeffizienzklasse Energieverbrauch mit einer Standardbeladung, konventioneller Mo‐ 0.93 kWh/Programm Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.81 kWh/Programm Anzahl der Garräume Wärmequelle...
Página 81 Restwärme Restwärme zum Warmhalten von Speisen Beträgt die Garzeit mehr als 30 Minuten, nutzen möchten. reduzieren Sie die Ofentemperatur 3 - 10 Feuchte Umluft Min. vor Ablauf des Garvorgangs. Die Diese Funktion soll während des Restwärme im Backofen wird weiterhin Garvorgangs Energie sparen.
Página 82 PENSIAMO A TE Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Página 83 INFORMAZIONI DI SICUREZZA Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro. 1.1 Sicurezza di bambini e persone vulnerabili Quest’apparecchiatura può...
Página 84 Quest’apparecchiatura è progettata per un uso domestico • singolo in un ambiente interno. Quest’apparecchiatura può essere utilizzata in uffici, • camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi). L'installazione dell'apparecchiatura e la sostituzione dei •...
Página 85 2. ISTRUZIONI DI SICUREZZA 2.1 Installazione Profondità di incasso del‐ 548 mm l'apparecchiatura AVVERTENZA! L’installazione Profondità con porta aperta 1022 mm dell'apparecchiatura deve essere Dimensioni minime dell'a‐ 560x20 mm eseguita da personale pertura di ventilazione. qualificato. Apertura collocata sul lato posteriore inferiore •...
Página 86 Verificare che la spina di alimentazione • Non modificare le specifiche tecniche rimanga accessibile dopo l'installazione. dell'apparecchiatura. • Nel caso in cui la spina di corrente sia • Assicurarsi che le aperture di ventilazione allentata, non collegarla alla presa. non siano bloccate. •...
Página 87 2.5 Cottura a vapore • Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico. AVVERTENZA! • Usare una leccarda per torte umide. I Vi è il rischio di ustioni o di danni succhi di frutta causano macchie che all'apparecchiatura.
Página 88 • Tagliare il cavo elettrico nell'apparecchiatura. dell'apparecchiatura e smaltirlo. 3. INSTALLAZIONE 3.1 Incasso AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG/Electrolux Oven - Column installation (*mm) min. 550 min. 560 ±1 ITALIANO...
Página 89 (*mm) min. 550 min. 560 ±1 3.2 Fissaggio nel mobile ITALIANO...
Página 90 4. DESCRIZIONE DEL PRODOTTO 4.1 Panoramica generale Pannello di controllo Manopola di regolazione delle funzioni di riscaldamento Lampadina/simbolo alimentazione Display Manopola di regolazione della temperatura Indicatore della temperatura / simbolo Indicatore del serbatoio d'acqua Vaschetta dell'acqua Resistenza Lampadina Ventilatore Goffratura cavità - Contenitore pulizia con acqua Supporto ripiano, smontabile Tubo di scarico...
Página 91 5.2 Campo sensore / Pulsante Per impostare l'ora. Per impostare una funzione orologio. Per impostare l'ora. 5.3 Display A. Funzioni dell’orologio B. Timer 6. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. 6.1 Prima di utilizzare l’apparecchiatura per la prima volta Il forno può...
Página 92 7. UTILIZZO QUOTIDIANO AVVERTENZA! ATTENZIONE! Fare riferimento ai capitoli sulla L'apparecchiatura è sicurezza. incandescente. Pericolo di ustione. Fare attenzione quando si tocca la vaschetta dell'acqua. 7.1 Come impostare: Funzione cottura 7.3 Indicatore del serbatoio d'acqua Fase 1 Ruotare la manopola delle funzioni di riscaldamento per selezionare una fun‐...
Página 93 Funzione cot‐ Applicazione tura Questa funzione è progettata per il risparmio energetico du‐ rante la cottura. Quando viene Cottura ventilata usata questa funzione, la tem‐ umida peratura all’interno della cavità potrebbe essere diversa rispetto alla temperatura impostata. La potenza riscaldante potrebbe essere ridotta.
Página 94 forno funzioni con la più elevata efficienza ventilata umida. Per indicazioni generali sul energetica possibile. risparmio energetico rimandiamo al capitolo "Efficienza energetica", Risparmio Per le istruzioni di cottura rimandiamo al energetico. capitolo "Consigli e suggerimenti", Cottura 8. FUNZIONI DEL TIMER 8.1 Funzioni dell’orologio Funzione orologio Applicazione...
Página 95 Come impostare: Durata Passaggio - premere per impostare la durata. Il display visualizza: - lampeggia al termine del tempo impostato. Viene emesso un segnale acustico e il forno si spegne. Passaggio Premere un tasto per interrompere il segnale. Passaggio Portare la manopola nella posizione di spegnimento. Come impostare: Contaminuti Passaggio - premere ripetutamente.
Página 96 Griglia: Spingere il ripiano fra le guide del supporto e veri‐ ficare che i piedini siano rivolti verso il basso. Lamiera dolci / Leccarda: Spingere la lamiera tra le guide del supporto ripia‐ Griglia, Lamiera dolci / Leccarda: Spingere il vassoio tra le guide del supporto ripia‐ no e il ripiano a filo sulle guide sovrastanti.
Página 97 9.3 Accessori per la cottura a Teglia dietetica per le funzioni di cottura a vapore vapore La teglia dietetica è costituita da una ciotola Gli accessori del kit per la di vetro (A), un coperchio (B), un tubicino cottura a vapore non sono forniti dell'iniettore (C), un iniettore (D) e un grill in con il forno.
Página 98 Iniettore, tubicino dell'iniettore e un grill in acciaio. Griglia in acciaio (E) • Non posizionare la teglia calda su • Non pulire la teglia con detergenti superfici fredde/bagnate. abrasivi, pagliette e polveri. • Non versare liquidi freddi nella teglia 9.4 Cottura a vapore in una teglia quando è...
Página 99 10. FUNZIONI AGGIUNTIVE 10.1 Ventola di raffreddamento surriscaldamento pericoloso. Per evitare che questo accada, il forno è dotato di un Quando il forno è in funzione, la ventola di termostato di sicurezza che interrompe raffreddamento si accende in modo l'alimentazione della corrente elettrica. automatico per tenere fresche le superfici del All'abbassamento della temperatura, il forno forno.
Página 100 Pirofile monopor‐ zione Teglia da pizza Pirofila Tortiera per flan Ceramica Scura, non riflettente Scura, non riflettente Scura, non riflettente diametro 8 cm, al‐ 28 cm di diametro 26 cm di diametro 28 cm di diametro tezza 5 cm 11.3 Cottura ventilata umida Per ottenere i risultati migliori, attenersi ai suggerimenti elencati nella tabella sottostante.
Página 101 (°C) (min.) Pasta saporita, 16 vassoio di cottura o leccarda 35 - 45 pezzi Biscotti di pasta frolla, vassoio di cottura o leccarda 40 - 50 20 pezzi Tortine, 8 pezzi vassoio di cottura o leccarda 30 - 40 Verdure, al vapore, vassoio di cottura o leccarda 35 - 45 0,4 kg...
Página 102 (°C) (min.) Sponge ca‐ Cottura venti‐ Ripiano a filo 2 40 - 50 Preriscaldare il forno ke, stampo lata per 10 minuti. per torta Ø26 cm Sponge ca‐ Cottura venti‐ Ripiano a filo 2 e 4 40 - 60 Preriscaldare il forno ke, stampo lata per 10 minuti.
Página 103 Pulire la cavità dopo ogni utilizzo. L'accumulo di grasso o di altri residui potrebbe causare un incendio. L'umidità può formare condensa nel forno o sui pannelli di vetro dello sportello. Per ridurre la condensa, mettere in funzione il forno 10 minuti prima di iniziare a cucinare. Non lasciare le vivande nel forno per più...
Página 104 12.4 Come eseguire la pulizia: Serbatoio dell'acqua Passaggio Spegnere il forno. Passaggio Collocare una leccarda sotto al foro di entrata vapore. Passaggio Versare acqua nella vaschetta: 850 ml. Aggiungere l'acido citrico: 5 cucchiaini. Attendere 60 minuti. Passaggio Attivare il forno e impostare la funzione: Cottura ventilata + Vapore.Impostare la temperatura a 230 °C.
Página 105 Fase 1 Aprire completamente la porta e individuare la cerniera sul lato destro della stessa. Fase 2 Usare un cacciavite per sollevare e ruotare completamente il lato cerniera del lato de‐ stro. Fase 3 Individuare la cerniera sul lato sinistro della porta.
Página 106 Fase 10 Pulire il pannello di vetro con dell'acqua sa‐ ponata. Asciugare i pannelli di vetro facendo attenzione. Non pulire i pannelli in vetro in la‐ vastoviglie. Fase 11 Al termine della pulizia, installare i pannelli in vetro e la porta del forno. Assicurarsi di rimontare i pannelli in vetro (A e B) nel‐...
Página 107 Lampadina posteriore Passaggio Girare il rivestimento di vetro per toglierlo. Passaggio Pulire il coperchio in vetro. Passaggio Sostituire la lampadina con una resistente al calore fino a 300 °C. Passaggio Installare il coperchio in vetro. 13. RISOLUZIONE DEI PROBLEMI AVVERTENZA! Problema Controllare se...
Página 108 ......... 14. EFFICIENZA ENERGETICA 14.1 Informazioni sul prodotto e scheda informativa sul prodotto* Nome del fornitore Electrolux Identificazione modello KOCGS70TX 949494043 Indice di efficienza energetica 95.3 Classe di efficienza energetica Consumo energetico con carico standard, modalità tradizionale 0.93 kWh/ciclo Consumo di energia con un carico standard, modalità a circolazio‐...
Página 109 Calore residuo Tenere in caldo gli alimenti Quando la durata di cottura è superiore ai 30 Scegliere l'impostazione di temperatura più minuti, ridurre la temperatura del forno al bassa per sfruttare il calore residuo e minimo 3-10 minuti prima della fine del mantenere calda la pietanza.
Página 110 PENSAMOS EN USTED Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá...
Página 111 INFORMACIÓN SOBRE SEGURIDAD Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.
Página 112 Este aparato está diseñado para uso doméstico en • interiores. Este aparato se puede utilizar en oficinas, habitaciones de • hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico. Solo un electricista cualificado puede instalar este aparato y •...
Página 113 2. INSTRUCCIONES DE SEGURIDAD 2.1 Instalación Tamaño mínimo de la 560x20 mm abertura de ventilación. ADVERTENCIA! Abertura situada en la par‐ Sólo un técnico cualificado te trasera inferior puede instalar el aparato. Longitud del cable de ali‐ 1500 mm • Retire todo el embalaje. mentación.
Página 114 • Si la toma de corriente está floja, no • No deje el aparato desatendido durante el conecte el enchufe. funcionamiento. • No desconecte el aparato tirando del • Apague el aparato después de cada uso. cable de conexión a la red. Tire siempre •...
Página 115 2.6 Iluminación interna o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso. ADVERTENCIA! Riesgo de descarga eléctrica. 2.4 Mantenimiento y limpieza • En cuanto a la(s) bombilla(s) de este ADVERTENCIA! producto y las de repuesto vendidas por Existe riesgo de lesiones,...
Página 116 3.1 Empotrado www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG/Electrolux Oven - Column installation (*mm) min. 550 min. 560 ±1 (*mm) min. 550 min. 560 ±1 ESPAÑOL...
Página 117 3.2 Fijación del horno al mueble 4. DESCRIPCIÓN DEL PRODUCTO 4.1 Resumen general Panel de control Mando de las funciones de cocción Piloto/símbolo de alimentación Pantalla Mando de control (para la temperatura) Indicador/símbolo de temperatura Indicador del depósito de agua Compartimento de agua Elemento calentador Bombilla...
Página 118 5. PANEL DE MANDOS 5.1 Mandos escamoteables Para usar el aparato, presione el mando. El mando sale del alojamiento. 5.2 Sensores / botones Para ajustar la hora. Para ajustar una función de reloj. Para ajustar la hora. 5.3 Pantalla A. Funciones del reloj B.
Página 119 Retire todos los accesorios y Seleccione la temperatura má‐ - pulse para ajustar la carriles de apoyo extraíbles del hora. Después de unos 5 se‐ xima para la función: horno. gundos, el parpadeo cesa y la Tiempo: 1 h. Limpie el horno y los acceso‐ pantalla indica la hora ajustada.
Página 120 7.4 Cómo vaciar el depósito de 7.5 Funciones de cocción agua Función de Aplicación PRECAUCIÓN! cocción Asegúrese de que el horno está frío antes de vaciar el depósito El horno está apagado. de agua. Posición de apa‐ 1. Prepare el tubo de desagüe (C), incluido gado en el embalaje junto con el manual de instrucciones.
Página 121 ecológico según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1. Función de Aplicación cocción La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa Para hornear y asar alimentos la función y el horno funcione con la máxima en una posición de parrilla.
Página 122 Cómo ajustar: Duración Paso 1 Programa una función y una temperatura del horno. Paso 2 - pulsa repetidamente. - empieza a parpadear. Paso 3 - pulsa para fijar la duración. La pantalla muestra: - parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga. Paso 4 Pulsa cualquier tecla para detener la señal.
Página 123 Parrilla: Inserte la parrilla entre las guías del carril y asegú‐ rese de que las hendiduras apuntan hacia abajo. Bandeja / Bandeja honda: Introduzca la bandeja entre las guías del carril de apoyo. Parrilla, Bandeja / Bandeja honda: Posicione la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima.
Página 124 9.3 Accesorios para cocción al Bandeja alimentaria para hornear en modalidad de cocción al vapor vapor La bandeja alimentaria para hornear consta El kit de accesorios para cocinar de un cuenco de cristal (A), una tapa (B), un al vapor no se incluye con el tubo del inyector (C), un inyector (D) y un grill horno.
Página 125 Inyector, tubo del inyector y grill de acero. Grill de acero (E) • No coloque la bandeja de horneado • No limpie la bandeja con productos caliente sobre superficies frías o abrasivos, estropajos ni polvos. húmedas. 9.4 Cocción al vapor en bandeja •...
Página 126 10. FUNCIONES ADICIONALES 10.1 Ventilador de enfriamiento sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato Cuando el horno funciona, el ventilador de de seguridad que interrumpe la alimentación. enfriamiento se pone en marcha El horno se vuelve a encender automáticamente para mantener frías las automáticamente cuando desciende la superficies del horno.
Página 127 Ramequines Bandeja para pizza Bandeja para hornear Molde para base Cerámica Oscuro, mate Oscuro, mate Oscuro, mate 8 cm de diámetro, 28 cm de diámetro 26 cm de diámetro 28 cm de diámetro 5 cm de altura 11.3 Horneado húmedo + ventil. Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.
Página 128 (°C) (min) Muffins, 12 piezas bandeja o bandeja honda 30 - 40 Tarta salada, 16 pie‐ bandeja o bandeja honda 35 - 45 Galletas crujientes de bandeja o bandeja honda 40 - 50 masa quebrada, 20 piezas Tartaletas, 8 piezas bandeja o bandeja honda 30 - 40 Verduras pochadas,...
Página 129 (°C) Bizcocho, Cocción con‐ Parrilla 40 - 50 Precaliente el horno molde de vencional 10 minutos. repostería Ø26 cm Bizcocho, Aire caliente Parrilla 40 - 50 Precaliente el horno molde de 10 minutos. repostería Ø26 cm Bizcocho, Aire caliente Parrilla 2 y 4 40 - 60 Precaliente el horno...
Página 130 12.1 Notas sobre la limpieza Limpie la parte delantera del horno con un paño suave humedecido en agua templada y ja‐ bón suave. Limpie y compruebe la junta de la puerta alrededor del interior. Utilice un producto de limpieza para limpiar las superficies metálicas. Limpie las manchas con un detergente suave.
Página 131 Paso 2 Paso 6 Espere hasta que el horno esté frío. Seleccione la función: Seque el interior con un paño suave. Paso 3 Ajuste la temperatura a 90 °C. 12.4 Cómo limpiar: Depósito de Paso 4 Deje funcionar el horno 30 minutos. agua Paso 5 Apague el horno.
Página 132 PRECAUCIÓN! No utilice el aparato sin los paneles de cristal. Paso 1 Abra completamente la puerta y localice la bisagra del lado derecho de la puerta. Paso 2 Utilice un destornillador para levantar y girar completamente la palanca de la bisagra de‐ recha.
Página 133 Paso 10 Limpie los paneles de cristal con agua y ja‐ bón. Seque los paneles de cristal con cuida‐ do. No limpie los paneles de cristal en el la‐ vavajillas. Paso 11 Después de la limpieza, instale el panel de vidrio y la puerta del horno.
Página 134 Bombilla trasera Paso 1 Gire la tapa de cristal para extraerla. Paso 2 Limpie la tapa de cristal. Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C. Paso 4 Instale la tapa de cristal. 13. SOLUCIÓN DE PROBLEMAS ADVERTENCIA! Problema Compruebe que...
Página 135 14. EFICACIA ENERGÉTICA 14.1 Información del producto y hoja de información del producto* Nombre del proveedor Electrolux Identificación del modelo KOCGS70TX 949494043 Índice de eficiencia energética 95.3 Clase de eficiencia energética Consumo de energía con una carga estándar, modo convencional 0.93 kWh/ciclo...
Página 136 Calor residual Mantener calientes los alimentos Para una duración de la cocción superior a Si desea utilizar el calor residual para 30 minutos, reduzca la temperatura del mantener calientes los alimentos, seleccione horno un mínimo de 3 - 10 minutos antes de el ajuste de temperatura más bajo posible.
Página 140 electrolux.com...

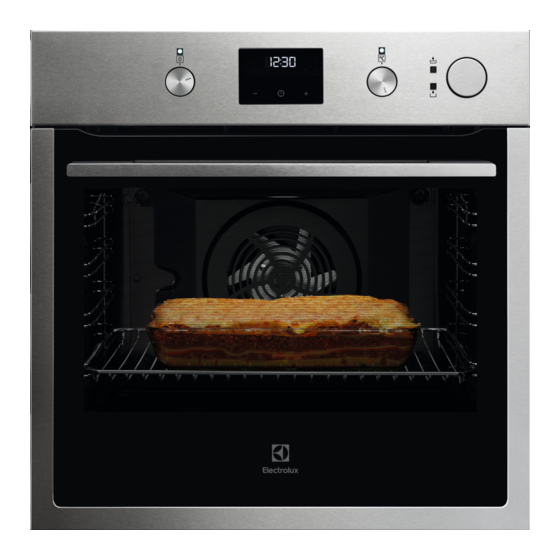

Electrolux KOCGS70TX Manual De Instrucciones
