Manual del usuario y de mantenimiento

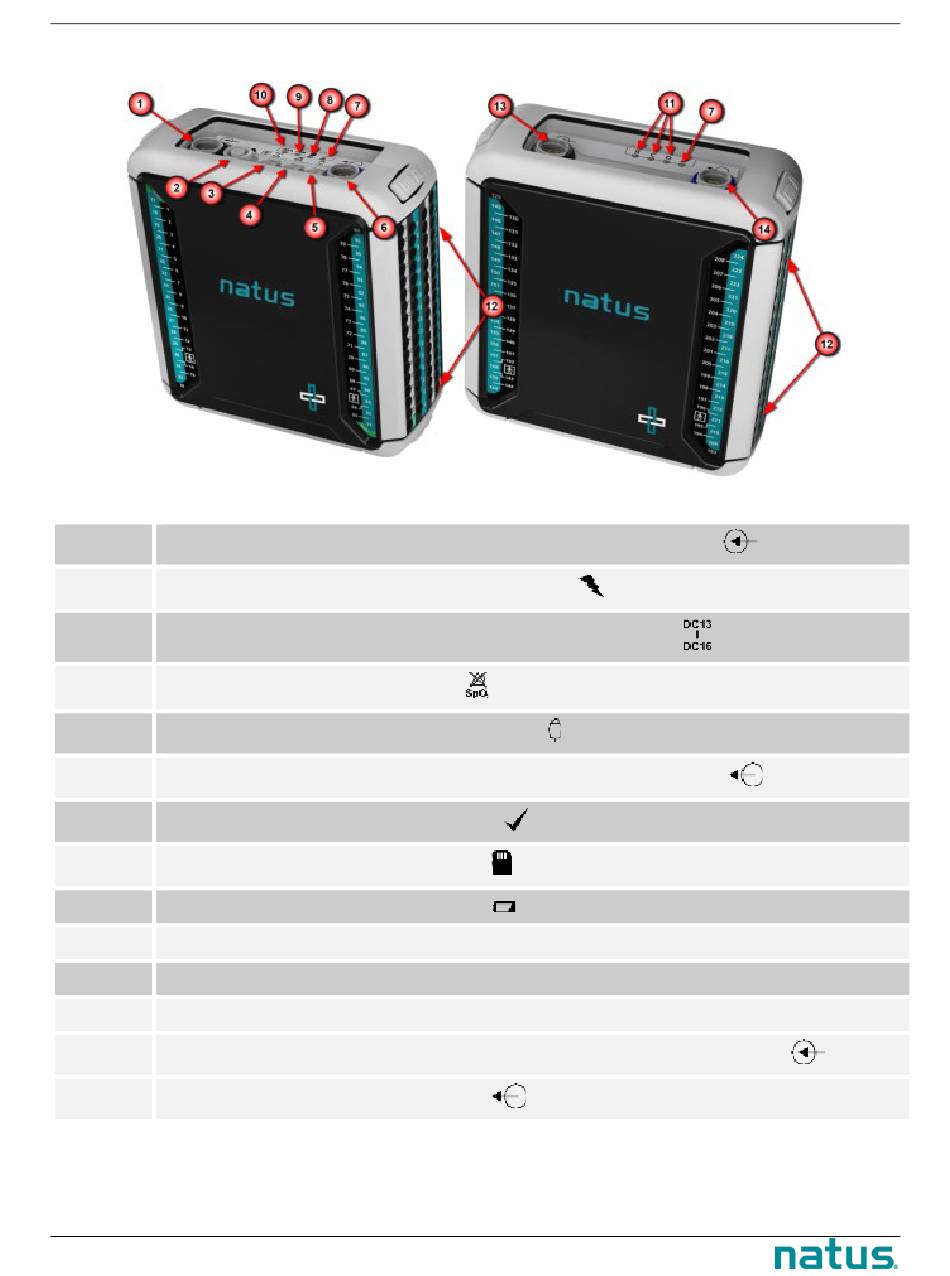

Cajas de conexiones principal y secundaria de Quantum

Sistema principal de conexiones Quantum, canales 1 a 128
1
Conexión de cable de la base Natus al sistema principal de conexiones. Marcado con
2
Conector del adaptador del estimulador cortical. Marcado con
3
Conexión del cable de conexión de las entradas de CC 13 a la 16. Marcado con
4
Conexión para oxímetro Nonin. Marcado con
5
Conexión de botón de eventos del paciente. Marcado con .
6
Conexión del sistema principal de conexiones a la caja de conexiones B. Marcado con
7
LED de estado de caja de conexiones. Marcado con
8
Reservado para su uso en el futuro. Marcado con
9
Reservado para su uso en el futuro. Marcado con
10 Marcado con A. El verde indica que la alimentación está encendida.
11 Indicador LED situado en las cajas de conexiones unidas. Marcado con B, C o D.
12 Entradas de canales EEG estándar. Marcadas numéricamente.
13
Conexión del cable de la caja de conexiones B al sistema principal de conexiones. Marcado con
14
Reservado para su uso en el futuro. Marcado con
39
Sistema B de conexiones Quantum, canales 129 a 256
.
.
.
.
.
.
Amplificador Natus Quantum
.
.
.
.
