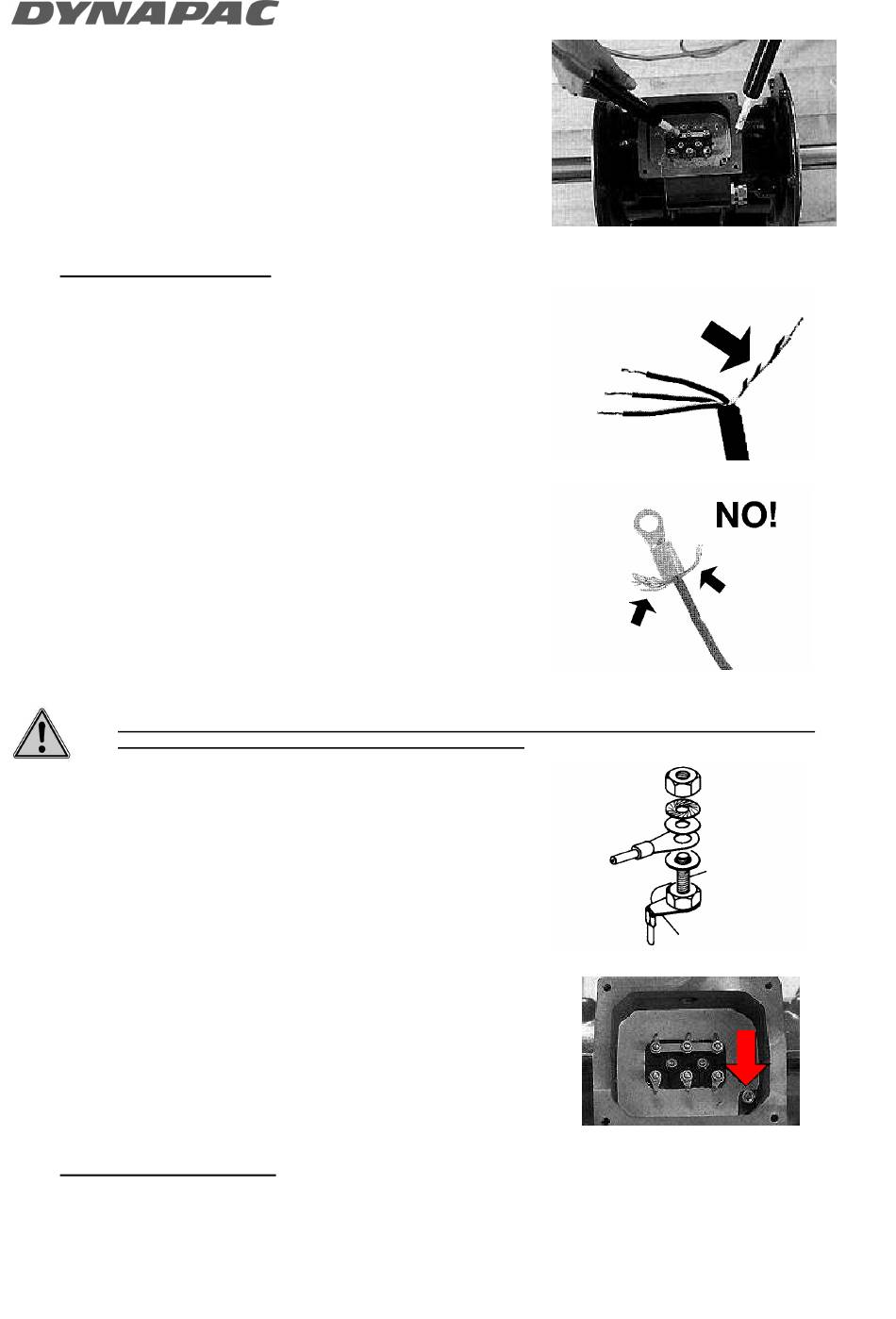

2. Verificar la aislación del motor hacia tierra, pruebe a una tensión de 2.2kV.
por 5 segundos (Fig. 6). En el caso cualquier anormalidad, por favor
contáctenos inmediatamente.

SUMINISTRO ELECTRICO

Los vibradores deben conectarse al suministro con un cable tipo HO7RN - F (a la
red), con un conductor amarillo - verde empleada exclusivamente para la tierra (Fig.
7).
ER207B, ER407B, ER507B 42V-3-200Hz tiene un enchufe CE ya conectado a un
cable A07RNF 3X2, 5mm ² de 0,60 m.
El cable tiene que ser especificado de acuerdo a la corriente especificada en la placa
del vibrador. Debe instalarse libre de tensión y roces, especialmente en el área de
vibración cerca del vibrador.
Verifique que la prensa cierra adecuadamente en la caja terminal así como también
el cable en la prensa, si no se colocan adecuadamente, el vibrador no es estanco al
agua y polvo.
NOTA: Es posible extender el cable usando enchufes y salidas EC y en la
concordancia con las regulaciones. Los terminales de cable deben estar con el ojo,
pre aislado, con el agujero apropiado para los conectores de la caja terminal. Una
vez efectuado revise que la conexión no sea defectuosa y pueda ocasionar
cortocircuitos (fig.8).
Cables de suministro muy largos causan caída en el voltaje, a veces es necesario aumentar la sección del
cable. De todos modos cumplir las regulaciones establecidas.
La conexión a los conectores de la caja terminal debe ser efectuada de acuerdo a "
Cambio del voltaje del suministro "( mas adelante en este manual) ,los números de
referencia aparecen en la placa de identificación.
Ponga las golillas como en (Fig. 9). Las tuercas de los conectores deben apretarse al
torque indicado en " mantenimiento/torque de apriete. No olvidan instalar golillas
planas y estriadas.
La conexión a tierra debe fijarse mediante tornillo mostrado en Fig. 10. Colocar la
tapa de la caja de terminales con cuidado para no dañar la empaquetadura. Al final
de esta operación apretar la prensa del cable para impedir entrada de agua o polvo.

PROTECCION ELECTRICA

Para la industria de prefabricados, es esencial para usar protectores de motor para evitar daño al vibrador en caso
de sobrecarga.
El protector del motor deber ser de tipo térmico - magnético. Su corriente se ajusta al valor de placa del vibrador.
Protector recomendado puede ser KLOCKNER-MOLLER tipo PKZM1.
File: 4812050295_SPA_NO
INSTRUCTIONES – ER 5-7
Page 10 / 32
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
