DIAGRAMAS DE CABLEADO ER SP

PROTECCION TERMICA

Este sistema optativo de protección puede usarse únicamente en los vibradores de 3000 r.p.m.
Protección térmica: P/N 4700365146
230V-1-50/60Hz
Vibrator thermistors

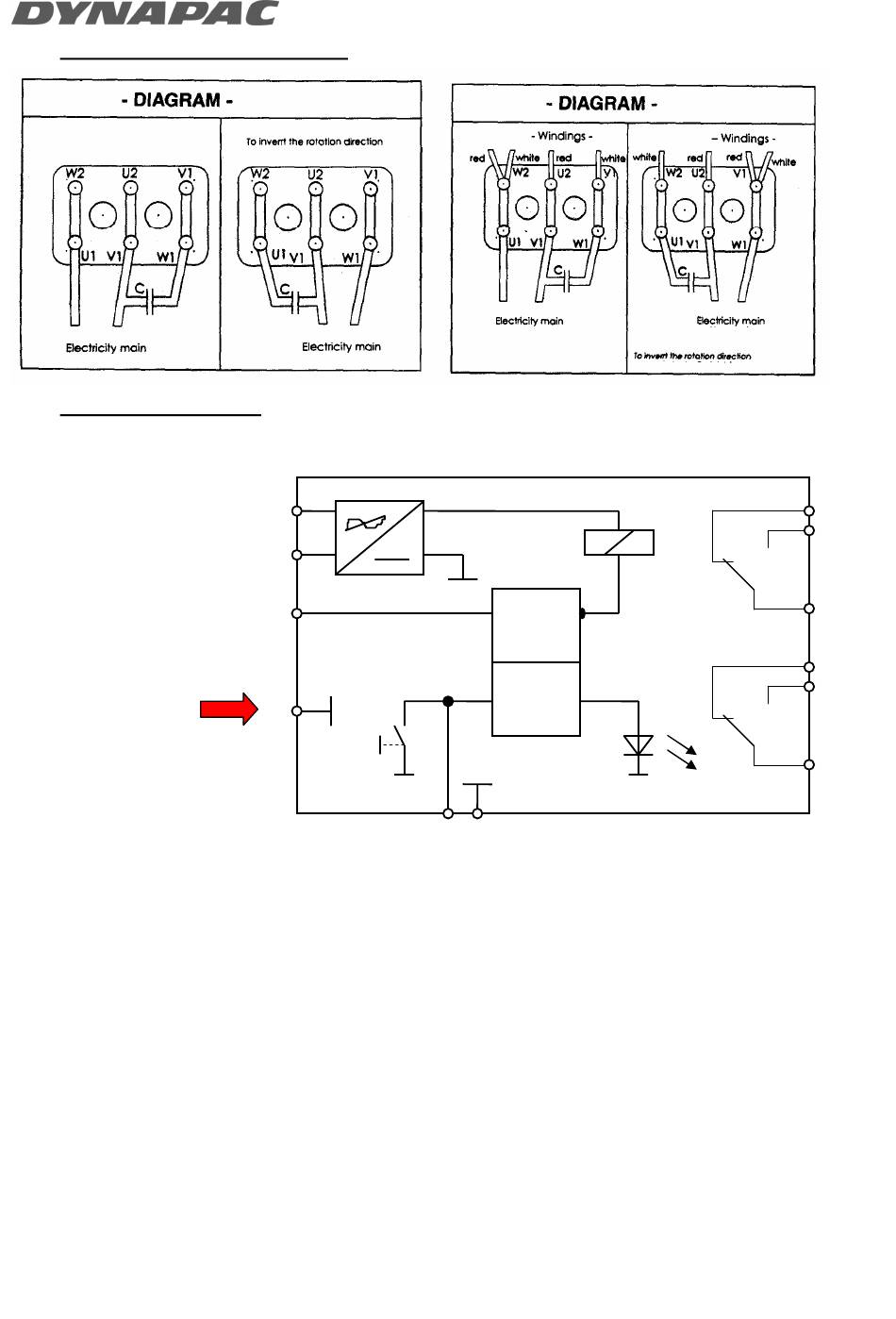

CABLEADO
- Conecte el termistor del vibrador (2 terminales en la caja terminal) a la entrada P1 y P2 del protector térmico.
- Conecte el abastecimiento eléctrico en entrada A1 - A2.

OPERACION

Cuando la temperatura del vibrador excede temperatura límite del termistor, la luz del térmico queda en "on" y
ambos relees se activan.
Los relees permanecen activados mientras el interruptor de reseteo no es presionado o se cierra el contacto sobre
los terminales 1 y 2.
Los contactos 11-12-14 y 21-22-24 pueden integrarse en un control de proceso a fin de cortar el abastecimiento
eléctrico del vibrador cuando el límite de temperatura se alcanza.
