Vista lateral

Consulte este tema para conocer los componentes visibles desde la parte lateral del servidor.

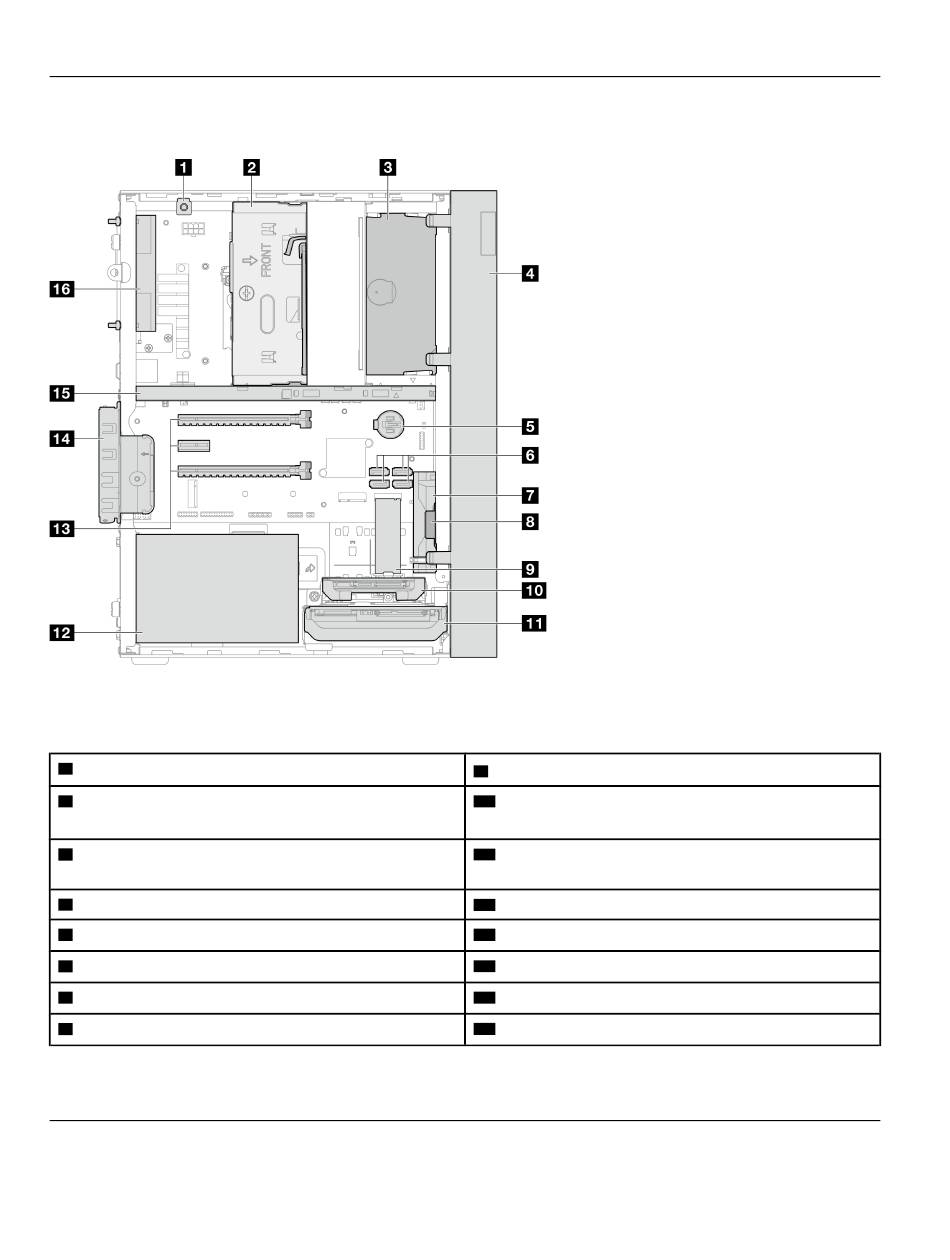

Figura 5. Vista lateral
Tabla 7. Vista lateral
Conmutador de intrusión
1
Bahía de unidad 3 (una unidad SATA de 3,5 pulgadas)
2
*
Bahías de unidad ODD (una unidad de disco óptico
3
*
SATA delgado de 9 mm)
Marco biselado frontal
4
Batería CMOS 3V (CR2032)
5
Conectores SATA 1 a 4
6
Ventilador frontal
7
Amplificador mono (altavoz)
8
*
Componentes opcionales.

Vista posterior

Consulte esta sección para identificar los componentes importantes en la parte posterior del servidor.
14
Manual de mantenimiento de ThinkSystem ST50 V2
*
Unidad M.2
9
Bahía de unidad 2 (una unidad SATA de 2,5 pulgadas)
10
*
Bahía de unidad 1 (una unidad SATA de 3,5 pulgadas)
11
Unidad de fuente de alimentación
12
Ranura de PCIe 1 a 3
13
Elemento de sujeción del adaptador PCIe
14
Barra de compartimiento
15
Ventilador posterior
