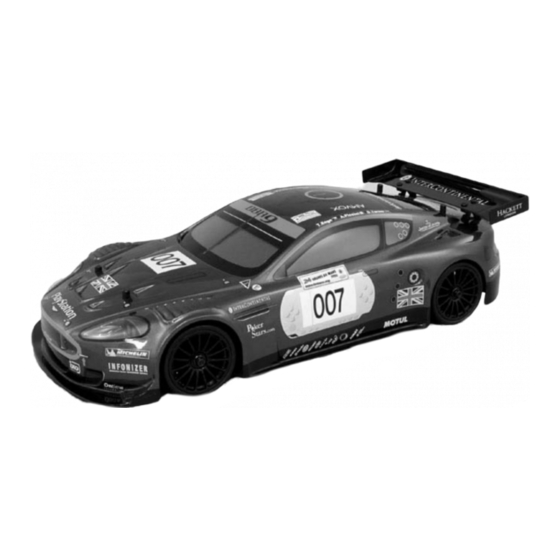

Kyosho 1/10 PureTen GP 4WD FW-06 Readyset Manual De Instrucciones
Ocultar thumbs
Ver también para 1/10 PureTen GP 4WD FW-06 Readyset:
- Manual de instrucciones (40 páginas)
Publicidad
Enlaces rápidos
Пожалуйста, перед началом сборки прочитайте внимательно данную инструкцию.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Серия радиоуправляемых автомоделей класса Touring car
масштаба 1:10 с ДВС .15 класса
Меры предосторожности
Эта радиоуправляемая модель не игрушка!
Новички, а также, те, кто не полностью понимает назначение какой-
либо детали, должны спрашивать совет у опытных моделистов.
Эта модель не игрушка. Она спроектирована для лиц старше 14 лет.
Серия полноприводных автомобилей
PureTen с ДВС
Спецификации могут изменяться без предварительного уведомления!
© 2003 - 2006, HobbyCenter.Ru
1/10 PureTen GP 4WD
Собирайте модель вдали от детей.
Перед запуском модели примите необходимые меры безопасности.
Вы несете ответственность за сборку и ее безопасное функциони-
рование!
Всегда, даже после окончания сборки, держите данную инструк-
цию по эксплуатации под рукой.
FW-06 Readyset
31368B
Publicidad
Manuales relacionados para Kyosho 1/10 PureTen GP 4WD FW-06 Readyset
Resumen de contenidos para Kyosho 1/10 PureTen GP 4WD FW-06 Readyset
- Página 1 Пожалуйста, перед началом сборки прочитайте внимательно данную инструкцию. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1/10 PureTen GP 4WD FW-06 Readyset Серия полноприводных автомобилей Серия радиоуправляемых автомоделей класса Touring car PureTen с ДВС масштаба 1:10 с ДВС .15 класса Собирайте модель вдали от детей. Меры...
- Página 2 Меры предосторожности / SAFETY PRECAUTIONS / Sicherheitshinweise / PRECAUTIONS D'EMPLOIS / Precauciones de seguridad FW-06 - радиоуправляемая модель, а не игрушка! FW-05T is a radio control model, not a toy! †berprŸfen Sie Ihr Fahrzeug auf mšgliche BeschŠdigungen nach dem Betrieb! Ce mod le r duit n'est pas un jouet ! Su FW-05T es un modelo de Radio Control, no es un juguete Чтобы...
- Página 3 Осторожно! *Этот знак указывает на вероятность нанесения легкого телесного повреждения и/или приченения ущерба собственности при нарушении следующих правил. Запрещено Лезвия, кусачки и отвертки требуют аккуратного обращения Покраска должна проводиться в хорошо проветриваемом помещении. с ними. Запрещено Выкл Никогда не работайте на одной и той же частоте с кем-то еще - Если...
- Página 4 Безопасное управление моделью Operating your model s afely / Предупреждение: не запускайте модель в следующих местах и обстоятельствах. Нарушение правил может привести к несчастным случаям. WA R NING : Do NOT operate the model in the following plac es and s ituations : (Non-obs ervanc e may lead to ac c idents ! ) V OR S IC HT : B edienen S ie Ihr Modell niemals an folgenden Orten und unter folgenden Ums tŠ...
- Página 5 Набор включает Антенна передатчика Передатчик ИНСТРУМЕНТ, ВХОДЯЩИЙ В КОМПЛЕКТ Шестигранный ключ Кожух антенны приемника Торцевой гаечный ключ (большой) Кузов Бутылочка для заправки топлива Накал свечи Шасси Дополнительно потребуется < Для передатчика > < Для автомобиля > < Для накала свечи > 8 щелочных...
- Página 6 Подготовка передатчика Переключатель сервореверса Передатчик Переключатель реверса рулевого Выключатель управления Переключатель реверса газа Антенна питания В этой модели используется нормальный (прямой) ход сервомашинки рулевого управления и обратный ход сервомашинки газа. Рулевое колесо Нормально Реверс Индикатор уровня заряда батарей Служит для поворота модели направо или...
- Página 7 Замена батареек Передатчик Немедленно смените батарейки, когда потухнет зеленый светодиод, и загорится желтый. Красный Желтый Зеленый Индикатор заряда батарей Не допускайте полного разряда батарей, иначе управление моделью будет потеряно. Покрутите колесико настройки для установки угла отклонения колес при включенном питании приемника. Настройка...
- Página 8 Перечень основных частей Шасси Задний дифференциал Кузовной комплект включает шины и диски. Кузовной комплект включает шины и диски. Задний амортизатор Сервомашинка газа Отсек радиоаппаратуры Сервомашинка рулевого управления (приемник и батарейный отсек) Передний амортизатор Кузовной комплект включает шины и Кузовной комплект включает шины и диски. диски.
- Página 9 Подготовка перед стартом Описание двигателя Свеча зажигания: Зажигает воздушно-топливную смесь. Настроечный винт воздушной заслонки: Настраивает неполное закрытие воздушной заслонки для холостого хода. Ручной стартер: Игла: заводит двигатель. Регулирует количество поступа- емого топлива. Винт-ограничитель хода дроссельной заслонки: Карбюратор: регулирует количество топлива и Дроссельная...
- Página 10 Двигатель не заводится Шнур стартера не поддается Проблема и причина Устранение Cлишком много горючего в цилиндре. Выкрутите свечу и энергично подергайте ручной стартер для удаления остатков топлива. Не разбрызгайте топливо. Если шнур стартера не заедает. Топливо не поступает в карбюратор. Нажмите...
- Página 11 Обкатка BREAK IN / Lassen Sie den Motor einlaufen / Rodage / RODAJE Во время обкатки не давайте двигателю крутиться на высоких оборотах! В противном случае может возникнуть серьезная поломка. Осторожно During the break-in, do not operate the engine with high rpm! Serious damage may be the result. CAUTION WŠhrend der Einlaufphase mu§...
- Página 12 Регулировка двигателя Следуйте дальнейшим инструкциям ( и Настройка положения иглы (настройка максимальных оборотов) Игла Запустите двигатель (как указано в главе “Запуск двигателя”) и автомобиль. Винт-ограничитель хода дроссельной заслонки Если дальше закручивать иглу, выхлопные газы станут все менее Расположите машину на подставке так, чтобы колеса висели свободно заметны, и...
- Página 13 Настройка времени переключения передач Исходя из соображений безопасности, проводите регулировку тогда, когда двигатель не вращается! Перед тем, как отрегулировать время переключения шестерен, настройте двигатель. Как только регулировка двигателя завершена, совершите настройку времени переключения передач. Она производится с помощью вращения винта с круглой шляпкой 2,6х10 мм для соответствия двигателю и гоночному треку. При закручивании винта переключение происходит...
- Página 14 OPERATING TIPS / HINWEISE ZUR BEDIENUNG / CONSEILS D'UTILISATION / CONSEJOS PRACTICOS / Советы по управлению Прижмите локти и направьте антенну вверх. Легко нажмите на курок газа и поводите машину вправо-влево. Легко нажмите на курок и отпустите. Повторите это движение для управления скоростью. Если...
- Página 15 Сначала, установите угол отклонения колес с помощью настройки двойного коэффициента Угол рулевого на меньший угол (как это показано на рисунке). управления даст Вам меньшую управляемость. Угол рулевого управления даст Вам большую управляемость. Колесо настройки двойного коэффициента. Не дергайте резко курок газа во время езды. После...
- Página 16 *Данным, компания Киошо заявляет, что этот продукт изготовлен в соответствии с необходимыми требованиями и прочими положениями Директивы 1999/5/ЕС. © 2003 - 2006, HobbyCenter.Ru...
