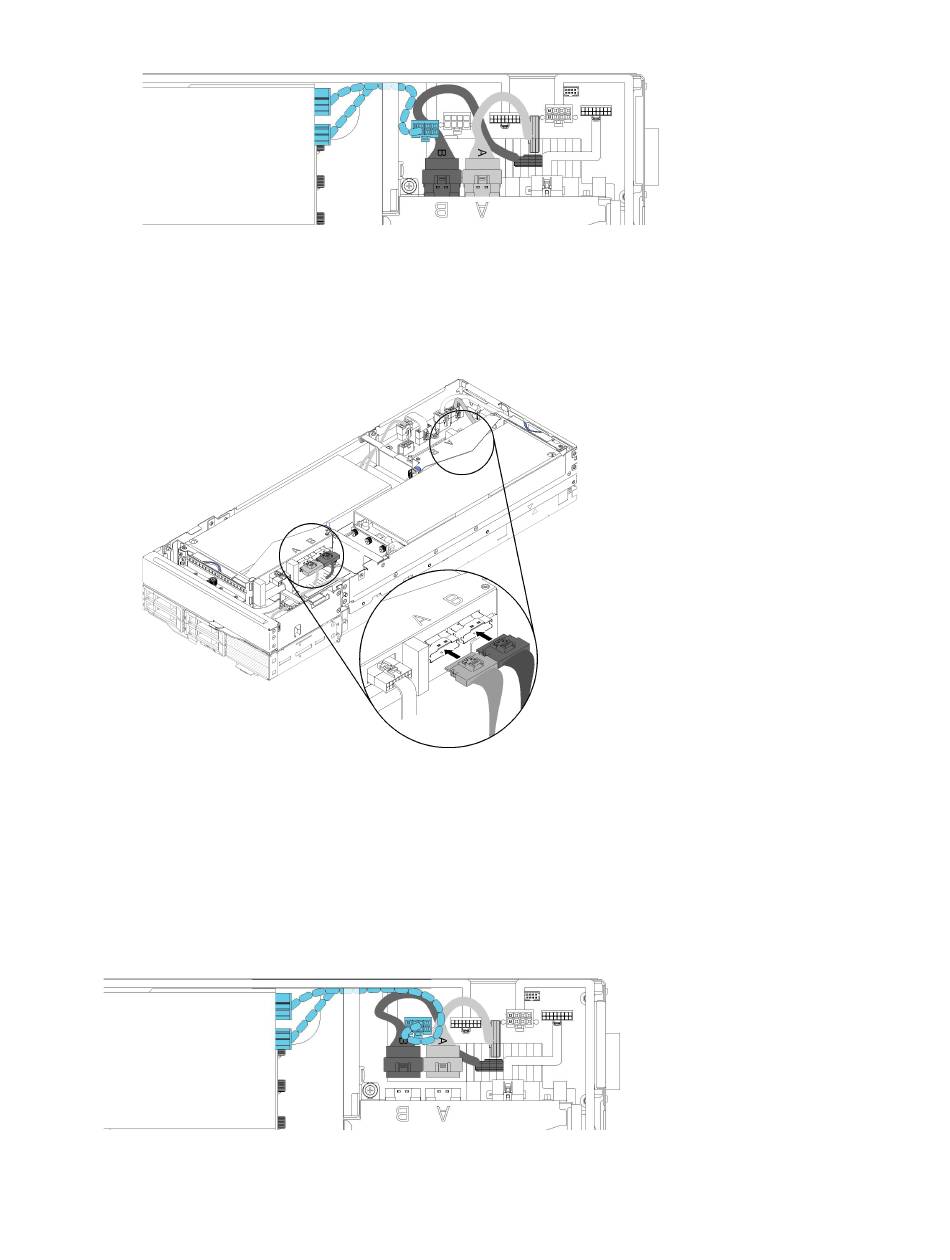

Figura 217. Disposición de los cables de PCIe#1-A y PCIe#2-B
Paso 4. Disponga el PCIe#1-A entre los dos conectores de alimentación de la expansión frontal, sobre el
cable de PCIe#2-B y conéctelo al conector de expansión etiquetado "A".
Paso 5. Conecte el cable de PCIe#3-A al conector de expansión etiquetado "A".
Figura 218. Conexión de los cuatro cables de PCIe
Paso 6. Conecte el cable de PCIe#4-B al conector de expansión etiquetado "B".
Lleve a cabo los siguientes pasos después de reenganchar el nodo de expansión PCIe en un nodo de
cálculo:
1. Si se desconectó el cable de alimentación auxiliar de expansión frontal, vuelva a conectarlo al nodo de
expansión.
Figura 219. Reconexión del cable auxiliar del conjunto de expansión frontal en el nodo de expansión
.
