LED de estado (verde):
7
Este LED indica el estado de funcionamiento del SMM.
• Encendido continuo: el SMM detectó uno o varios problemas.
• Apagado: Cuando está encendida la alimentación del alojamiento, indica que la SMM detectó uno o
varios problemas.
• Destellante: el SMM está funcionando.
– Durante el proceso de prearranque, el LED parpadea rápidamente (cuatro veces por segundo).
– Cuando haya finalizado el proceso de prearranque y SMM funciona correctamente, el LED parpadea a
una velocidad menor (aproximadamente una vez por segundo).
LED de alimentación del sistema (verde):
8
Cuando este LED se ilumina, indica que SMM está encendido.

SMM de puerto Ethernet doble

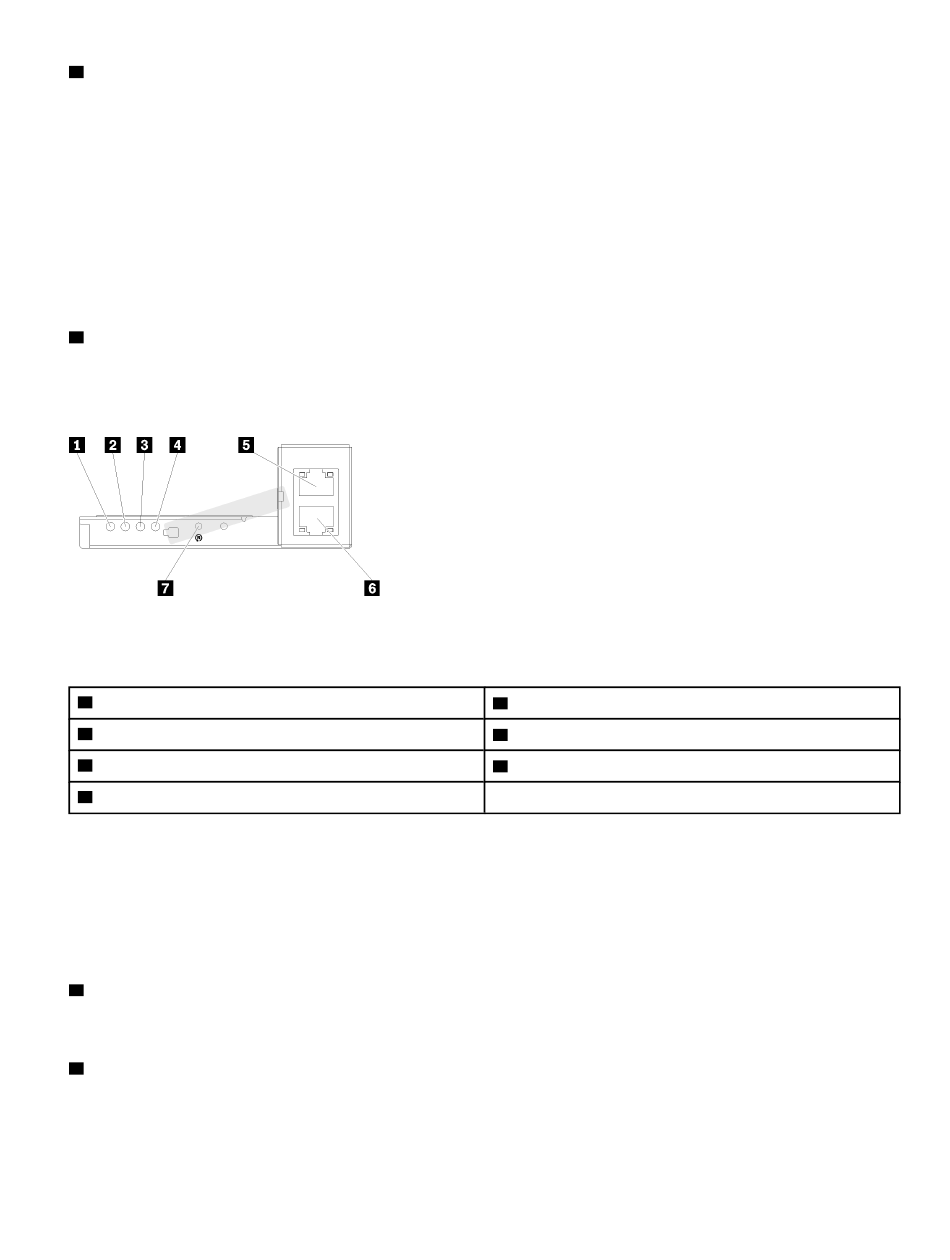

Figura 19. Vista posterior: SMM de puerto Ethernet doble
Tabla 16. SMM de puerto Ethernet doble
LED de alimentación del sistema (verde)
1
LED de estado (verde)
2
LED de identificación (azul)
3
LED de error del sistema (amarillo)
4
Puede acceder al puerto de red dedicado de XCC de cuatro nodos a través cualquiera de los conectores
Ethernet de SMM. Vaya al sitio web de SMM y utilice el IP para acceder a XCC. Para obtener más detalles,
consulte la Guía del usuario de System Management Module.
Los siguientes cuatro LED en el SMM de puerto Ethernet doble proporcionan información acerca del estado
de funcionamiento de SMM.
LED de alimentación del sistema (verde):
1
Cuando este LED se ilumina, indica que SMM está encendido.
LED de estado (verde):
2
Este LED indica el estado de funcionamiento del SMM.
• Encendido continuo: el SMM detectó uno o varios problemas.
• Apagado: Cuando está encendida la alimentación del alojamiento, indica que la SMM detectó uno o
varios problemas.
Conector Ethernet
5
Conector Ethernet
6
Orificio de botón de reinicio
7
