Cuatro unidades modelo NVMe de 2,5 pulgadas
Nota: Si está instalando unidades NVMe y un módulo de conexión KVM en el mismo nodo de cálculo,
asegúrese de que el cable del módulo multiconector KVM se encuentre en la parte superior del cable de
señal PCIe.

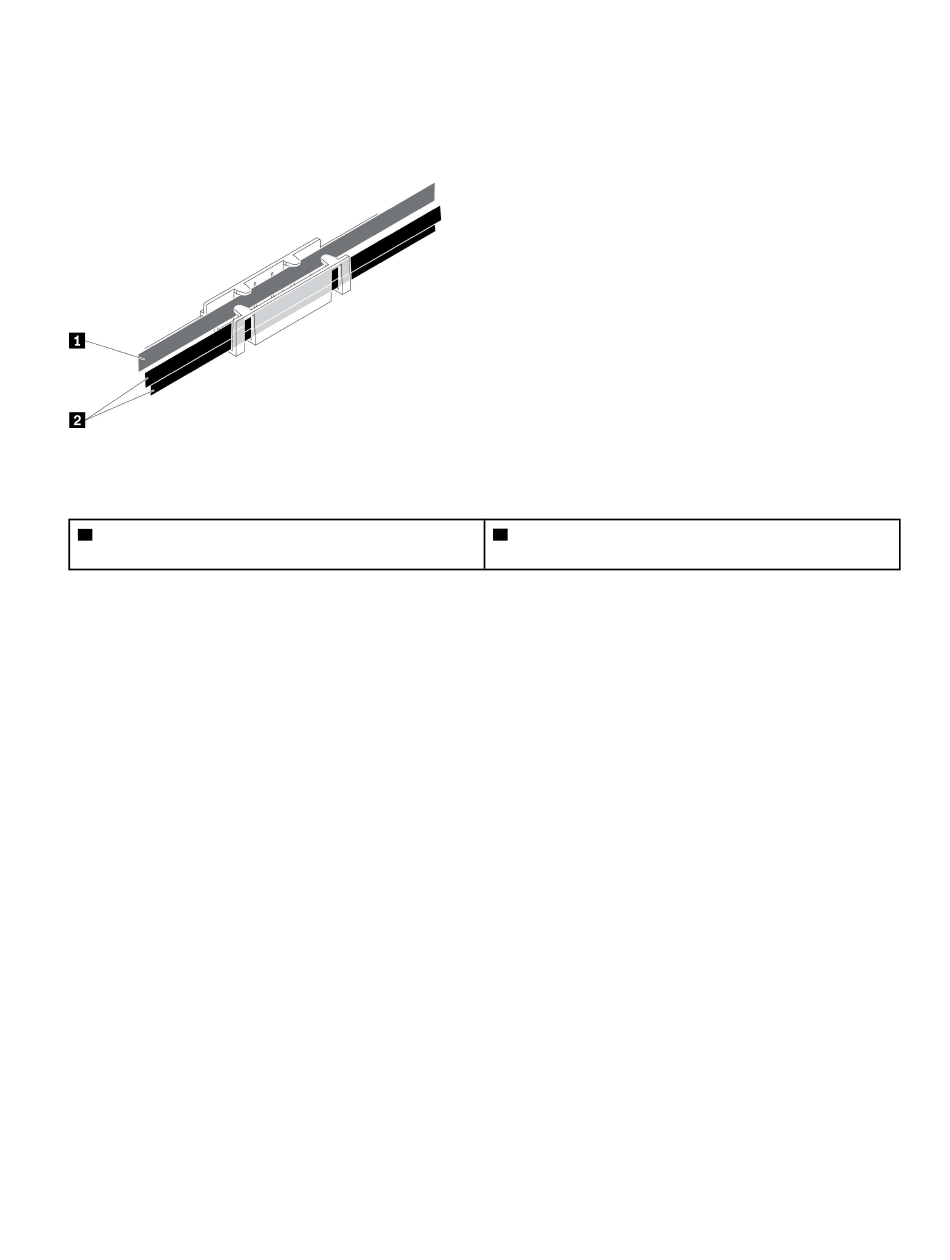

Figura 36. Disposición de los cables del módulo multiconector de NVMe y KVM izquierdo
Tabla 27. Disposición de los cables del módulo multiconector de NVMe y KVM izquierdo
Cables del módulo multiconector de KVM Cables de señal NVMe
1 2
(dispuesto al lado izquierdo)
• Cuatro placas posteriores NVMe de 2,5 pulgadas
.
