Paso 4. Gire el nodo de expansión desenganchado con la parte inferior junto al nodo de cálculo, tal como
se muestra.

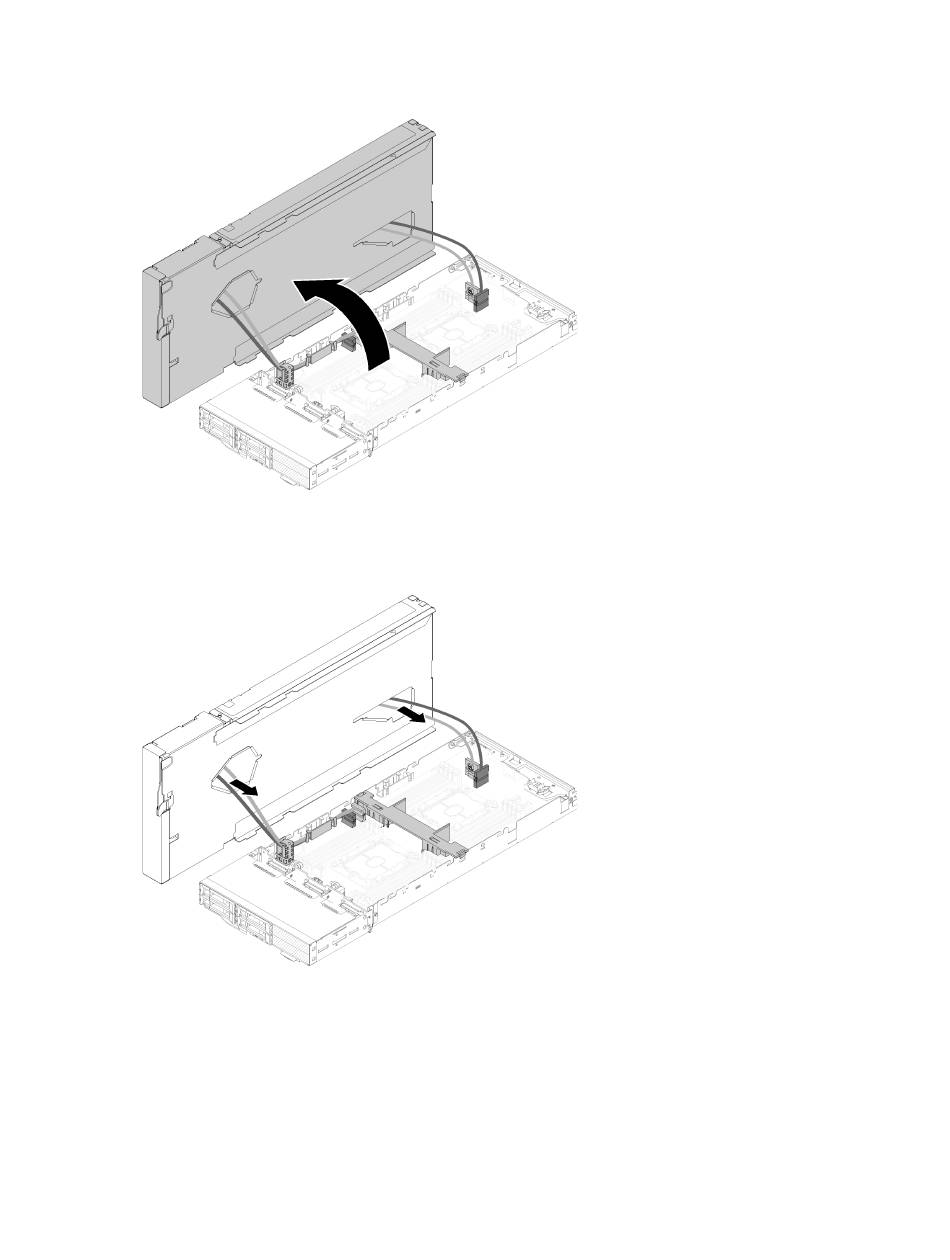

Figura 221. Giro del nodo de expansión para separarlo del nodo de cálculo
Paso 5. Quite los cuatro cables de PCIe de la parte inferior del nodo de expansión.
Figura 222. Extracción de los cuatro cables de PCIe de la parte inferior del nodo de expansión
Paso 6. De ser necesario, realice los pasos siguientes para quitar el elemento de sujeción de cables de un
nodo de cálculo:
a. Deslice cuidadosamente los dos cables PCIe fuera del elemento de sujeción de cables, uno a
la vez, prestando atención a las esquinas y extremos del elemento de sujeción.
b. Quite el tornillo y el elemento de sujeción de cables.
.
