Modo de funcionamiento Máquina | Datos de máquina

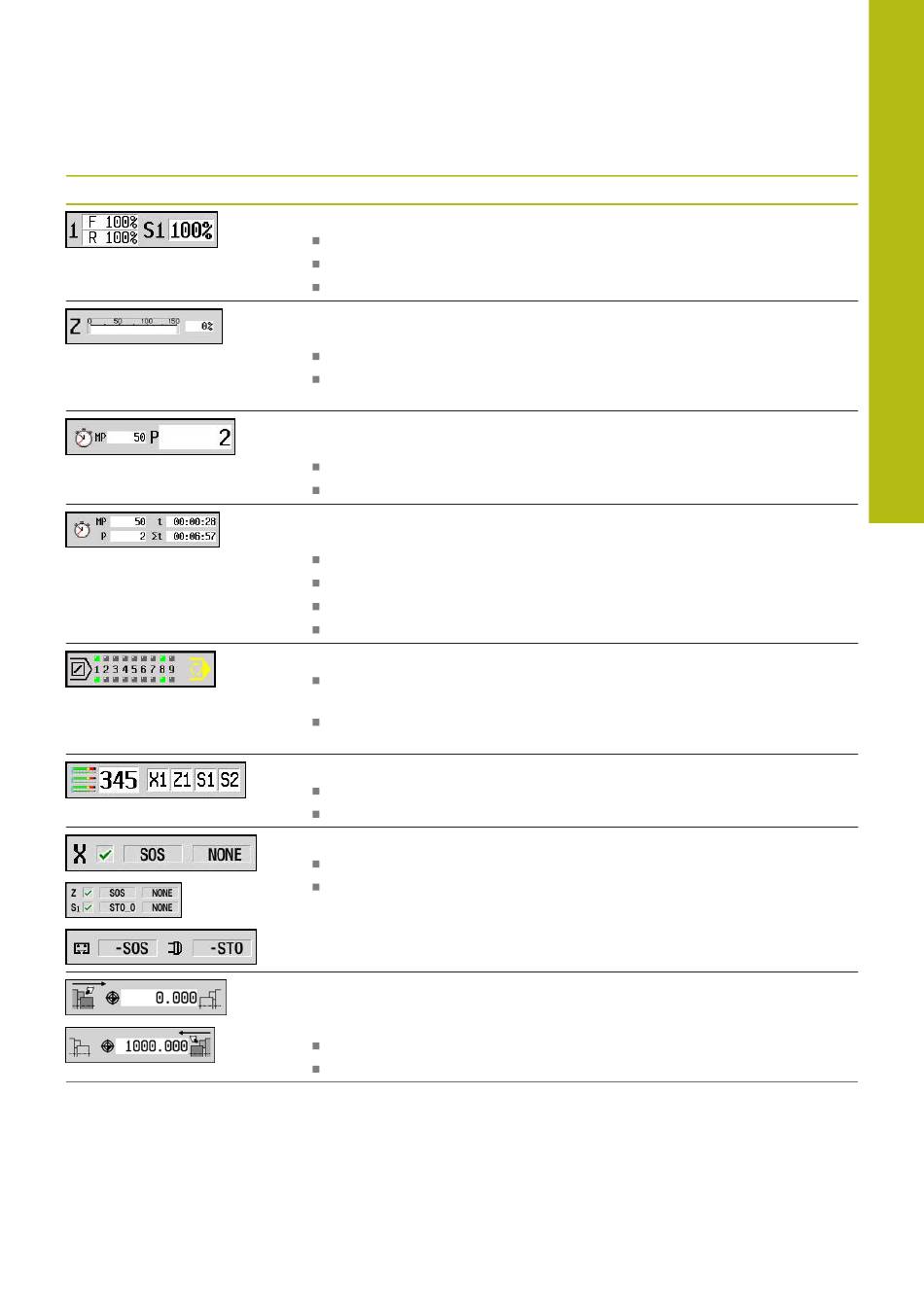

Elementos de la visualización de datos de la máquina
HEIDENHAIN | MANUALplus 620 | Manual de instrucciones | 12/2019
Indicación de Override del cabezal
FAvance
R: Marcha rápida
S: Cabezal
Carga de los accionamientos: Carga del accionamiento respecto al par de
giro nominal
Accionamientos digitales de ejes y de cabezales
Accionamientos análogos de ejes y de cabezales, si preparado por el
fabricante de la máquina
Indicación del número de
M30, M99 o impulso de contaje M18 programado
MP: especificación del número de piezas
P: Número de piezas fabricadas
Indicación del número de piezas y del tiempo por
piezas se suma tras cada M30, M99 o impulso de contaje M18 programado
MP: especificación del número de piezas
P: Número de piezas fabricadas
t: Duración del programa actual
Suma t: Tiempo total
Visualización planos de ocultación y parada condicionada
Planos ocultos definidos (barra superior) y fijados o activados (barra
inferior)
Ajuste para M01: En el modo
M01 no se ejecuta
Visualización de la supervisión de
Campo izquierdo: número de zona (aquí 345)
Campo derecho: ejes supervisados (máx. 4)
Visualización de Seguridad Funcional
Figura superior: estado FS de los ejes y cabezales
Figura inferior: estado FS del grupo de ejes (símbolo del carro) y del grupo
de cabezales (símbolo del cabezal)
Información adicional: "Concepto de seguridad opcional (Seguridad Funcio-
nal FS)", Página 114
Indicación mecanizado cara
Side Machining) se representa información para el mecanizado de la cara
posterior
Estado de RSM
Decalaje del punto cero activo del eje de RSM configurado
activo:
piezas: El número de piezas se suma tras cada
Proceso continuo (indicación en amarillo)
carga:
FS:
posterior: en la indicación RSM (RSM: Rear
pieza: El número de
M01:
