Kit de luces de trabajo

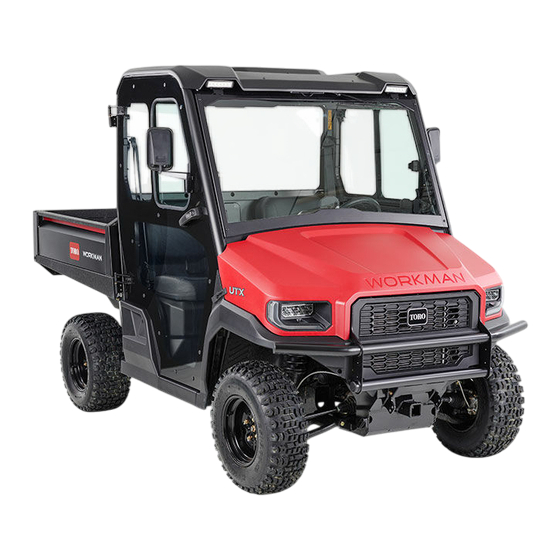

Vehículo utilitario Workman
Nº de modelo 08131
Importante:
Para instalar este kit, también necesita instalar el Kit de consola superior (Modelo 08130).
Si va a instalar este kit y el Kit de consola superior al mismo tiempo, instale primero el Kit de luces de
trabajo y, después, el Kit de consola superior.
Instalación
Piezas sueltas
Utilice la tabla siguiente para verificar que no falta ninguna pieza.
Procedimiento
1
2
3
4
5
6
7
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Descripción
No se necesitan piezas
No se necesitan piezas
No se necesitan piezas
Luz LED
Perno con arandela prensada (M8 x
1¼")
Contratuerca (8 mm)
Interruptor basculante
Anillo de goma
No se necesitan piezas
No se necesitan piezas
Registre su producto en www.Toro.com.
®
UTX
Instrucciones de instalación
Cant.
–
Preparación de la máquina.
Retire el toldo (únicamente si ha
–
instalado antes el kit de toldo).
Retirada de la consola superior
–
(únicamente si ha instalado antes el kit
de consola superior).
3
6
Instalación de las luces LED.
6
1
Enrutado del arnés de cables e
instalación del interruptor basculante.
3
–
Instalación del toldo.
–
Conexión de la batería.
Traducción del original (ES)
Impreso en EE. UU.
Reservados todos los derechos
Form No. 3448-120 Rev A
Uso
*3448-120*
Publicidad
Manuales relacionados para Toro Workman UTX
Resumen de contenidos para Toro Workman UTX
- Página 1 Instalación del toldo. – No se necesitan piezas Conexión de la batería. *3448-120* © 2022—The Toro® Company Traducción del original (ES) Registre su producto en www.Toro.com. 8111 Lyndale Avenue South Impreso en EE. UU. Bloomington, MN 55420 Reservados todos los derechos...
- Página 2 Desconecte el cable negativo (-) del borne de la batería. Preparación de la máquina No se necesitan piezas Procedimiento Aparque la máquina en una superficie nivelada. Cambie la palanca de la transmisión a la posición P (A PARCAR Apague el motor y retire la llave. Espere a que el motor se enfríe totalmente.
- Página 3 Retirada del toldo Únicamente si ha instalado antes el kit de toldo No se necesitan piezas Procedimiento Retire los pernos, las arandelas y los espaciadores que fijan el toldo (Figura 3) y retire el toldo. g363987 Figura 3 Se muestra el toldo para 2 personas 1.
- Página 4 Retirada de la consola superior Únicamente si ha instalado antes el kit de consola superior No se necesitan piezas Procedimiento Retire los 8 tornillos que fijan la consola superior y baje con cuidado la consola superior (Figura Conserve los 8 tornillos y la consola superior para su instalación posterior. g363607 Figura 4...
- Página 5 Instalación de las luces LED Piezas necesarias en este paso: Luz LED Perno con arandela prensada (M8 x 1¼") Contratuerca (8 mm) Procedimiento Fije provisionalmente los 6 pernos con arandela prensada (M8 x 1¼") y las 6 contratuercas (8 mm) en el enlace transversal del ROPS delantero y trasero (Figura Si ha instalado el Kit de limpiaparabrisas y lavaparabrisas (Modelo 08112), utilice los pernos con...
- Página 6 Inserte un soporte de conjunto de luz en los pernos y las tuercas instalados en el enlace transversal del ROPS delantero y trasero y apriete los pernos y las tuercas (Figura Si ha instalado el Kit de limpiaparabrisas y lavaparabrisas (Modelo 08112), afloje los pernos de cabeza de botón (M8 x 1¼"), inserte el soporte del conjunto de luz delantero y apriete los pernos de cabeza de botón tal y como se muestra en la Figura...
- Página 7 Enrutado del arnés de cables e instalación del interruptor basculante Piezas necesarias en este paso: Interruptor basculante Anillo de goma Procedimiento Enrute el cable en cada luz a través de un anillo de goma (Figura Enrute el cable en cada luz a través de los taladros alargados en los enlaces transversales delantero y trasero (Figura Fije los anillos de goma en los taladros alargados...
- Página 8 Conecte el conector hembra de cada luz LED en los conectores macho del arnés de cables desde el Kit de consola superior (Figura g363947 Figura 9 1. Conexiones Retire el tapón de plástico del soporte del interruptor de la consola (Figura 10).
- Página 9 Inserte el interruptor en el soporte del interruptor de la consola (Figura 11). g383742 Figura 11 Conecte el interruptor basculante en el conector hembra de 8 vías con la etiqueta L IGHT WITCH (Interruptor de luz) (Figura 12). g383450 Figura 12 Instale la consola que retiró...
- Página 10 Operación Uso de las luces de trabajo Instalación del toldo Posición abajo – luces apagadas Posición media – solo las luces delanteras No se necesitan piezas encendidas Posición arriba – luces delanteras y luz trasera Procedimiento encendidas Fije el toldo que retiró anteriormente con los pernos, las arandelas y los espaciadores (Figura Conexión de la batería...
- Página 11 Notas:...
