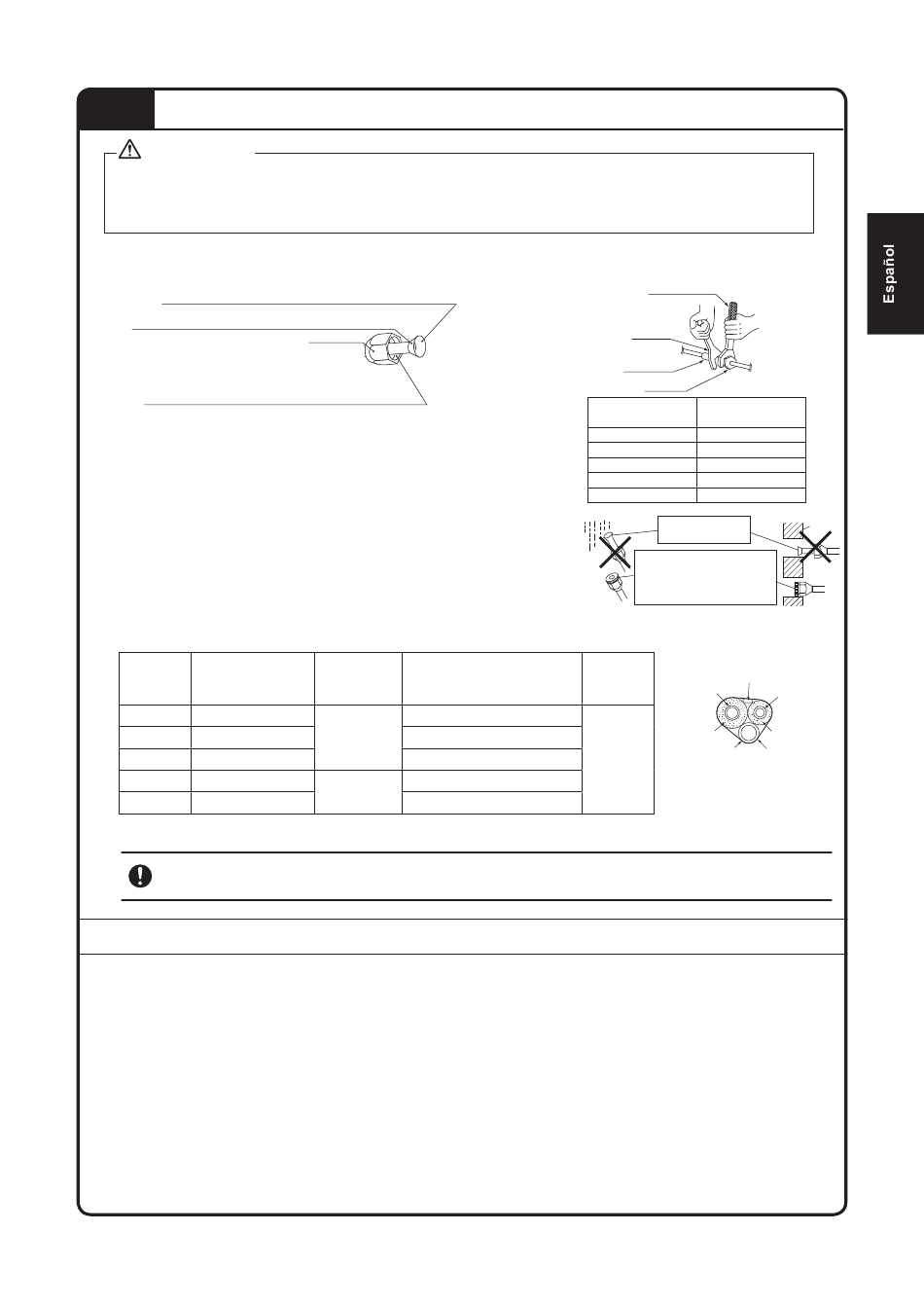

4
PRECAUCIÓN
1) Use la tuerca cónica fijada a la unidad principal. (Esto evitará que la tuerca abocinada se rompa producto del deterioro a lo
largo del tiempo.)
2) Para evitar fugas de gas, aplique aceite de refrigeración solo a la superficie interna del ensanche. (Utilice aceite de refrigeración para R410A.)
3) Utilice llaves dinamométricas al apretar las tuercas cónica para evitar dañar las tuercas cónicas y las fugas de gas.
Alinee los centros de ambas bengalas y apriete las tuercas cónicas 3 o 4 vueltas a mano. Luego apriete completamente
con las llaves dinamométricas.
Aplique aceite de refrigeración a la superficie interna del ensanche.
No aplique aceite de refrigeración a la superficie exterior.
Tuerca abocinada
No aplique aceite de refrigeración a la tuerca
cónica para evitar apretar con un par excesivo.
1. Precauciones en el manejo de tuberías.
1) Proteja el extremo abierto de la tubería contra el polvo y la humedad.
2) Todas las curvas de los tubos deben ser lo más suaves posible.
Use un doblador de tubo para doblar.
2. Selección de materiales aislantes de cobre y calor.
Cuando utilice tuberías y accesorios de cobre comerciales,
tenga en cuenta lo siguiente:
1) Material de aislamiento: Espuma de polietileno
Tasa de transferencia de calor: 0,041 a 0,052W/mK (0,035 a 0,045kcal / (mh •°C)
La temperatura de la tubería del gas refrigerante alcanza como máximo los 110°C (230°F).
Elija materiales de aislamiento térmico que soporten esta temperatura.
2) Asegúrese de aislar las tuberías de gas y líquido y de proporcionar las dimensiones de aislamiento como se
muestra a continuación.
Tamaño de la
Radio de curvatura
tubería, mm
mínimo
(pulgada)
6,35 (1/4")
1-3/16" (30mm) o más
9,53 (3/8")
1-3/16" (30mm) o más
12,70 (1/2") 1-9/16" (40mm) o más
15,88 (5/8") 1-15/16" (50mm) o más 5/128" (1,0mm)
19,05 (3/4") 1-15/16" (50mm) o más
3) Utilice tuberías de aislamiento térmico separadas para tuberías de refrigerante de gas y líquido.
AVISO
NO exceda la presión de trabajo máxima de la unidad (consulte ‟Presión máxima admisible" en la placa de identificación de la unidad).
PRECAUCIONES ESPECIALES AL OCUPARSE DE LA UNIDAD DE R410A
R410A es un refrigerante nuevo de HFC que no daña la capa de
ozono. La presión de funcionamiento de este refrigerante nuevo es
1,6 veces más alta que el refrigerante convencional (R22), o sea
que es esencial una instalación/servicio apropiado.
• Nunca refrigerante del uso con excepción de R410A en un
acondicionador de aire que se diseña para funcionar con R410A.
• El aceite de POE o PVE se utiliza como lubricante para el
compresor de R410A, que es diferente del aceite mineral
usado para el compresor R22. Durante la instalación o el
mantenimiento, la precaución adicional se debe tomar para
no exponer el sistema de R410A demasiado largo al aire
húmedo. El aceite residual de POE o PVE en la tubería y los
componentes pueden absorber la humedad del aire.
• Evitar mischarging, el diámetro del puerto del servicio en la
válvula de la llamarada es diferente de el de R22.
TUBERÍA DE REFRIGERANTE
[Aplique aceite]
Espesor de la
Tamaño de aislamiento térmico
tubería
I.D. 5/16" (8mm) - 13/32" (10mm)
1/32" (0,8mm)
I.D. 15/32" (12mm) - 9/16" (15mm)
(C1220T-O)
I.D. 9/16" (14mm) - 10/16" (16mm)
I.D. 10/16" (16mm) - 25/32" (20mm)
(C1220T-O)
I.D. 25/32" (20mm) - 15/16" (24mm)
• Utilice las herramientas y los materiales exclusivamente para
• Pues un acondicionador de aire de R410A incurre en una presión
• Si el gas del refrigerante se escapó durante la instalación/
• Al instalar o quitando un acondicionador de aire, no permita que
2-11
Llave dinamométrica
Llave de tuercas
Unión de tubos
Tuerca abocinada
Tamaño de la Tubería,
mm (pulgada)
6,35 (1/4")
9,53 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Lluvia
Si no hay una tapa cónica disponible,
cubra la boca del ensanche con cinta
adhesiva para evitar que entre la
suciedad o el agua.
Espesor del
aislamiento
Tubería de gas
térmico
13/32"
(10mm) Min.
el refrigerante R410A. Las herramientas para R410A son
exclusivamente válvula mul'tiple, manguera de carga, manómetro
de presión, detector del escape del gas, herramientas de la
llamarada, llave de esfuerzo de torsión, bomba de vacío y cilindro
del refrigerante.
más alta que las unidades R22, es esencial elegir las pipas de
cobre correctamente.
servicing, sea seguro ventilar completamente. Si el gas
refrigerante viene en contacto con el fuego, un gas venenoso
puede ocurrir.
el aire o la humedad permanezca en el ciclo refrigerante.
[Apretar]
Par, Nm (ft-lb)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,5)
Pared
Asegúrese de
colocar una tapa
Cableado entre unidades
Tubería de
líquido
Aislamiento
Liquid pipe
de tuberías
insulation
de gas
Manguera de
Cinta de acabado
drenaje
