Funcionamiento manual de
transferencia
PELIGRO
Electrocución. No transfiera manualmente bajo carga.
Desconecte el interruptor de transferencia de todas las
fuentes de alimentación antes de la transferencia manual.
No hacer esto ocasionará la muerte o lesiones graves,
y daños a los equipos.
Antes del funcionamiento automático, active manual-
mente el interruptor de transferencia para verificar que no
interfiera con el funcionamiento correcto del mecanismo.
El funcionamiento manual del interruptor de transferencia
se requiere si falla el funcionamiento electrónico.
Transferencia a la fuente de alimentación del
generador
1. Verifique que el generador esté APAGADO.
2. Configure el disyuntor de línea principal (desco-
nexión del generador) en la posición OFF
(ABIERTO).
3. Desconecte la alimentación del suministro eléc-
trico al interruptor de transferencia con cualquier
medio provisto (por ejemplo, un disyuntor de la
línea principal de la red eléctrica).
4. Consulte la
Figura
transferencia manual (A) dentro del interruptor de
transferencia para colocar los contactos principales
en la posición STANDBY (Emergencia) (cargas
conectadas a la fuente de alimentación de reserva).
•
•
MANUAL
•
•
•
AUTO
•
•
•
•
FUNCIONA-
•
MIENTO
Manual del usuario para los generadores enfriados por aire de 60 Hz
(000132)
3-11. Utilice el mango de
No se producirá transferencia al generador si hay suministro de alimentación eléctrica.
Se producirá la transferencia al generador si la alimentación del suministro eléctrico cae
(por debajo de 65 % del valor nominal durante 5 segundos consecutivos; este valor puede
programarlo el distribuidor) tras el calentamiento.
Se producirá transferencia al suministro de alimentación eléctrico cuando este se resta-
blezca durante 15 segundos consecutivos (este valor puede programarlo el distribuidor).
El motor continuará funcionando hasta que lo retire del modo MANUAL.
Se pondrá en marcha y funcionará si la alimentación del suministro eléctrico cae durante
5 segundos consecutivos (este valor puede programarlo el distribuidor).
Iniciará un temporizador de calentamiento del motor (la duración varía cuando está habilitada
Arranque inteligente en frío
la opción
–
No se producirá transferencia si la alimentación del suministro de la red eléctrica regresa
posteriormente.
–
Se producirá transferencia al generador si no hay suministro de la red eléctrica.
Se producirá transferencia de vuelta al suministro de la red eléctrica una vez que este
regrese (por encima de 80 % del valor nominal) durante 15 segundos consecutivos (este
valor puede programarlo el distribuidor).
No se producirá transferencia de vuelta al suministro de la red eléctrica salvo que este regrese.
El generador se para si se pulsa el botón de modo OFF o se activa una alarma de parada.
Una vez que se restablece la alimentación de la red eléctrica, el generador se para después
de 1 minuto de tiempo de enfriamiento.
No se pondrá en funcionamiento si el generador ya está funcionando en modo AUTO o MANUAL.
Durante el funcionamiento, el controlador solo transferirá si el suministro de la red eléctrica
cae durante 10 segundos (este valor puede programarlo el distribuidor) y cambiará a la
posición AUTO.
5. Para efectuar giros de arranque y poner en marcha
el motor, presione el botón de modo MANUAL en
el panel de control.
6. Deje que el motor se estabilice y se caliente
durante unos minutos.
7. Coloque el disyuntor principal (desconexión del
generador) en la posición ON (CERRADO). La
fuente de alimentación de emergencia ahora
alimenta a las cargas.
A

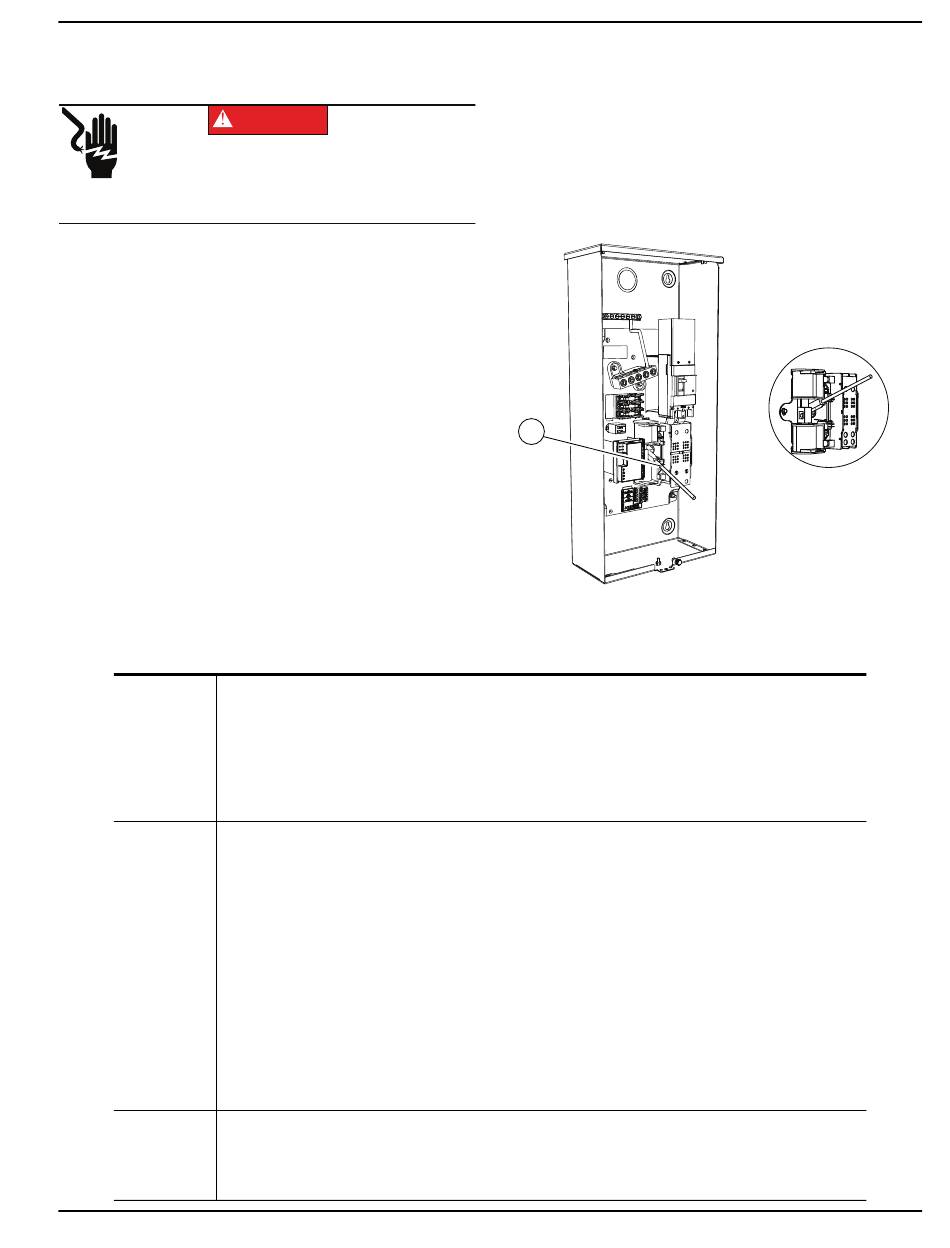

Figura 3-11. Funcionamiento típico del interruptor de
transferencia manual
).
Funcionamiento
002565
