Resumen de contenidos para Quickie Xenon

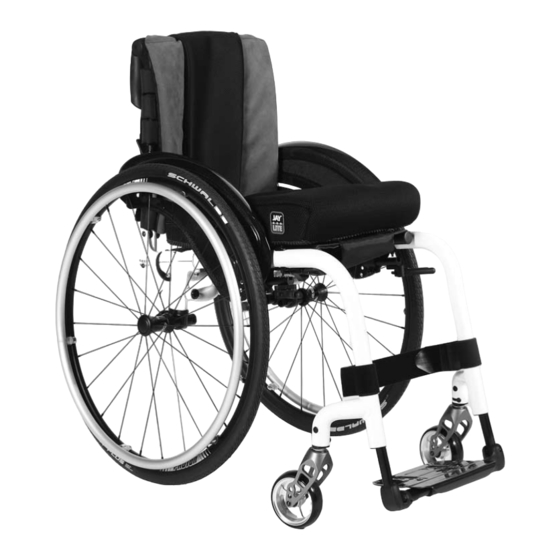

- Página 1 Manual de usuario 000690675.02 Xenon...
- Página 2 Para personas con déficit visual, podrá encontrar información en nuestro sitio web (www.SunriseMedical.com).
-
Página 3: Introducción
Introducción Estimado cliente, Las sillas de ruedas están diseñadas exclusivamente para el uso de usuarios que no pueden caminar o que Gracias por haber escogido una silla de ruedas de tienen movilidad reducida, para autopropulsarse o ser SUNRISE MEDICAL. empujados por un tercero (asistente) dentro de una casa Este manual de instrucciones le proporcionará... -
Página 4: Tabla De Contenido
Índice Definiciones Introducción 3.1 Definiciones de términos utilizados en este manual Área de aplicación Definiciones Palabra Definición Instrucciones generales de seguridad y Advierte al usuario acerca de restricciones de conducción un riesgo potencial de padecer Garantía ¡PELIGRO! lesiones severas o hasta la Componentes de la silla muerte si no se siguen las Utilización... -
Página 5: Instrucciones Generales De Seguridad Y Restricciones De Conducción
¡ADVERTENCIAS! Instrucciones generales de seguridad y restricciones de conducción • Límite de peso máximo: 125 kg. Tenga en cuenta la posibilidad sobre opciones más ligeras, que ¡ADVERTENCIAS! serán consideradas opciones con un coste adicional. La ingeniería de esta silla, así como también la tecnología utilizada, han sido diseñadas para •... - Página 6 ¡PELIGRO! ¡PELIGRO! Los sistemas de bloqueo de las ruedas no tienen como • Cuando utilice aros de empuje de metal ligero, tenga fin ser utilizados como freno de su silla de ruedas en en cuenta que la temperatura de los dedos puede movimiento.
- Página 7 Garantía Garantía 6) Los consumibles quedan excluidos de la garantía, ESTO NO AFECTA SUS DERECHOS LEGALES DE excepto en el caso de desgaste prematuro de dichas NINGUNA MANERA. piezas causado por un defecto original de fabricación. Estas piezas incluyen, entre otras: tapizados, cubiertas, Condiciones de la garantía llantas, baterías y otras piezas similares.
- Página 8 Componentes de la silla Empuñaduras Respaldo Protector lateral Tapicería del asiento Reposapiés Ruedas delanteras Plataforma reposapiés Horquilla Eje de desmontaje rápido Frenos Rueda trasera Soporte plegable Fig. B...
-
Página 9: Utilización
Utilización Fig. 1 Para plegar la silla de ruedas En primer lugar, retire el cojín del asiento de la silla de ruedas y levante la plataforma del reposapiés. Sujete la tapicería o los tubos del asiento (Fig. 1) por la mitad, por atrás, y tire hacia arriba hasta que el sistema de bloqueo del plegado (Fig. -
Página 10: Ruedas Con Desmontaje Rápido
Ruedas con desmontaje rápido Fig. 7 Ejes de desmontaje rápido de las ruedas traseras Las ruedas traseras están equipadas con ejes de desmontaje rápido. Así las ruedas pueden montarse y desmontarse sin necesidad de ninguna herramienta. Para desmontar la rueda, simplemente presione el botón de desmontaje rápido del eje y tire de la rueda hacia fuera. -
Página 11: Extensión De Freno Fig
Extensión de freno Fig. 11 Cuanto más larga es la palanca de freno, menor es el esfuerzo necesario para accionar los frenos. La extensión de la palanca de freno está atornillada a los frenos. Al levantarla, quitará el freno y la silla podrá desplazarse. -
Página 12: Largo De La Pierna (Rodilla A Tobillo)
Plataforma reposapiés Fig. 14 El modelo Xenon admite varias plataformas reposapiés. Estas pueden abatirse para facilitar las transferencias. Se describe cada una por separado. Largo de la pierna (rodilla a tobillo) Al aflojar el tornillo de la abrazadera (Fig. 14), puede ajustar el largo de la pierna inferior. -
Página 13: Ajuste Del Ancho
Ajuste de la anchura de la plataforma Fig. 18 reposapiés Si necesita ajustar la anchura de la plataforma reposapiés, afloje el tornillo (1), establezca la anchura deseada, colocando 1, 2 ó 3 espaciadores (2) desde el lado de fuera hacia dentro y vuelva a insertar los tornillos, (Fig. -
Página 14: Opciones - Asiento
Opciones – Asiento Fig. 22 Tapicería del asiento Utilice las cintas de Velcro ubicadas debajo de la tela para ajustar o aflojar la tapicería del asiento. Ajuste de la altura del asiento Para cambiar la altura del asiento, extraiga los tornillos Allen (1) con una llave Allen. -
Página 15: Girar El Soporte Del Eje (Modelo Estándar) Fig
Girar el soporte del eje (modelo estándar) Fig. 26 Mediante los ejes de desmontaje rápido, extraiga las ruedas del adaptador del eje. Afloje los tornillos (1) y extraiga los soportes del eje (2) de ambos lados de la silla de ruedas. Gire el soporte del eje 180°... -
Página 16: Opciones - Ruedas Delanteras
Opciones - Ruedas delanteras Fig. 30 Ajuste de la rueda delantera, el adaptador y la horquilla +8SDgr - 8SDgr Si la silla de ruedas vira ligeramente hacia la derecha o la izquierda, o si las ruedas delanteras giran flojas, puede ser por una o más de estas causas: •... -
Página 17: Opciones - Respaldos
Opciones - Respaldos Fig. 32 Para ajustar el ángulo del respaldo, afloje el tornillo Allen (1) y extráigalo. Establezca la posición deseada, y vuelva a insertar y ajustar el tornillo según la torsión necesaria (Fig. 32). Respaldo plegable Para facilitar el transporte de la silla de ruedas, puede plegar la mitad superior del respaldo. -
Página 18: Opciones - Alineación De Las Ruedas
Opciones - Alineación de las Ruedas Fig. 30 Fig. 36 Ajuste de la alineación de las ruedas NOTA: A fin de lograr el mejor movimiento, debe ajustar la alineación de las ruedas para conseguir su posición óptima. Para ello, mida la distancia entre las partes traseras y partes delanteras de ambas ruedas, asegurando que están paralelas entre sí. -
Página 19: Opciones - Protector Lateral Fig
Opciones - Protector lateral Fig. 38 1. Instalación a. Empuje el reposabrazos hacia el receptor, que está montado sobre el armazón de la silla de ruedas. b. El reposabrazos quedará fijado automáticamente en posición. 2. Ajuste de la altura a. Gire la palanca de desenclavamiento para ajustar la altura (2) hacia el segundo punto de detención. -
Página 20: Opciones - Empuñaduras
Opciones - Protector lateral (continuación) Fig. 42 Protector lateral con protector de ropa El protector de ropa evita que la ropa se ensucie cuando salpica el agua, (Fig. 42). Puede establecer la posición en relación con la rueda trasera, desplazando el protector lateral. Para hacerlo, retire los tornillos (1 y 2). -
Página 21: Opciones - Soporte De Bastones
Opciones - Soporte de bastones Fig. 45 Soporte de bastones Este dispositivo permite transportar los bastones directamente en la propia silla de ruedas. Tiene una cinta de Velcro para sujetar los bastones o cualquier otra ayuda. ¡ADVERTENCIA! No trate nunca de utilizar o mover el bastón mientras esté en movimiento. -
Página 22: Opciones - Barra Rigidizadora
Opciones - Barra rigidizadora Fig. 48 Barra rigidizadora plegable Esta barra se utiliza para dar mayor estabilidad al respaldo. A fin de poder plegar la silla de ruedas, la palanca de desenclavamiento debe empujarse hacia dentro (Fig. 48) o soltarse y la barra estabilizadora debe volcarse hacia abajo. -
Página 23: Opciones - Cinturón De Seguridad Pélvico
Opciones - Cinturón de seguridad pélvico Fig. 54 ¡ADVERTENCIAS! • Antes de utilizar su silla de ruedas, asegúrese de que el cinturón de sujeción pélvico esté puesto. • El cinturón de seguridad pélvico debe revisarse a diario para comprobar que no presente signos de desgaste ni obstrucciones. -
Página 24: Mantenimiento
Opciones - Cinturón de seguridad pélvico Fig. 59 continuación Al ajustar, compruebe el espacio que queda entre el cinturón pélvico y el usuario. Un cinturón pélvico correctamente ajustado no deja insertar más que la mano plana entre el cinturón y el usuario, (Fig. 59). El cinturón de seguridad pélvico debe estar instalado de manera tal que las correas queden ubicadas en un ángulo aproximado de 45 grados por encima de la pelvis del... -
Página 25: Verificaciones Diarias
Mantenimiento y cuidado Verificaciones diarias: ¡PRECAUCION! • Compruebe la presión de los neumáticos cada 4 semanas. Compruebe si están El usuario será el primero en notar cualquier posible desgastados o dañados. defecto de funcionamiento. Por lo tanto, recomendamos • Compruebe los frenos aproximadamente controlar lo siguiente antes de cada uso: cada 4 semanas para asegurarse de que •... -
Página 26: Medidas De Higiene Al Reutilizar La Silla
La silla de ruedas se mueve y cruje Mantenimiento y cuidado continuación • Compruebe que todos los tornillos están seguros; ajústelos de ser necesario (ver sección Presión). Medidas de higiene al reutilizar la silla: • Lubrique los puntos donde las partes movibles rozan con otras Antes de volver a dar uso a la silla, debe prepararla con cuidado. -
Página 27: Placa De Identificación
Placa de Identificación Especificaciones Técnicas La placa de identificación del modelo está situada en la Ancho total: parte superior de la cruceta, y también en una etiqueta en Con ruedas estándar incluyendo aros de empuje, el manual del usuario. La placa de identificación indica la montaje cerrado: designación exacta del modelo, además de otros datos •... - Página 28 Especificaciones Técnicas continuación Peso máximo Xenon soporta una carga de hasta 125 kg Alturas de asiento: La elección de armazón, horquillas y ruedas delanteras, así como el tamaño de la rueda trasera (610 mm, 24"; 635 mm, 25 ") determina las alturas de asiento posibles.
- Página 29 Especificaciones Técnicas continuación Rueda Horquilla Tipo de armazón Altura delantera Altura trasera del delantera del asiento en mm asiento en mm 430 - 400 bajo 440 - 400 450 - 390 98 mm x 32 mm 470 - 380 alto 480 - 380 490 - 380 76 mm (3")
- Página 30 Especificaciones Técnicas continuación Rueda Horquilla Tipo de armazón Altura delantera Altura trasera del delantera del asiento en mm asiento en mm 460 - 380 bajo 470 - 380 98 mm x 32 mm 500 - 380 alto 510 - 390 460 - 380 bajo 470 - 380...
- Página 31 Especificaciones Técnicas continuación Rueda Horquilla Tipo de armazón Altura delantera del Altura trasera del delantera asiento asiento 480 - 380 490 - 380 bajo Rueda delantera 500 - 380 76 mm (3") FROG LEG 520 - 400 530 - 410 alto 540 - 420 490 - 380...
-
Página 32: Medidas De Torsión
Medidas de torsión NOTA: Si no se facilitara información precisa sobre alguna medida de torsión, el valor genérico de torsión para los tornillos M6 es de 7.0 Nm 7 Nm 7 Nm 7 Nm 7 Nm 7 Nm 7 Nm... - Página 33 NOTAS Firma y sello del distribuidor...
- Página 34 NOTAS Firma y sello del distribuidor...
- Página 35 NOTAS Firma y sello del distribuidor...
- Página 36 Sunrise Medical GmbH & Co. KG 69254 Malsch/Heidelberg Germany Tel.: +49 (0) 7253/980-0 Fax: +49 (0) 7253/980-111 www.sunrisemedical.com Sunrise Medical Limited High Street Wollaston West Midlands DY8 4PS England Tel.: +44 (0) 1384446688 www.sunrisemedical.com Sunrise Medical S.L. Polígono Bakiola, 41 48498 Arrankudiaga –...
