H-4158, H-10342

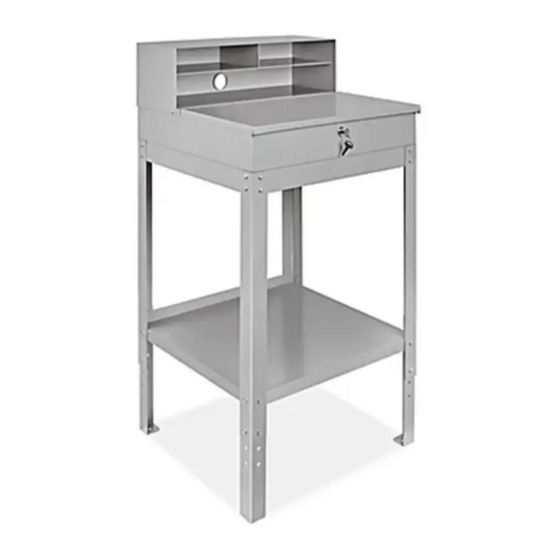

COMPACT
SHOP DESK
TOOLS NEEDED
Phillips Screwdriver
5/16" (8 mm) Wrench
3/8" (10 mm) Wrench
Small Bolt x 4
Standard Bolt x 32
Adjustable Foot x 4
Desk x 1
PAGE 1 OF 12
1-800-295-5510
uline.com
PARTS
Small Nut x 4
Long Bolt x 4
Top Shelf x 1
Washer x 4
Plastic Cable Ring and Cover x 1
Leg x 4
Square Bracket x 1
Bottom Shelf x 1
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Nut x 36
Lock Washer x 4
Drawer Lock x 1
Top Panel x 1
1022 IH-4158

Publicidad

loading

Resumen de contenidos para Uline H-10342

  • Página 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-4158, H-10342 1-800-295-5510 uline.com COMPACT SHOP DESK TOOLS NEEDED Phillips Screwdriver 5/16" (8 mm) Wrench 3/8" (10 mm) Wrench PARTS Nut x 36 Small Bolt x 4 Small Nut x 4...
  • Página 2 ASSEMBLY LEG ASSEMBLY 1. Attach square bracket to underside of desk using 4 standard bolts and nuts. (See Figure 1) Figure 1 2. Flip desk over on a smooth, non-marring surface with the top side facing down. 3. Attach legs to square bracket using 4 standard bolts and 4 nuts on each leg.
  • Página 3 ASSEMBLY CONTINUED LEG ASSEMBLY CONTINUED 5. Attach bottom shelf to legs using 4 long bolts and 4 nuts. Bolts should pass through legs, adjustable feet, and shelf. (See Figure 4) NOTE: Bottom shelf includes back lip, which will be facing down at this step. NOTE: Do not tighten bolts completely until instructed.
  • Página 4 ASSEMBLY CONTINUED LOCK ASSEMBLY Disassemble lock and reassemble on desk. (See Figure 7) Figure 7 1-800-295-5510 uline.com PAGE 4 OF 12 1022 IH-4158...
  • Página 5 H-4158, H-10342 800-295-5510 uline.mx ESCRITORIO COMPACTO PARA TALLER HERRAMIENTAS NECESARIAS Desarmador Phillips Llave de 8 mm (5/16”) Llave de 10 mm (3/8”) PARTES 4 Rondanas 36 Tuercas 4 Tuercas Pequeñas 4 Pernos Pequeños 4 Rondanas de Seguridad 4 Pernos Largos 1 Chapa para Cajón...
  • Página 6 ENSAMBLE ENSAMBLE DE LAS PATAS 1. Acople el soporte cuadrado al lado inferior del escritorio usando 4 pernos y tuercas estándar. (Vea Diagrama 1) Diagrama 1 2. Voltee el escritorio sobre una superficie lisa y pareja con el lado superior hacia abajo. 3.
  • Página 7 CONTINUACIÓN DE ENSAMBLE CONTINUACION DE ENSAMBLE DE LAS PATAS 5. Acople la repisa inferior a las patas usando 4 pernos largos y 4 tuercas. Los pernos deben atravesar las patas, las patas ajustables y la repisa. (Vea Diagrama 4) NOTA: La repisa inferior incluye reborde posterior, cuya parte superior estará...
  • Página 8 CONTINUACIÓN DE ENSAMBLE ENSAMBLE DEL SEGURO Desarme la chapa y ensamble de nuevo en el escritorio. (Vea Diagrama 7) Diagrama 7 800-295-5510 uline.mx PAGE 8 OF 12 1022 IH-4158...
  • Página 9 H-4158, H-10342 1-800-295-5510 uline.ca BUREAU D'ATELIER COMPACT OUTILS REQUIS Tournevis Phillips Clé 8 mm (5/16 po) Clé 10 mm (3/8 po) PIÈCES Petit écrou x 4 Rondelle x 4 Écrou x 36 Boulon court x 4 Rondelle de blocage x 4 Boulon long x 4 Serrure de tiroir x 1 Boulon standard x 32 Anneau de câble en plastique...
  • Página 10 MONTAGE MONTAGE DES PATTES Fixez le support carré au dessous du bureau à l'aide de 4 boulons standards et 4 écrous. (Voir Figure 1) Figure 1 2. Inversez le bureau sur une surface lisse ne rayant pas, avec la face supérieure orientée vers le bas. 3.
  • Página 11 MONTAGE SUITE MONTAGE DES PATTES, SUITE 5. Fixez la tablette inférieure aux pattes à l'aide de 4 boulons longs et 4 écrous. Les boulons doivent traverser les pattes, les pieds réglables et la tablette. (Voir Figure 4) REMARQUE : La tablette du bas possède un rebord arrière, qui sera orienté...
  • Página 12 MONTAGE SUITE ASSEMBLAGE DE LA SERRURE Démontez la serrure et remontez-la sur le bureau (Voir Figure 7) Figure 7 1-800-295-5510 uline.ca PAGE 12 OF 12 1022 IH-4158...
